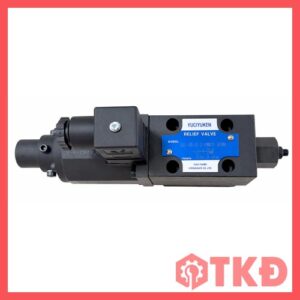

Van tỉ lệ điều khiển áp suất thủy lực Yuci Yuken EDG-01, EDG-01V được dùng để thay đổi áp suất theo tín hiệu điện đầu vào. Sản phẩm phù hợp với mạch thủy lực lưu lượng nhỏ hoặc làm van pilot cho van tràn, giúp hệ thống điều chỉnh áp suất linh hoạt, vận hành ổn định và dễ tích hợp vào dây chuyền tự động.

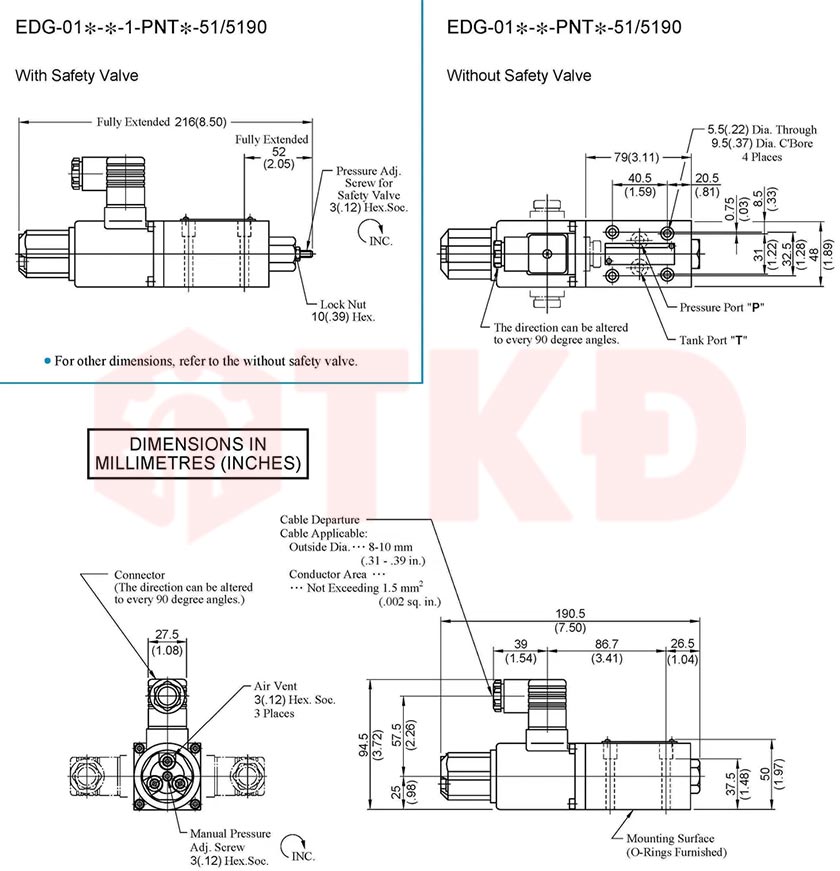

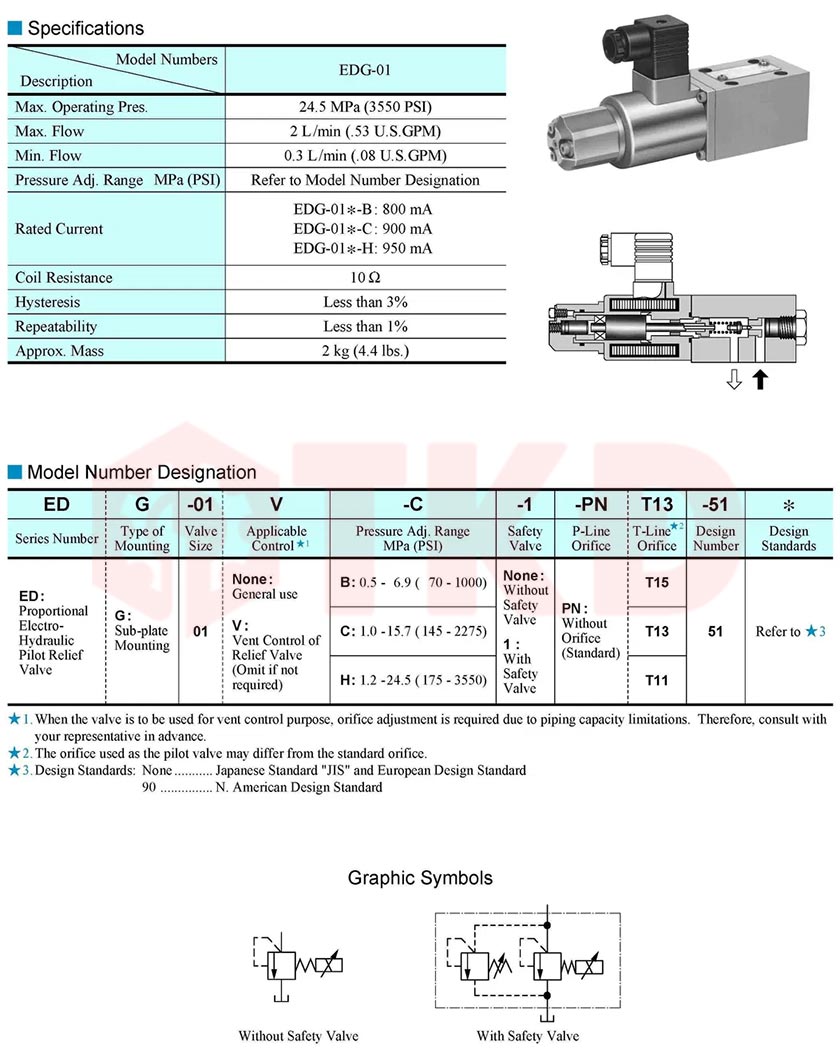

Thông số kỹ thuật van tỉ lệ điều khiển áp suất thủy lực Yuci Yuken EDG
Đặc điểm nổi bật van điều khiển áp suất tỉ lệ thủy lực EDG
- Điều khiển áp suất liên tục theo dòng điện cấp vào cuộn điện tỉ lệ.
- Lưu lượng tối đa 2 lít/phút, phù hợp cho mạch pilot và mạch lưu lượng nhỏ.
- Phiên bản EDG-01 dùng điều khiển áp suất trực tiếp; EDG-01V chuyên dùng điều khiển mạch vent của van tràn.
- Kiểu lắp đế gọn gàng, thuận tiện bố trí trong cụm van thủy lực.
- Độ trễ dưới 3% và độ lặp lại dưới 1%, hỗ trợ kiểm soát áp suất chính xác.
- Có thể lựa chọn phiên bản tích hợp van an toàn để tăng khả năng bảo vệ hệ thống.
Khả năng kiểm soát áp suất theo tín hiệu điện
Điểm mạnh của dòng EDG là khả năng thay đổi áp suất theo dòng điện thay vì chỉ cài đặt cố định bằng tay. Khi kết hợp với bộ khuếch đại phù hợp, van cho phép hệ thống tăng hoặc giảm áp suất theo từng giai đoạn làm việc. Nhờ đó, máy có thể khởi động êm hơn, hạn chế va đập thủy lực và điều chỉnh lực ép theo yêu cầu thực tế.
Cấu tạo và nguyên lý hoạt động van tràn tỉ lệ thủy lực EDG
- Cuộn điện từ tỉ lệ nhận tín hiệu điều khiển từ bộ khuếch đại.
- Cơ cấu van tràn tác động trực tiếp thay đổi lực điều khiển theo dòng điện.
- Cổng P tiếp nhận dầu áp suất, cổng T dẫn dầu hồi về thùng.
- Bề mặt lắp đế được làm kín bằng O-ring.
- Ký hiệu 1 trong mã sản phẩm thể hiện phiên bản có van an toàn tích hợp.
- Ký hiệu V thể hiện phiên bản dùng điều khiển mạch vent của van tràn.
Khi dòng điện cấp vào cuộn điện thay đổi, lực điện từ tác động lên cơ cấu van cũng thay đổi tương ứng. Van từ đó điều chỉnh áp suất đầu ra theo tín hiệu điều khiển, hỗ trợ hệ thống duy trì mức áp suất phù hợp với từng chu trình.
Ưu điểm thực tế van điều áp tỉ lệ thủy lực EDG
- Kiểm soát áp suất linh hoạt và chính xác hơn van chỉnh tay thông thường.
- Hỗ trợ thay đổi lực ép hoặc áp suất mà không cần dừng máy để điều chỉnh.
- Giảm hiện tượng tăng áp đột ngột, góp phần bảo vệ bơm, đường ống và cơ cấu chấp hành.
- Phù hợp với hệ thống tự động sử dụng PLC và bộ điều khiển điện tử.
- Thiết kế lắp đế giúp tháo lắp, bảo dưỡng và thay thế thuận tiện.
- Dòng EDG-01V có thể kết hợp với van tràn chính để điều khiển hệ thống có lưu lượng lớn hơn.
Ứng dụng van áp suất tỉ lệ thủy lực EDG
- Máy ép thủy lực và máy dập.
- Máy ép nhựa, máy cao su và thiết bị tạo hình.
- Máy công cụ và dây chuyền sản xuất tự động.
- Hệ thống điều chỉnh lực kẹp, lực ép hoặc tải theo từng giai đoạn.
- Mạch pilot của van tràn và van điều khiển áp suất lưu lượng lớn.
- Bộ nguồn thủy lực cần thay đổi áp suất bằng tín hiệu điện.
Lựa chọn EDG-01 hay EDG-01V
EDG-01 phù hợp khi cần điều khiển trực tiếp áp suất trong mạch có lưu lượng nhỏ hoặc sử dụng làm van pilot. EDG-01V phù hợp khi cần tác động vào cổng vent của van tràn chính. Khi lựa chọn cần kiểm tra đầy đủ dải áp suất, yêu cầu van an toàn, mã lỗ tiết lưu, bộ khuếch đại và kích thước mặt lắp.
Lưu ý khi lắp đặt van tràn điện từ tỉ lệ EDG
Van cần được sử dụng với dầu thủy lực sạch và bộ khuếch đại tương thích. Đường dầu về thùng phải thông thoáng, áp suất ngược tại cổng T không vượt quá giới hạn cho phép. Bề mặt đế lắp cần phẳng, sạch và đúng sơ đồ cổng dầu để hạn chế rò rỉ, dao động áp suất hoặc sai lệch khi điều khiển.
Giá trị khi sử dụng van EDG trong hệ thống
Van tỉ lệ điều khiển áp suất thủy lực Yuci Yuken EDG-01, EDG-01V là lựa chọn phù hợp cho hệ thống cần điều chỉnh áp suất tự động, phản hồi ổn định và tiết kiệm thời gian vận hành. Việc chọn đúng mã van cùng bộ khuếch đại tương thích giúp hệ thống kiểm soát lực tốt hơn, giảm sốc áp và nâng cao độ bền cho thiết bị.
