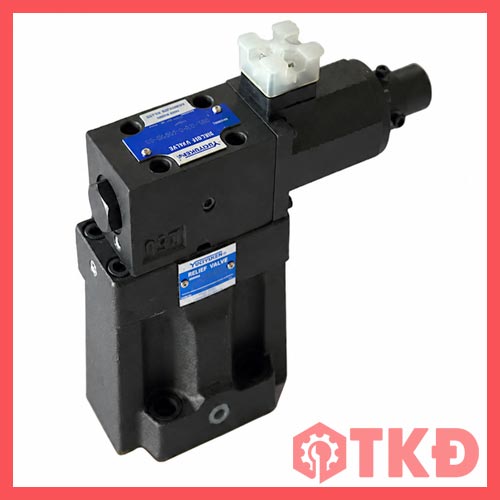

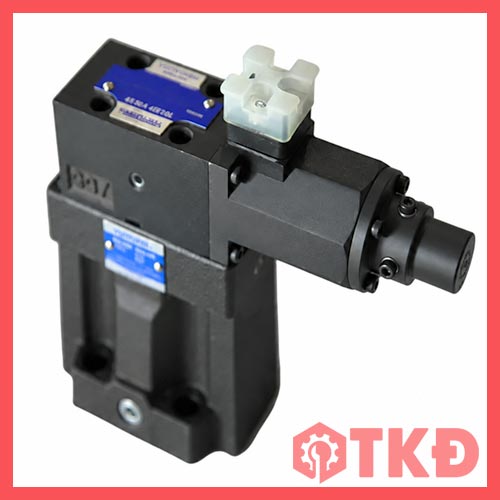

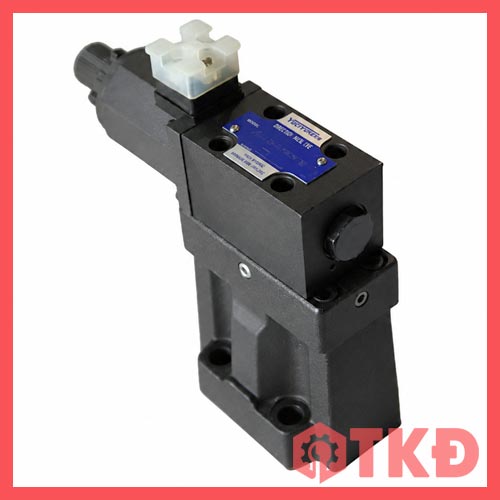

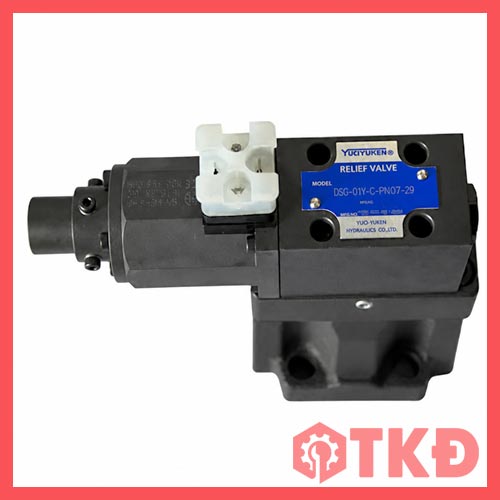

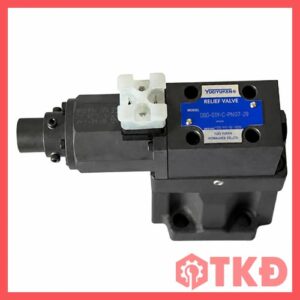

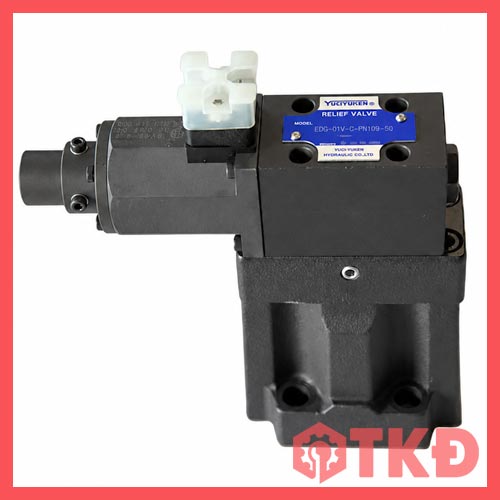

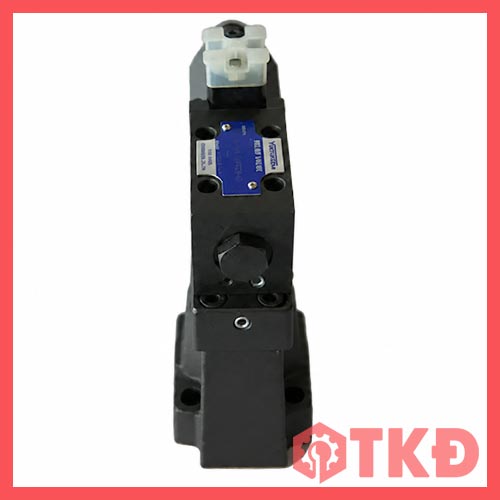

Van tỉ lệ điều khiển áp suất thủy lực Yuci Yuken EBG được sử dụng trong các hệ thống cần thay đổi áp suất theo từng giai đoạn vận hành. Với kiểu lắp đế, lưu lượng tối đa từ 100 đến 400 lít/phút và áp suất làm việc tối đa 245 bar, dòng van này phù hợp với bộ nguồn thủy lực, máy ép và thiết bị tự động hóa công nghiệp.

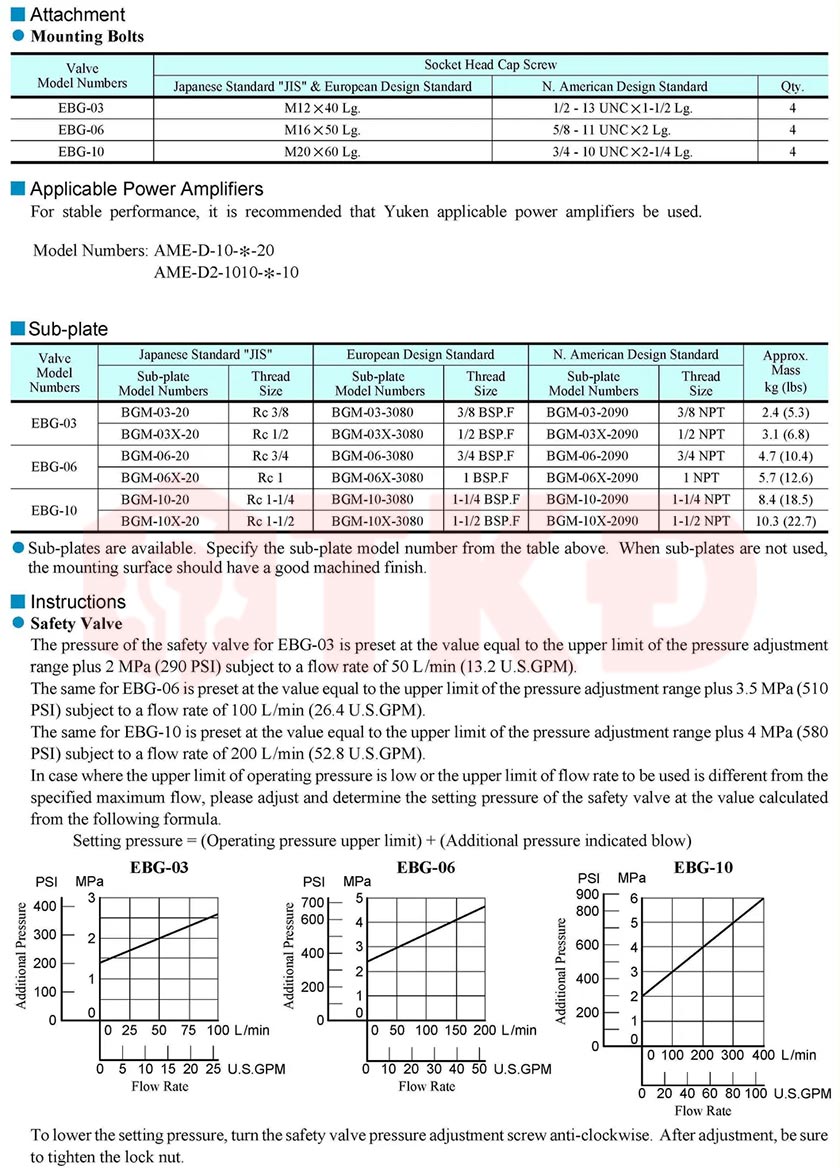

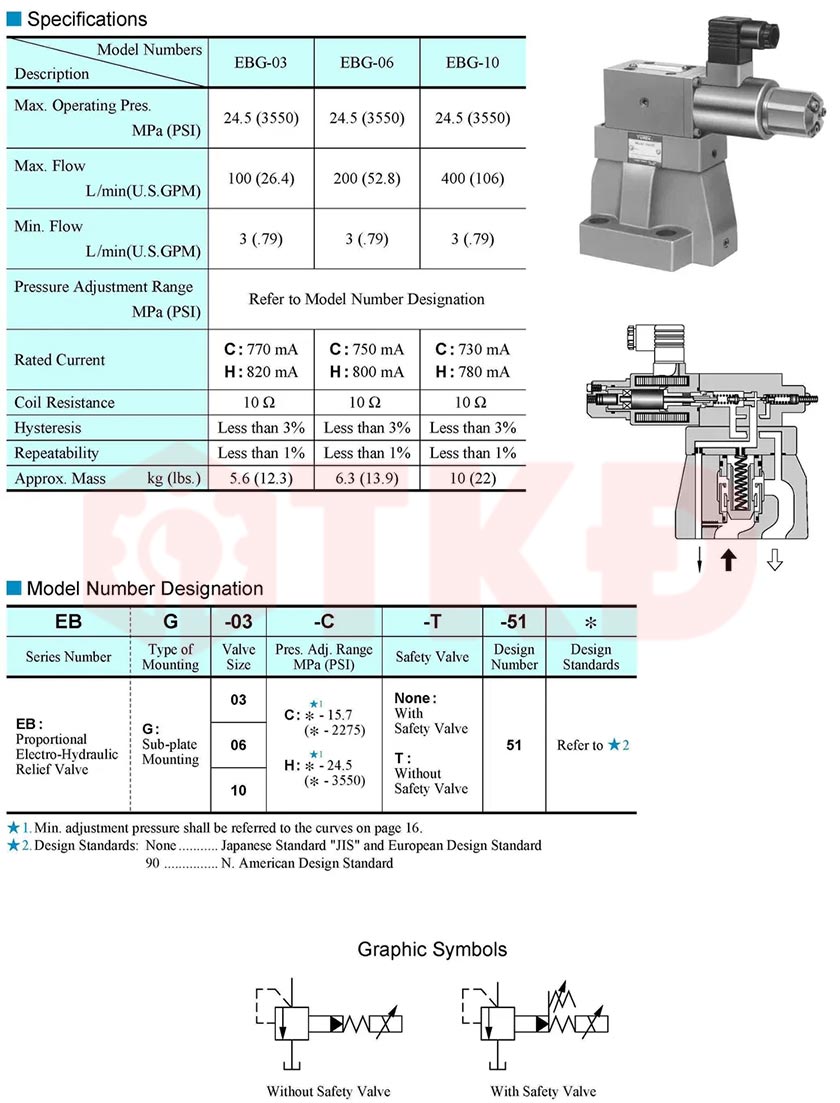

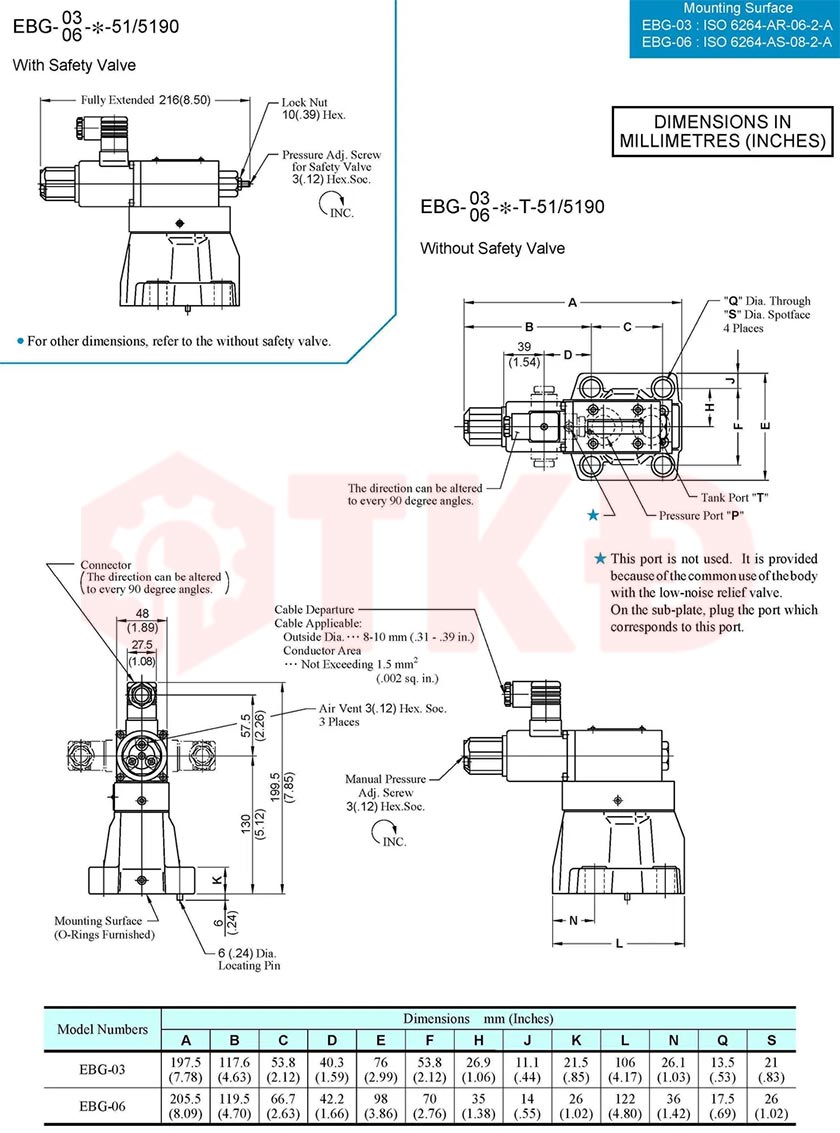

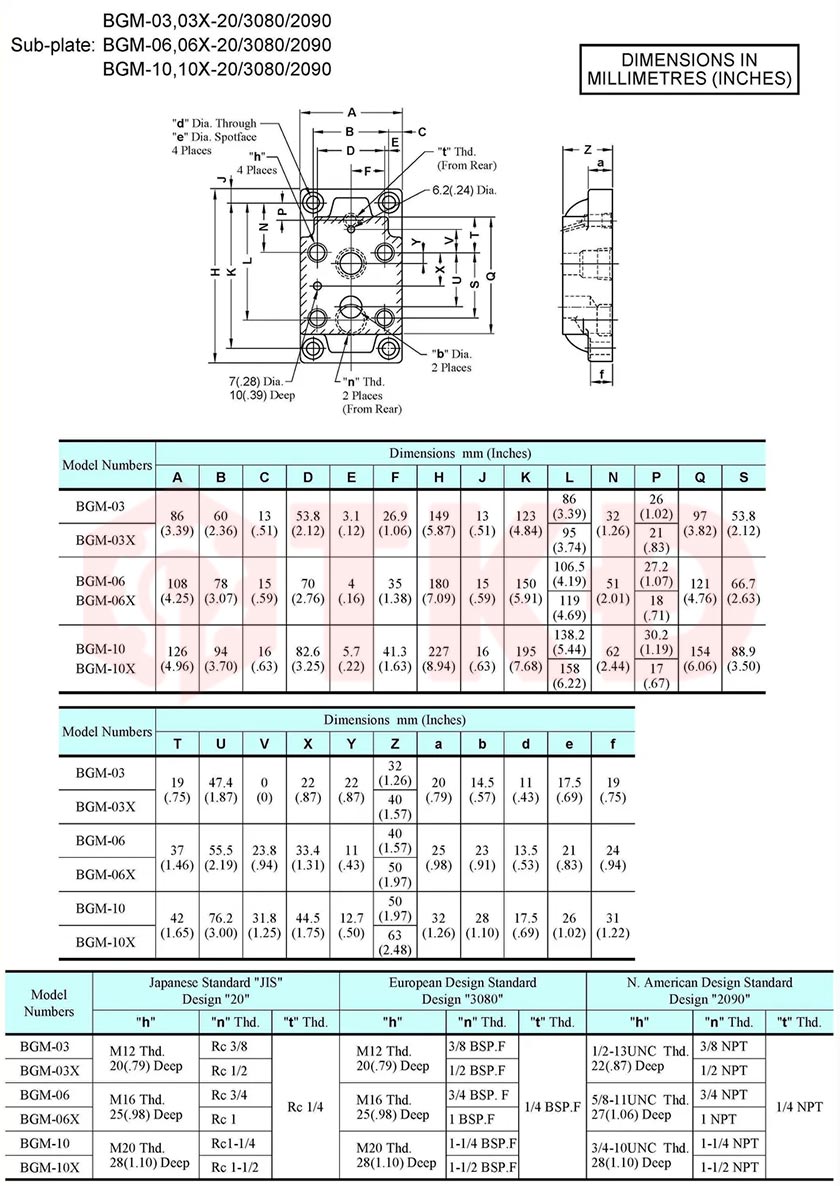

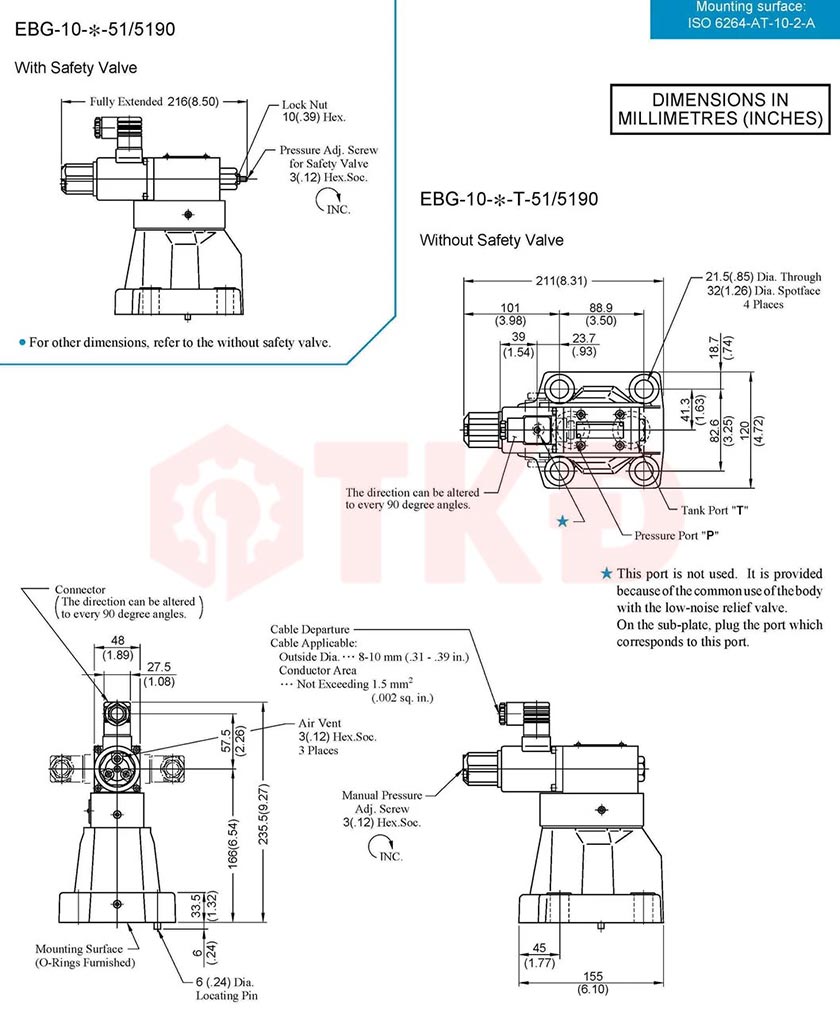

Thông số kỹ thuật van tỉ lệ điều khiển áp suất thủy lực lắp đế Yuci Yuken EBG
Thay đổi áp suất theo từng công đoạn vận hành
Trong một chu trình máy, mỗi công đoạn có thể cần mức áp suất khác nhau. Dòng EBG cho phép điều chỉnh áp suất liên tục theo dòng điện đầu vào thông qua bộ khuếch đại phù hợp, giúp hệ thống chủ động thay đổi mức áp thay vì phải chỉnh tay nhiều lần.
Đây là lợi thế thực tế khi máy cần chuyển từ giai đoạn tiếp cận sang ép hoặc giữ áp. Khả năng điều khiển bằng điện cũng thuận tiện cho việc tích hợp van vào hệ thống tự động hóa.
Đặc điểm nổi bật và lợi ích sử dụng van tỉ lệ áp suất thủy lực EBG
- Điều khiển áp suất liên tục: Hỗ trợ thiết lập mức áp phù hợp với yêu cầu của từng công đoạn.
- Kết cấu điều khiển pilot: Kết hợp van pilot tỉ lệ với van tràn chính độ ồn thấp, phù hợp với mạch cần kiểm soát áp suất và xử lý lưu lượng lớn.
- Ba lựa chọn lưu lượng: EBG-03, EBG-06 và EBG-10 đáp ứng các mức lưu lượng tối đa 100, 200 và 400 lít/phút.

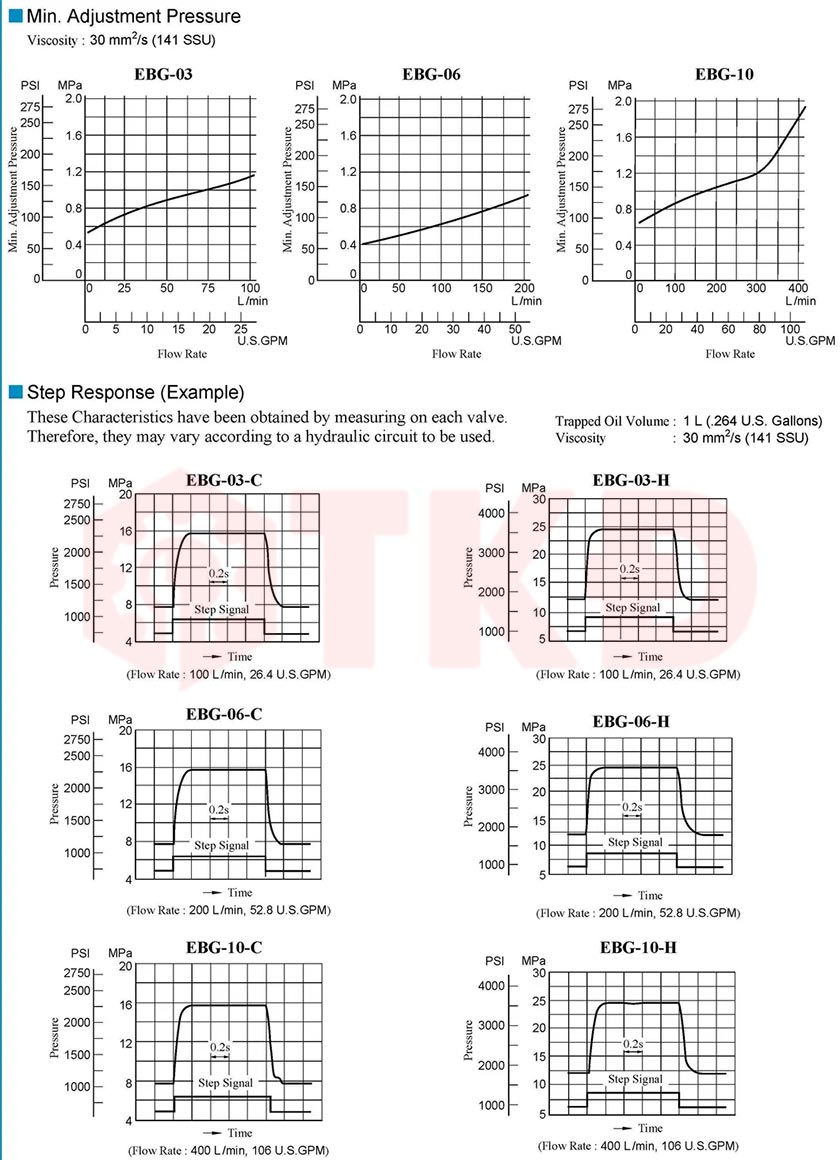

- Đặc tính điều khiển có độ lặp lại cao: Theo tài liệu tham khảo, độ trễ đặc tính nhỏ hơn 3% và độ lặp lại nhỏ hơn 1%, hỗ trợ duy trì các mức áp trong chu trình lặp.
- Thiết kế lắp đế: Thuận tiện bố trí trên đế van hoặc cụm manifold có mặt lắp tương thích, hỗ trợ tháo lắp và bảo trì.
Cấu tạo và nguyên lý điều khiển van điều áp tỉ lệ thủy lực EBG
Van gồm cụm pilot tỉ lệ điện thủy lực và cụm van tràn chính. Khi dòng điện điều khiển thay đổi, cụm pilot tác động đến mức áp suất làm việc của van chính. Cổng P nhận dầu từ đường áp suất, còn cổng T đưa dầu xả về thùng.
Van cần kết hợp với bộ khuếch đại điều khiển tương thích để vận hành đúng đặc tính. Việc lựa chọn bộ điều khiển phải dựa trên dòng điện yêu cầu của từng mã van.
Ứng dụng trong hệ thống thủy lực van chỉnh áp tỉ lệ thủy lực EBG
- Máy ép thủy lực: Điều chỉnh mức áp phục vụ các giai đoạn ép và giữ áp.
- Máy ép nhựa: Hỗ trợ kiểm soát áp suất theo yêu cầu của chu trình máy.
- Bộ nguồn thủy lực: Điều chỉnh và giới hạn áp suất bằng tín hiệu điện.
- Thiết bị tự động hóa: Phù hợp với mạch cần thay đổi mức áp theo chương trình điều khiển.
Chọn đúng mã van EBG cho nhu cầu sử dụng
Khi chọn van Yuci Yuken EBG, cần đối chiếu lưu lượng qua van, mức áp cần điều chỉnh, mặt lắp đế và bộ khuếch đại. Bản C phù hợp khi giới hạn chỉnh áp yêu cầu nằm trong 157 bar; bản H đáp ứng mức chỉnh áp cao hơn, đến 245 bar.
Thủy Khí Điện hỗ trợ tư vấn lựa chọn van tỉ lệ điều khiển áp suất, đế lắp và các thiết bị thủy lực liên quan theo cấu hình hệ thống. Khách hàng nên cung cấp mã van đang sử dụng hoặc thông số vận hành để việc đối chiếu được chính xác.
