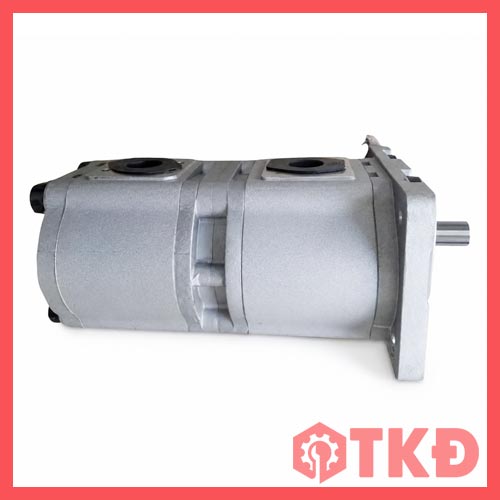

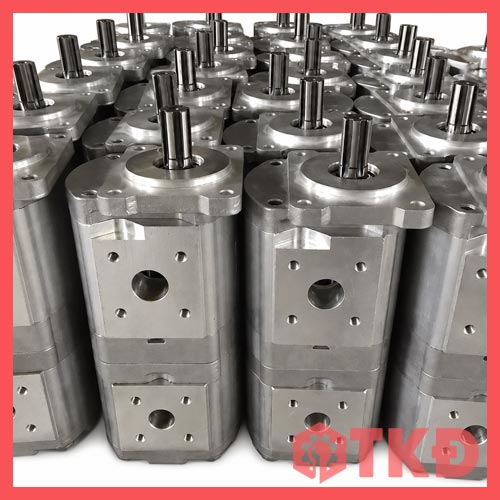

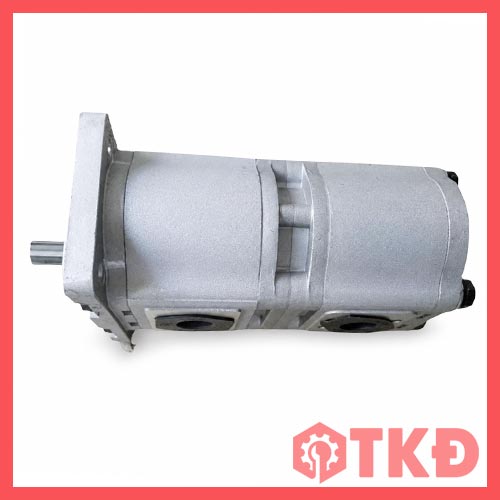

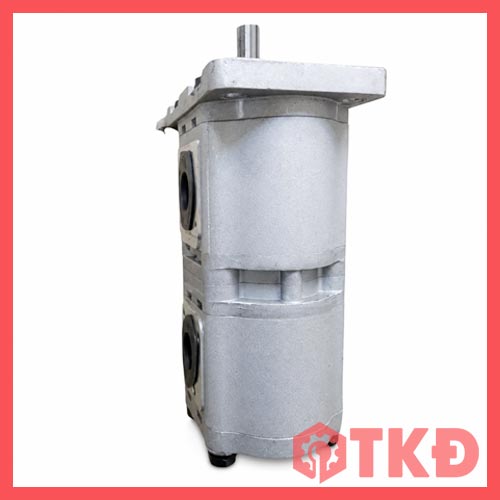

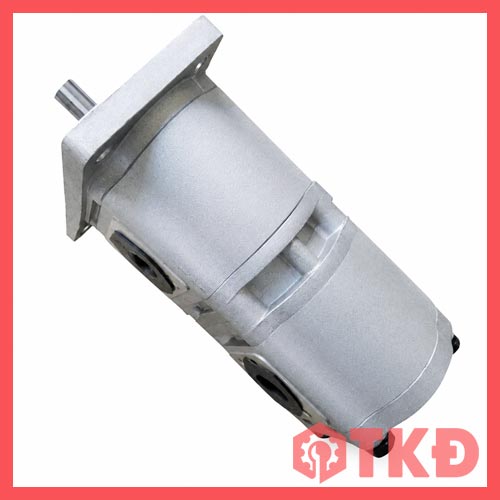

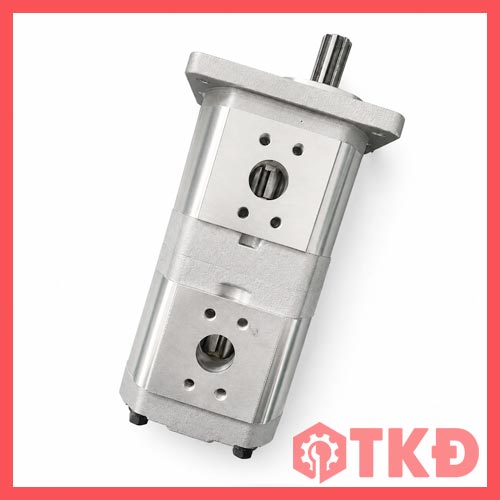

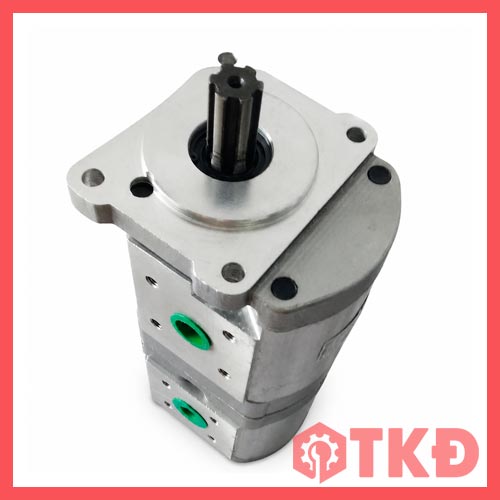

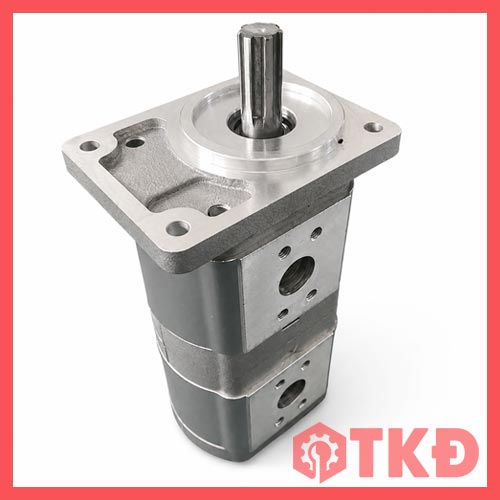

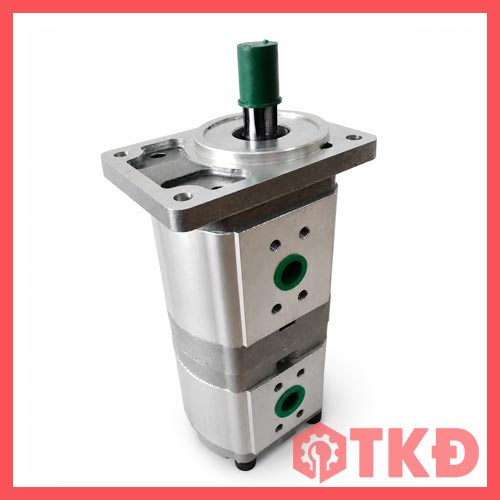

Bơm nhông thủy lực 2 tầng CBQL là dòng bơm bánh răng kép được thiết kế để tạo hai nguồn lưu lượng trên cùng một trục dẫn động. Sản phẩm phù hợp với các hệ thống thủy lực cần cấp dầu cho hai mạch làm việc độc lập, giúp tối ưu không gian lắp đặt, giảm số lượng bơm và đơn giản hóa kết cấu hệ thống.
Các mã phổ biến gồm CBQL-E540/E540-AFPL, CBQL-E550/E550-AFPL và CBQL-E563/E563-AFPL, đáp ứng nhiều mức lưu lượng khác nhau cho máy công trình, thiết bị nâng hạ và hệ thống thủy lực công nghiệp.
Đặc điểm nổi bật bơm 2 tầng CBQL
- Thiết kế bơm nhông kép 2 tầng, hai cụm bơm dùng chung một trục dẫn động.
- Mỗi tầng có khả năng tạo lưu lượng riêng, thuận tiện cấp dầu cho hai mạch thủy lực.
- Dung tích từ 40 + 40 đến 63 + 63 ml/vòng.
- Áp suất định mức khoảng 160 bar, áp suất tối đa khoảng 200 bar.
- Kết cấu gọn, phù hợp các hệ thống yêu cầu lưu lượng lớn nhưng hạn chế không gian lắp đặt.
- Bơm bánh răng ngoài có cấu tạo đơn giản, dễ vận hành và thuận tiện bảo dưỡng.
- Phù hợp với nhiều loại máy móc công trình, nông nghiệp và thiết bị thủy lực chuyên dụng.
Cấu tạo bơm CBQL 2 tầng
- Hai cụm bánh răng thủy lực bố trí nối tiếp.
- Hai tầng bơm sử dụng chung một trục dẫn động.
- Mỗi tầng có khoang bơm riêng để tạo lưu lượng cho từng mạch.
- Thân bơm bằng kim loại chịu lực, phù hợp môi trường làm việc công nghiệp.
- Cổng hút và cổng đẩy được bố trí phục vụ việc kết nối với đường ống thủy lực.
Kết cấu dạng tandem giúp một nguồn động lực có thể vận hành đồng thời hai tầng bơm, từ đó giảm nhu cầu sử dụng hai bơm độc lập và giúp hệ thống gọn hơn.
Giá trị thực tế khi sử dụng bơm kép CBQL
Điểm mạnh của dòng CBQL không chỉ nằm ở lưu lượng lớn mà còn ở khả năng cung cấp hai dòng dầu thủy lực từ một cụm bơm duy nhất. Đây là lợi thế đáng kể đối với các máy có hai cơ cấu cần hoạt động riêng biệt hoặc cần phân chia lưu lượng cho nhiều chức năng.
So với việc lắp hai bơm đơn riêng biệt, bơm nhông thủy lực 2 tầng CBQL giúp giảm không gian lắp đặt, đơn giản hóa truyền động và thuận tiện hơn trong bố trí đường ống. Các phiên bản E540, E550 và E563 cũng giúp người dùng lựa chọn lưu lượng phù hợp với công suất và yêu cầu làm việc của từng hệ thống.
Ưu điểm bơm bánh răng 2 tầng CBQL
- Cung cấp hai nguồn lưu lượng trong cùng một cụm bơm.
- Giảm số lượng thiết bị và tiết kiệm không gian lắp đặt.
- Khả năng làm việc ở áp suất cao, phù hợp nhiều hệ thống thủy lực công nghiệp.
- Dải dung tích lớn, thuận tiện lựa chọn theo nhu cầu lưu lượng.
- Kết cấu bánh răng đơn giản, độ ổn định cao và dễ bảo trì.
- Phù hợp thay thế cho các hệ thống đang sử dụng đúng kích thước lắp và thông số tương đương.
- Hỗ trợ thiết kế hệ thống thủy lực gọn và tối ưu hơn.
Ứng dụng bơm bánh răng CBQL
- Máy xúc, máy xúc lật và máy công trình.
- Máy nâng hạ và thiết bị vận chuyển.
- Máy nông nghiệp.
- Máy ép và máy công nghiệp.
- Bộ nguồn thủy lực.
- Hệ thống cần cấp dầu đồng thời cho hai mạch làm việc.
- Các thiết bị sử dụng bơm kép lưu lượng cố định.
Cách lựa chọn đúng mã bơm CBQL
Khi chọn bơm nhông thủy lực 2 tầng CBQL, cần xác định chính xác dung tích của từng tầng, áp suất hệ thống, tốc độ quay, chiều quay, kiểu trục, mặt bích và kích thước cổng dầu. Hai bơm có cùng dung tích vẫn có thể không thay thế trực tiếp cho nhau nếu khác kiểu cốt hoặc chuẩn lắp.
Với hệ thống cần tổng dung tích khoảng 80 ml/vòng có thể tham khảo CBQL-E540/E540-AFPL. Mức 100 ml/vòng phù hợp với CBQL-E550/E550-AFPL, trong khi CBQL-E563/E563-AFPL đáp ứng nhu cầu lưu lượng lớn hơn với tổng dung tích 126 ml/vòng.
Khi nào nên chọn bơm nhông thủy lực 2 tầng CBQL
Bơm CBQL là lựa chọn phù hợp khi máy cần vận hành hai mạch thủy lực nhưng muốn sử dụng chung một nguồn dẫn động. Sản phẩm đặc biệt hữu ích trong những hệ thống cần thiết kế gọn, yêu cầu lưu lượng ổn định và ưu tiên cấu tạo đơn giản để thuận tiện sửa chữa, thay thế.
Để chọn đúng mã CBQL-E540/E540-AFPL, CBQL-E550/E550-AFPL hoặc CBQL-E563/E563-AFPL, nên đối chiếu thêm bơm cũ về cốt trục, mặt bích, chiều quay và vị trí cổng dầu trước khi đặt hàng. Việc xác định đúng các thông số lắp đặt giúp hạn chế sai mã, tiết kiệm thời gian thay thế và đảm bảo bơm hoạt động ổn định trong hệ thống.
