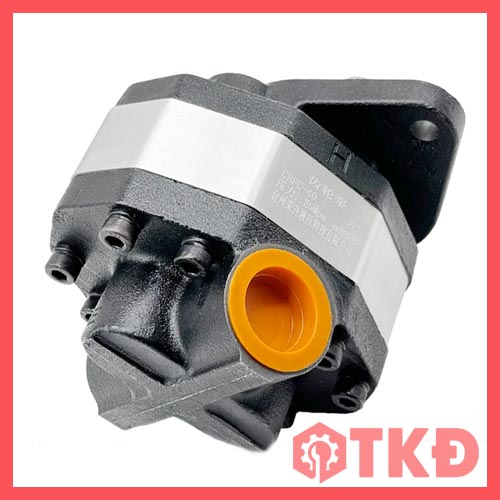

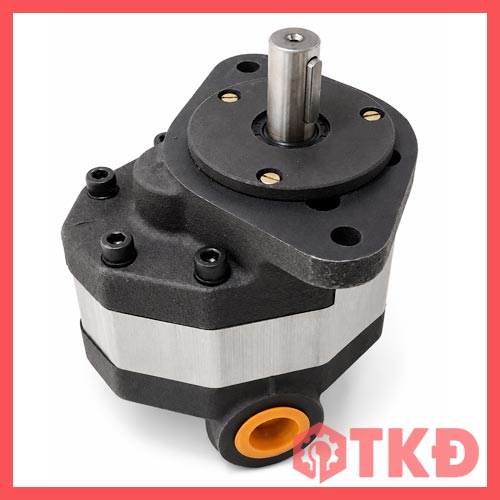

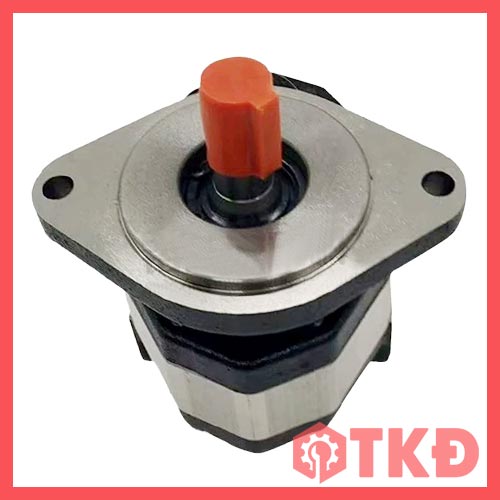

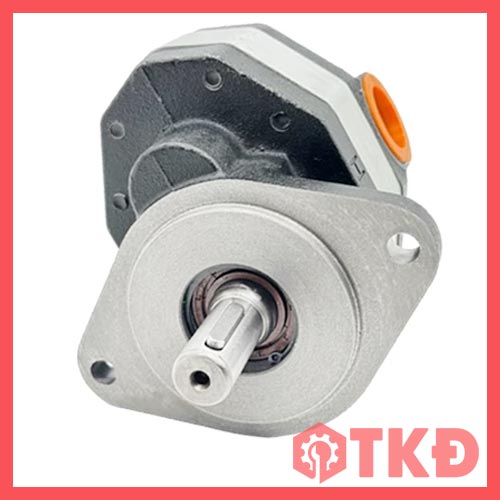

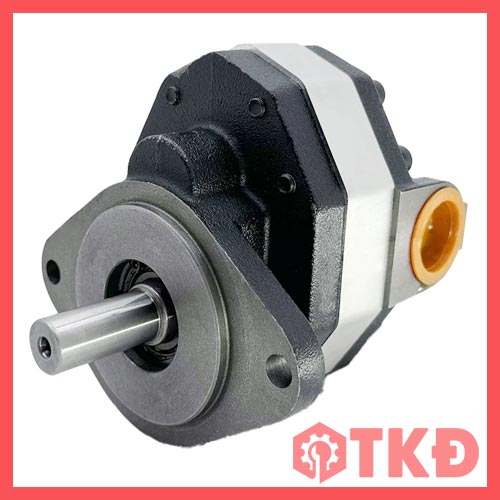

Bơm nhông thủy lực CB-FC là dòng bơm bánh răng ngoài được sử dụng để tạo lưu lượng dầu cho các hệ thống thủy lực công nghiệp và máy móc cơ giới. Sản phẩm có kết cấu thân nhôm kết hợp hai mặt gang, mặt bích lắp 2 lỗ và trục dẫn động đường kính lớn, phù hợp với những hệ thống cần lưu lượng dầu ổn định, kết cấu gọn và khả năng làm việc bền bỉ.
Dòng sản phẩm hiện có các phiên bản CB-FC40L và CB-FC50L, tương ứng dung tích riêng 40 ml/vòng và 50 ml/vòng. Ký hiệu L thể hiện chiều quay trái, vì vậy người dùng cần kiểm tra đúng chiều quay của động cơ hoặc hệ truyền động trước khi lựa chọn.

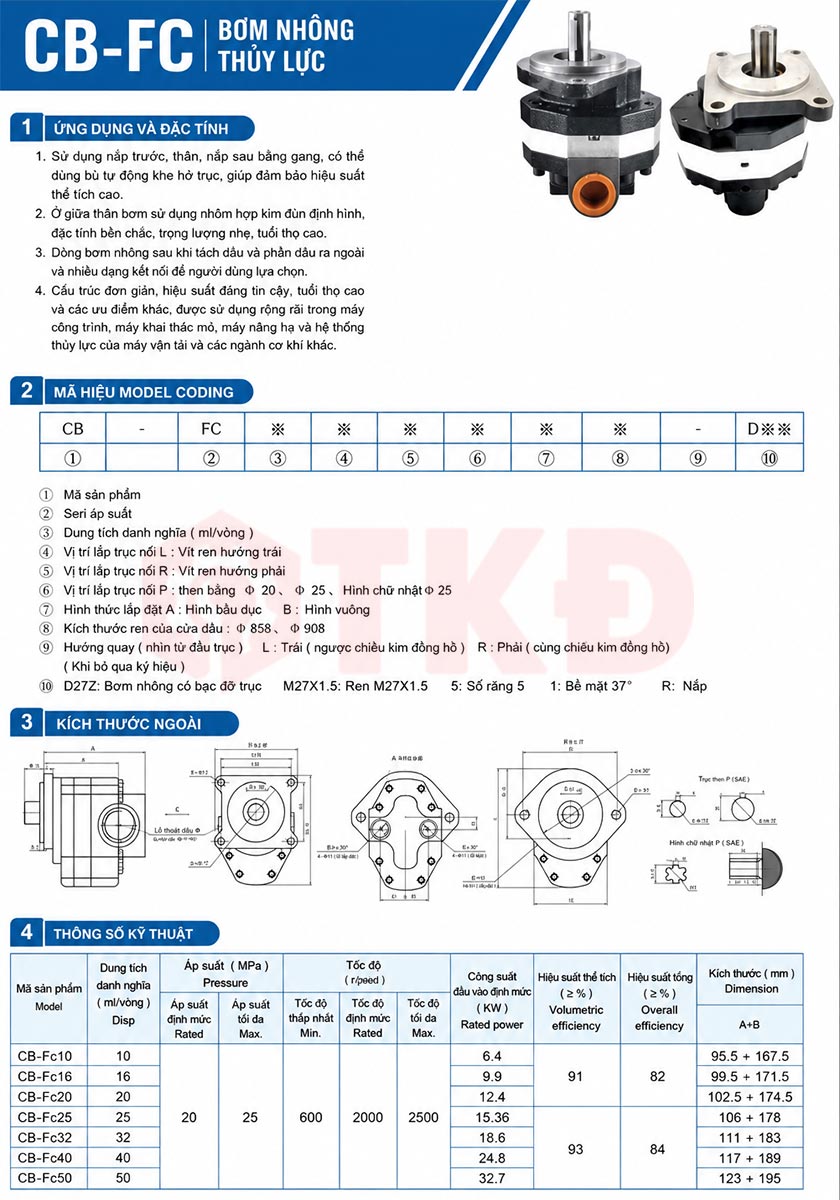

Thông số kỹ thuật bơm nhông thủy lực CB-FC
Đặc điểm nổi bật bơm nhông CB-FC
- Kiểu bơm bánh răng ăn khớp ngoài, kết cấu đơn giản và dễ sử dụng.
- Dung tích riêng 40 ml/vòng hoặc 50 ml/vòng, phù hợp nhiều mức lưu lượng khác nhau.
- Áp suất định mức khoảng 160 bar, áp suất tối đa khoảng 200 bar.
- Thân bơm bằng hợp kim nhôm giúp giảm trọng lượng.
- Hai mặt đầu bằng gang giúp tăng độ cứng và khả năng chịu tải.
- Cốt trơn Φ25 mm, phù hợp với các cơ cấu truyền động công nghiệp.
- Mặt bích 2 lỗ, tâm lỗ 130 mm, thuận tiện khi thay thế đúng chuẩn lắp đặt.
- Chiều quay trái, ký hiệu L, giúp xác định nhanh khi lựa chọn và lắp đặt.
Kết cấu phù hợp cho hệ thống cần lưu lượng lớn
Điểm đáng chú ý của bơm nhông thủy lực CB-FC là dung tích riêng tương đối lớn so với nhiều dòng bơm bánh răng cỡ nhỏ. Với phiên bản 40 ml/vòng và 50 ml/vòng, bơm có thể cung cấp lượng dầu phù hợp cho các cơ cấu chấp hành cần tốc độ vận hành ổn định như xi lanh thủy lực, mô tơ thủy lực hoặc các cụm nâng hạ.
Kết cấu thân nhôm giúp giảm khối lượng tổng thể trong khi hai mặt gang hỗ trợ tăng độ cứng tại khu vực chịu tải. Cấu hình này tạo sự cân bằng giữa trọng lượng, độ bền và khả năng làm việc trong môi trường máy móc công nghiệp.
Cấu tạo bơm bánh răng CB-FC
- Thân bơm bằng hợp kim nhôm.
- Hai mặt đầu bằng gang.
- Cặp bánh răng chủ động và bị động bên trong thân bơm.
- Trục dẫn động cốt trơn Φ25 mm.
- Mặt bích lắp 2 lỗ.
- Cổng hút dầu và cổng đẩy dầu.
- Phớt và các chi tiết làm kín giúp hạn chế rò rỉ dầu.
Ưu điểm khi sử dụng bơm nhông CB-FC
- Tạo lưu lượng dầu ổn định cho hệ thống thủy lực.
- Kết cấu bánh răng đơn giản, dễ bảo dưỡng và thay thế.
- Dải dung tích 40 cc và 50 cc đáp ứng tốt các hệ thống cần lưu lượng trung bình đến lớn.
- Trục Φ25 mm có độ cứng tốt và phù hợp nhiều cơ cấu truyền động.
- Thân nhôm giúp giảm trọng lượng so với các loại thân gang toàn bộ.
- Hai mặt gang hỗ trợ tăng độ bền tại vị trí chịu lực.
- Kích thước mặt bích rõ ràng, thuận tiện đối chiếu khi thay bơm cũ.
- Chi phí sử dụng và bảo trì hợp lý so với nhiều loại bơm thủy lực có kết cấu phức tạp hơn.
Ứng dụng bơm bánh răng thủy lực CB-FC
- Bộ nguồn thủy lực.
- Máy ép và máy công nghiệp.
- Hệ thống nâng hạ thủy lực.
- Máy nông nghiệp.
- Máy công trình.
- Xe và thiết bị chuyên dụng.
- Hệ thống điều khiển xi lanh thủy lực.
- Các cụm truyền động và tuần hoàn dầu công nghiệp.
Lựa chọn CB-FC40L hay CB-FC50L
CB-FC40L phù hợp khi hệ thống yêu cầu dung tích khoảng 40 ml/vòng và sử dụng gờ định vị Φ90 mm. CB-FC50L có dung tích lớn hơn, khoảng 50 ml/vòng, phù hợp khi cần tăng lưu lượng dầu và sử dụng gờ định vị Φ85 mm.
Không nên lựa chọn chỉ dựa trên dung tích bơm. Khi thay thế bơm cũ, cần đối chiếu đồng thời mã sản phẩm, chiều quay, đường kính trục, gờ định vị, khoảng cách tâm lỗ, kiểu mặt bích và vị trí cổng dầu để tránh trường hợp bơm đúng lưu lượng nhưng không thể lắp trực tiếp.
Giá trị thực tế khi chọn đúng bơm CB-FC
Một bơm bánh răng phù hợp giúp hệ thống đạt đủ lưu lượng, hạn chế tình trạng cơ cấu thủy lực chạy chậm hoặc thiếu dầu. Đồng thời, lựa chọn đúng chiều quay và đúng chuẩn lắp giúp giảm thời gian cải tạo cơ khí, hạn chế phát sinh chi phí thay khớp nối hoặc gia công lại mặt bích.
Với kết cấu chắc chắn, dung tích lớn và kích thước lắp đặt rõ ràng, bơm nhông thủy lực CB-FC là lựa chọn phù hợp cho nhu cầu thay thế bơm cũ hoặc lắp mới trên nhiều loại máy thủy lực.
Lưu ý khi đặt mua bơm CB-FC
Khi cần mua bơm nhông thủy lực CB-FC, nên cung cấp mã bơm cũ hoặc hình ảnh rõ phần tem, trục, mặt bích và cổng dầu. Đặc biệt cần kiểm tra chính xác CB-FC40L hay CB-FC50L, chiều quay trái, cốt Φ25 mm, kích thước gờ định vị và tâm lỗ 130 mm.
Việc đối chiếu đầy đủ các thông số này giúp lựa chọn đúng bơm, lắp đặt nhanh và hạn chế tối đa nguy cơ mua sai phiên bản.
