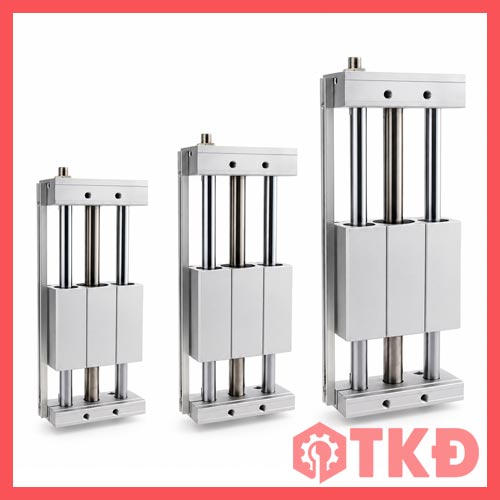

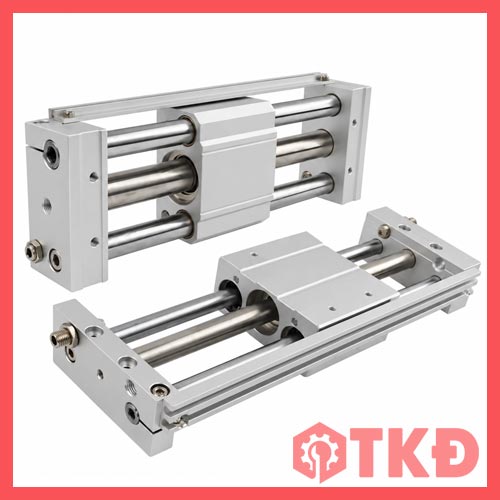

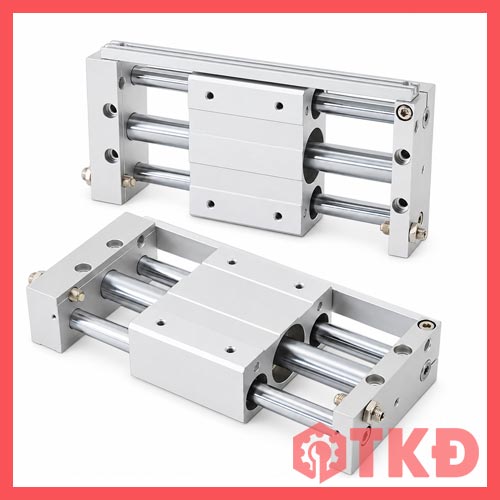

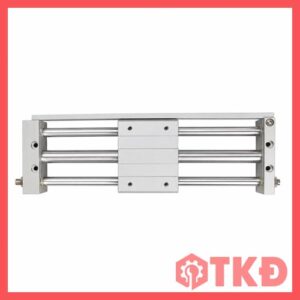

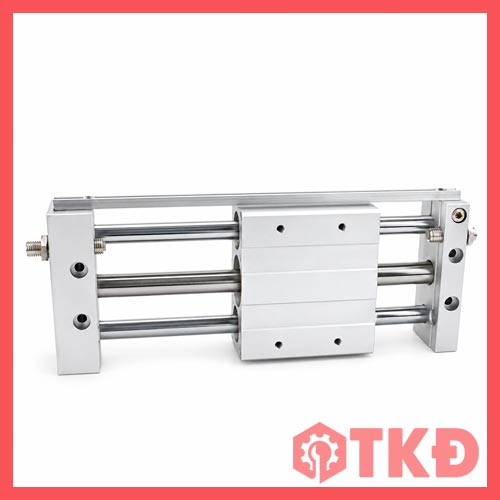

Xi lanh khí nén không ty từ tính có dẫn hướng CY1L PVN dùng để di chuyển bàn trượt và chi tiết theo đường thẳng trong hệ thống tự động hóa. Thiết kế truyền động bằng liên kết từ tính kết hợp hai trục dẫn hướng giúp bố trí cơ cấu gọn hơn, phù hợp những vị trí cần hành trình dài nhưng hạn chế không gian lắp đặt.

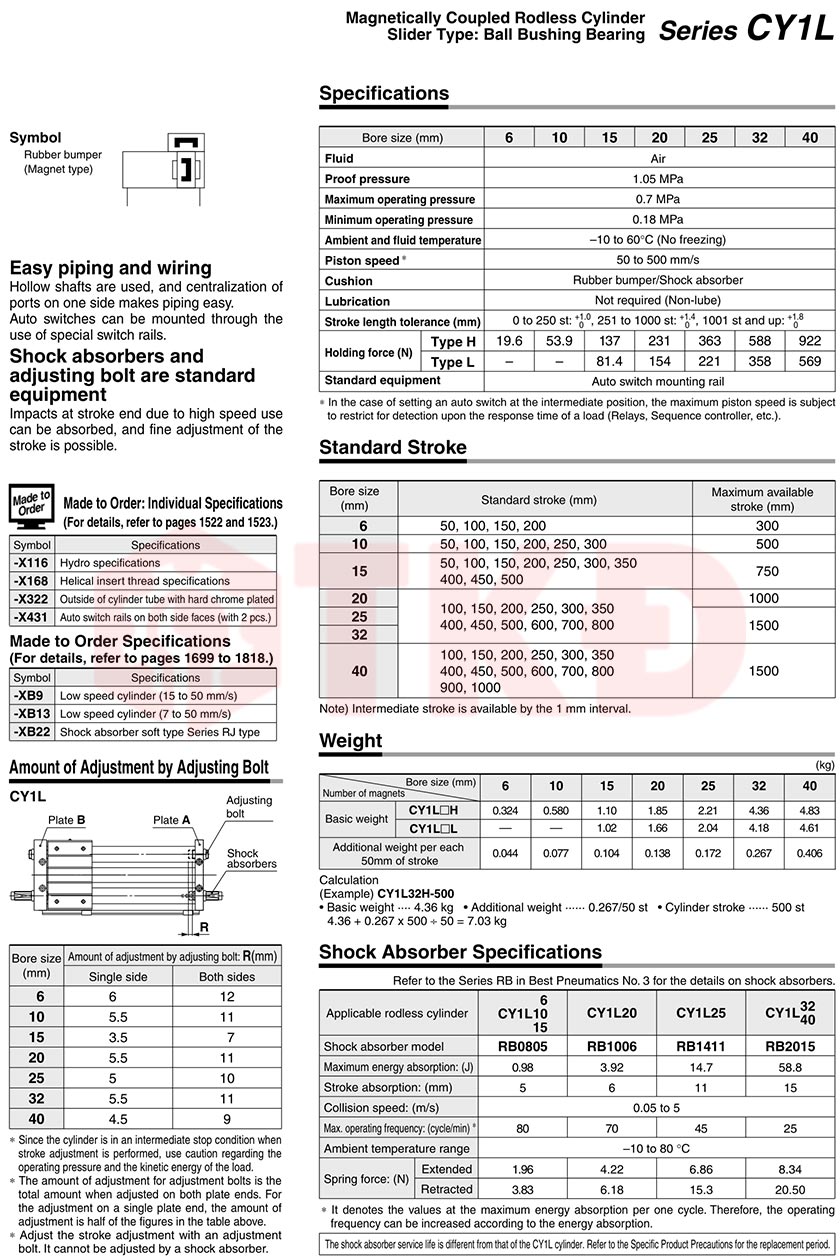

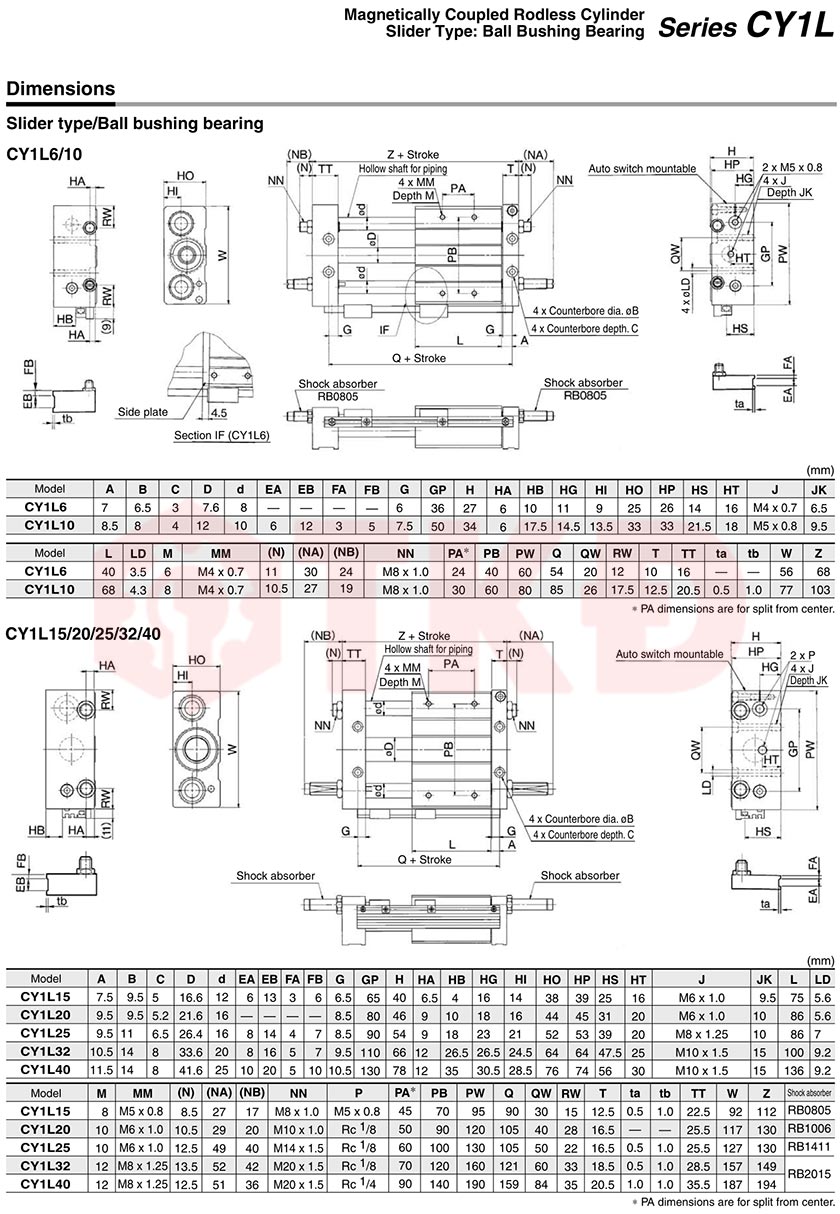

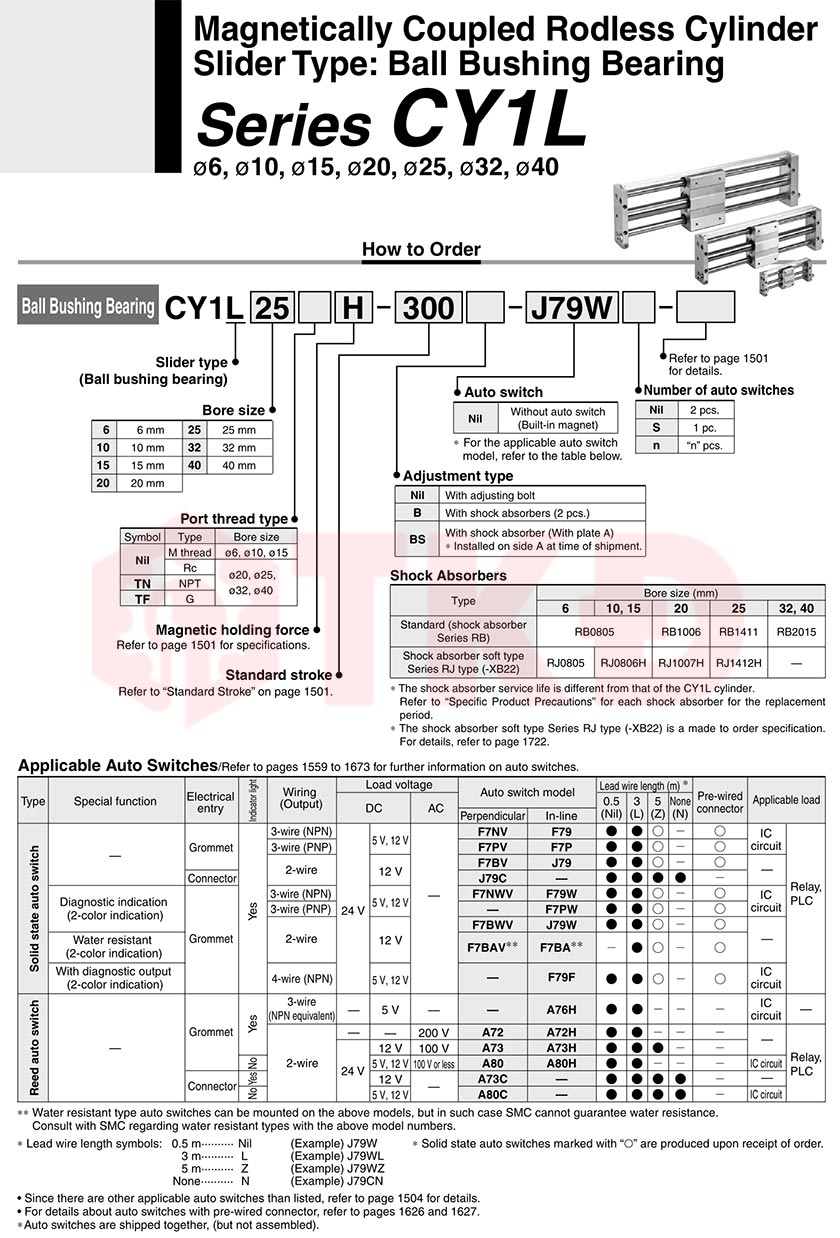

Thông số xi lanh khí nén không ty từ tính có dẫn hướng CY1L
Hành trình dài, gọn không gian bố trí máy
Ở xi lanh có ty thông thường, cần dành khoảng trống cho ty piston vươn ra. Với CY1L, bàn trượt di chuyển dọc thân xi lanh nên không cần phần không gian này. Nhờ đó, người thiết kế có thể tận dụng tốt hơn chiều dài lắp đặt trong máy đóng gói, cơ cấu chuyển phôi hoặc bàn đẩy sản phẩm.
Điểm nổi bật của CY1L là tích hợp dẫn hướng ngay trên cụm xi lanh. Hai trục dẫn hướng hỗ trợ bàn trượt tiếp nhận tải và hạn chế xoay khi chuyển động, giúp giảm nhu cầu bố trí thêm cơ cấu dẫn hướng bên ngoài nếu tải đáp ứng giới hạn cho phép.
Đặc điểm nổi bật của xi lanh CY1L
- Truyền động từ tính: Piston bên trong liên kết với bàn trượt bên ngoài qua thành ống, không cần ty piston nhô ra.
- Dẫn hướng tích hợp: Hai trục dẫn hướng hỗ trợ bàn trượt chuyển động ổn định và giữ hướng cho chi tiết.
- Nhiều quy cách lựa chọn: Có các cỡ Φ20, Φ25, Φ32 và Φ40 mm, với hành trình theo bảng PVN từ 450 đến 1000 mm tùy cỡ.
- Thuận tiện bố trí tải: Bàn trượt có vị trí lắp cơ cấu gá, phù hợp thiết kế cụm di chuyển sản phẩm.
- Tiết kiệm không gian: Phù hợp cơ cấu chuyển động dài trong những cụm máy cần bố trí gọn.
Cấu tạo và nguyên lý hoạt động ben hơi CY1L

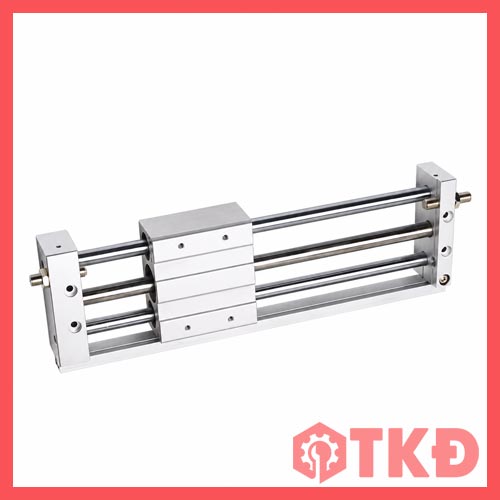

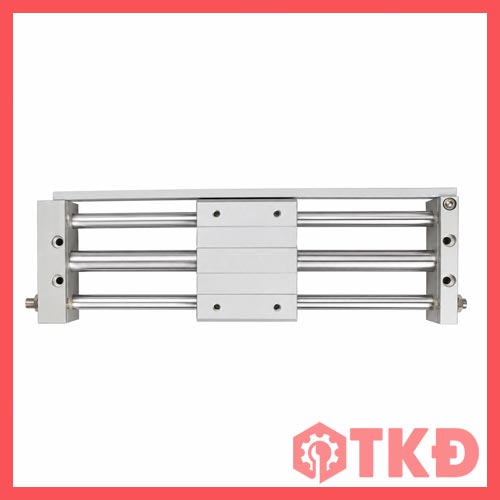

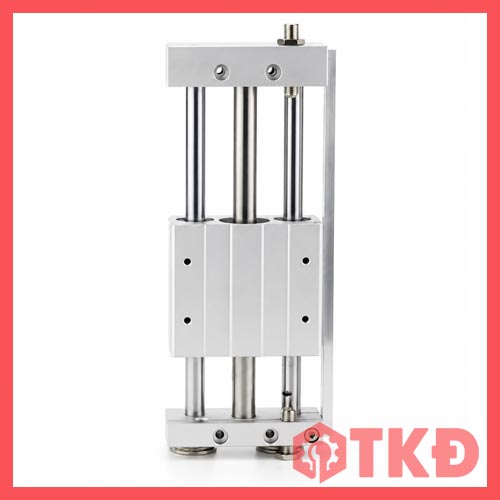

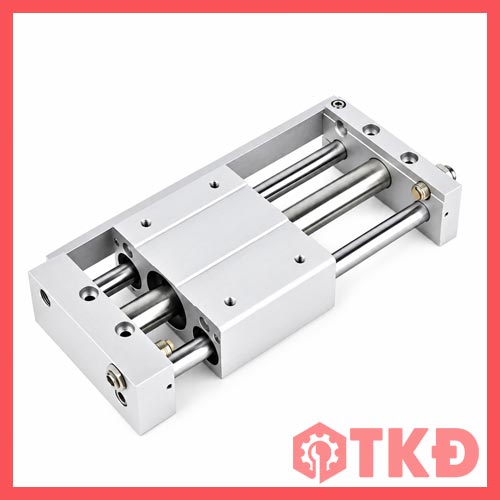

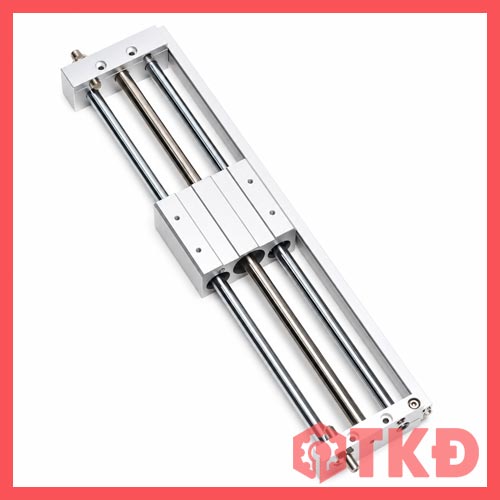

CY1L gồm ống xi lanh, piston mang nam châm, bàn trượt bên ngoài, hai trục dẫn hướng và cụm đỡ hai đầu. Khi cấp khí luân phiên vào hai khoang, piston chuyển động và kéo bàn trượt đi theo nhờ lực liên kết từ tính.
Bàn trượt mang chi tiết hoặc đồ gá di chuyển dọc thân xi lanh. Khi chọn tải, cần xét đồng thời khối lượng, vị trí trọng tâm, tốc độ và hướng lắp; lực giữ từ không được hiểu là tải trọng nâng cho phép.
Các quy cách xy lanh khí nén CY1L PVN
Danh sách dưới đây thể hiện đường kính × hành trình; ký hiệu đầy đủ và phụ kiện đi kèm cần xác nhận khi đặt hàng.
- Đường kính 20 mm: CY1L20-450, CY1L20-500, CY1L20-600, CY1L20-700, CY1L20-800, CY1L20-1000.
- Đường kính 25 mm: CY1L25-450, CY1L25-500, CY1L25-600, CY1L25-700, CY1L25-800, CY1L25-1000.
- Đường kính 32 mm: CY1L32-500, CY1L32-600, CY1L32-700, CY1L32-800, CY1L32-1000.
- Đường kính 40 mm: CY1L40-500, CY1L40-600, CY1L40-700, CY1L40-800, CY1L40-1000.
Ứng dụng ben khí CY1L trong hệ thống tự động hóa
CY1L phù hợp làm cơ cấu chuyển phôi, đẩy sản phẩm, di chuyển đồ gá hoặc đưa chi tiết giữa các vị trí gia công, lắp ráp và đóng gói. Thiết kế không ty đặc biệt hữu ích khi cần hành trình di chuyển dài và muốn giữ cụm máy gọn.
Xi lanh có thể kết hợp với van điện từ khí nén, van tiết lưu, bộ lọc điều áp và cảm biến hành trình phù hợp để xây dựng chu trình chuyển động theo yêu cầu.
Chọn đúng xy lanh CY1L cho tải và hành trình thực tế
Khi lựa chọn, cần cung cấp đường kính, hành trình, khối lượng tải, tốc độ mong muốn và hướng lắp ngang hoặc đứng. Với đồ gá có trọng tâm lệch xa bàn trượt, cần kiểm tra thêm mô men tác dụng lên cụm dẫn hướng. Cổng ren, giảm chấn và cảm biến cũng cần đối chiếu theo sản phẩm thực tế.
