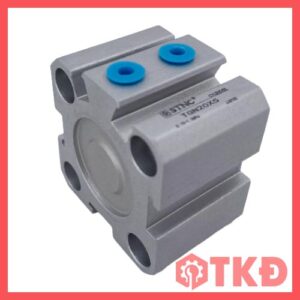

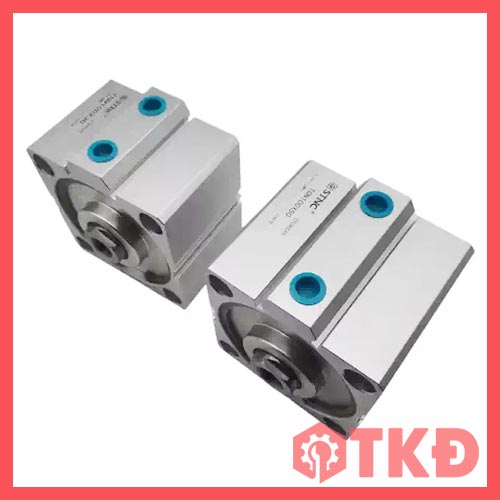

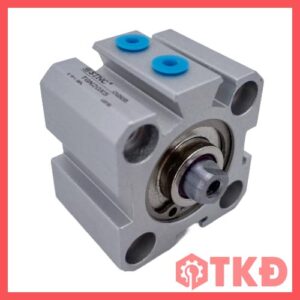

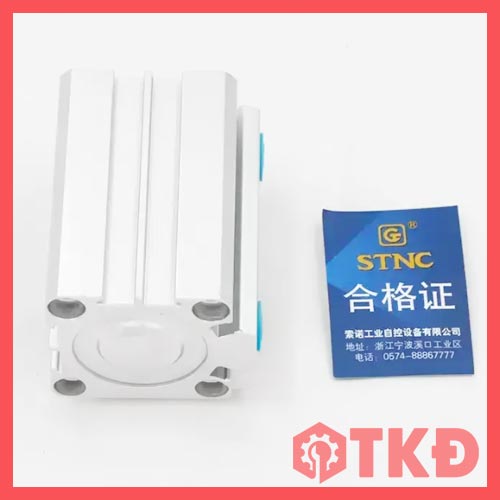

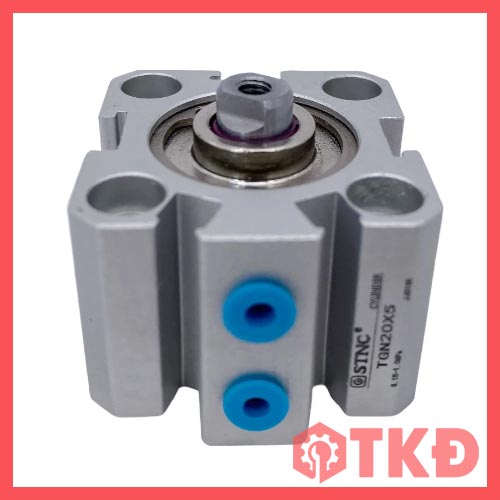

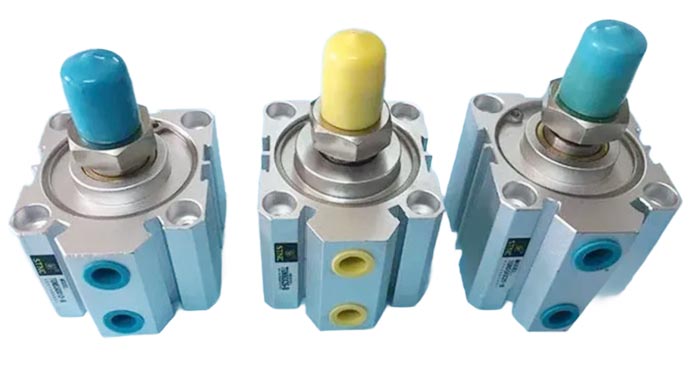

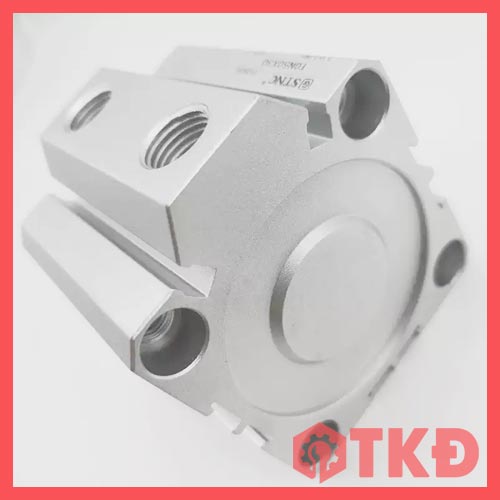

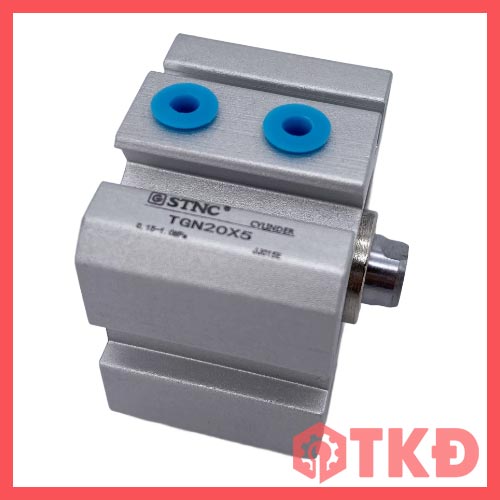

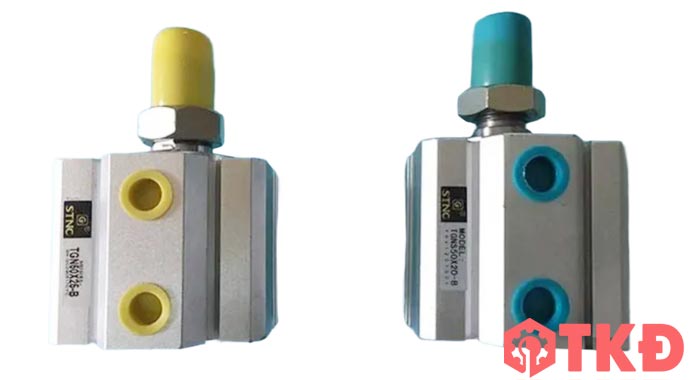

Xi lanh khí nén compact STNC TGN / TGND / TGNJ / TGSN là dòng xi lanh thân ngắn, thiết kế nhỏ gọn, phù hợp cho các vị trí lắp đặt có không gian hạn chế nhưng vẫn cần lực đẩy ổn định và tốc độ làm việc nhanh. Sản phẩm được dùng phổ biến trong máy tự động, đồ gá kẹp, máy đóng gói, máy lắp ráp linh kiện và nhiều hệ thống khí nén công nghiệp.

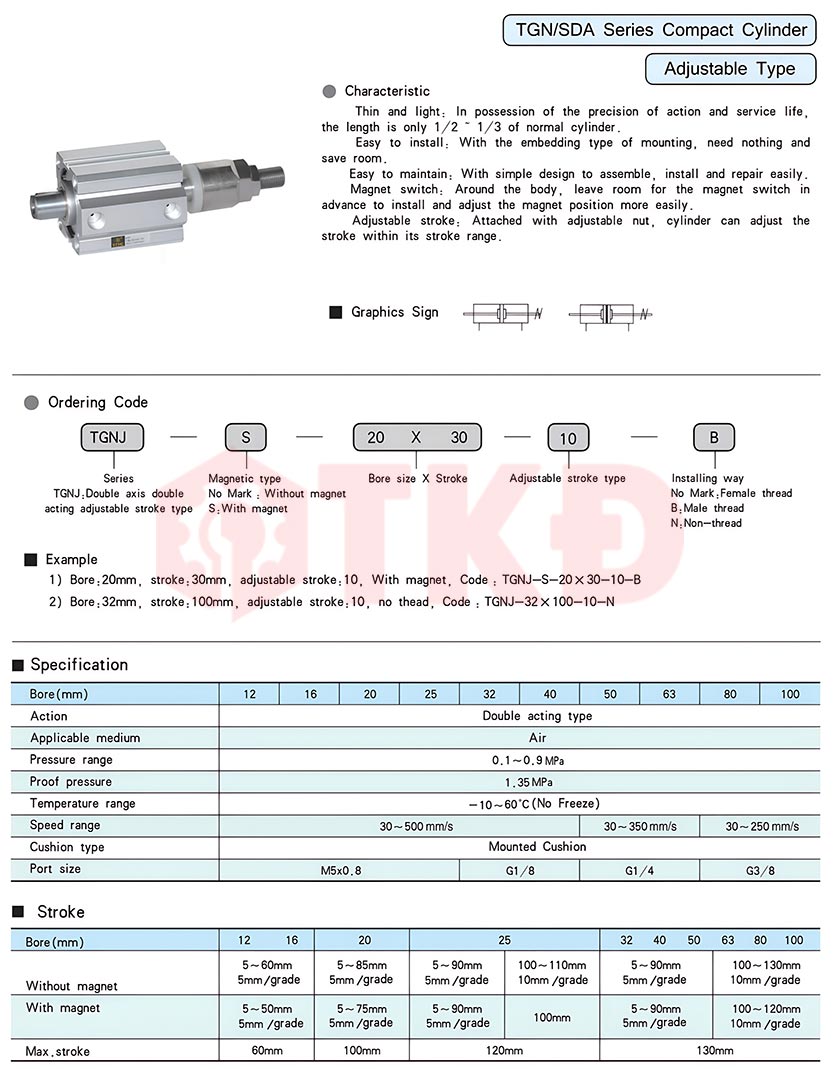

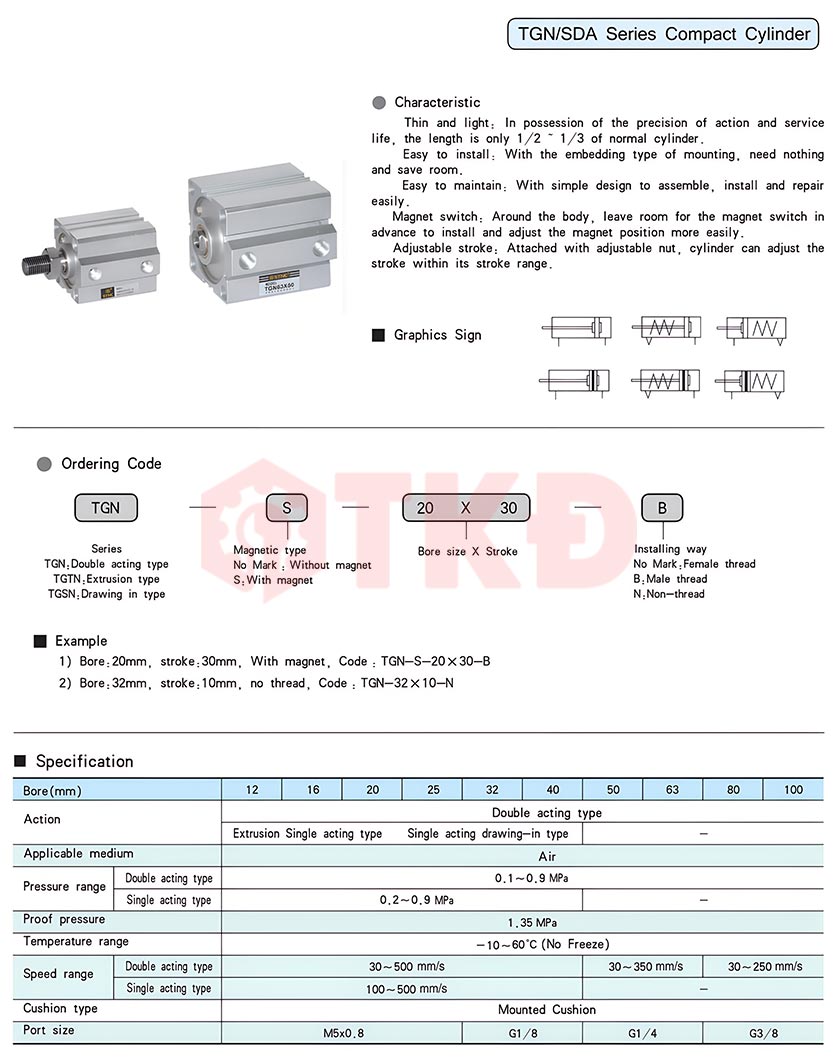

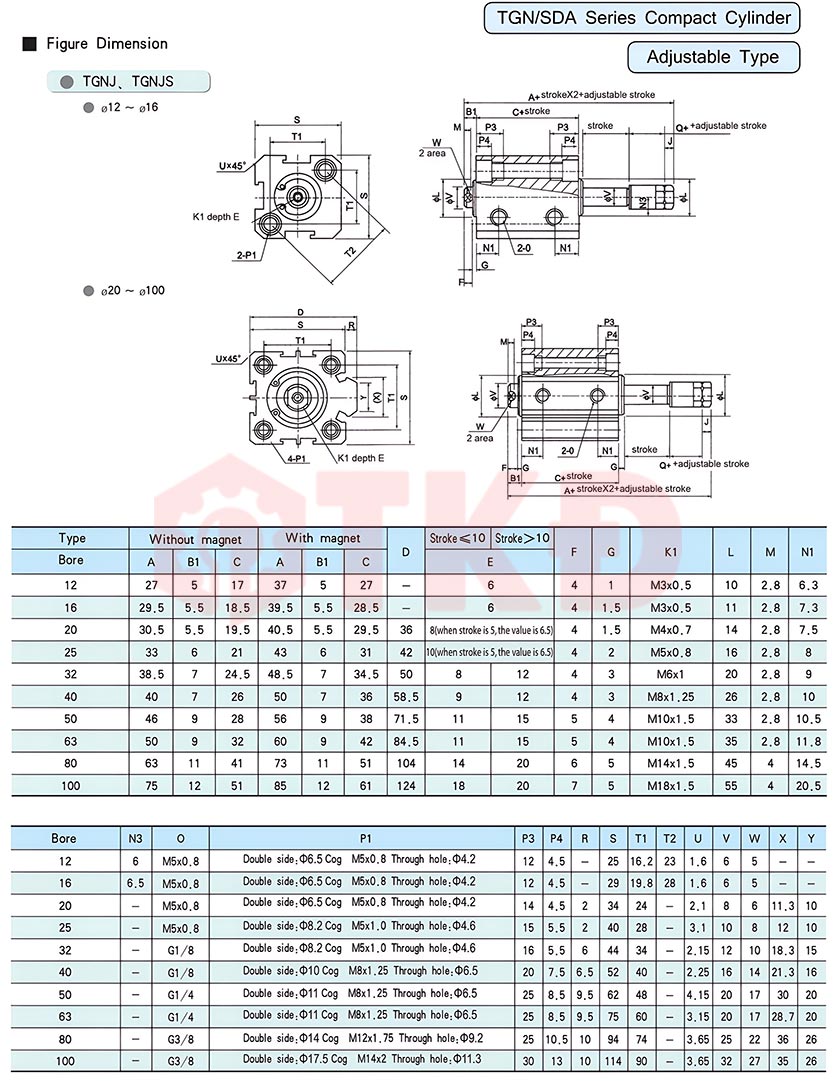

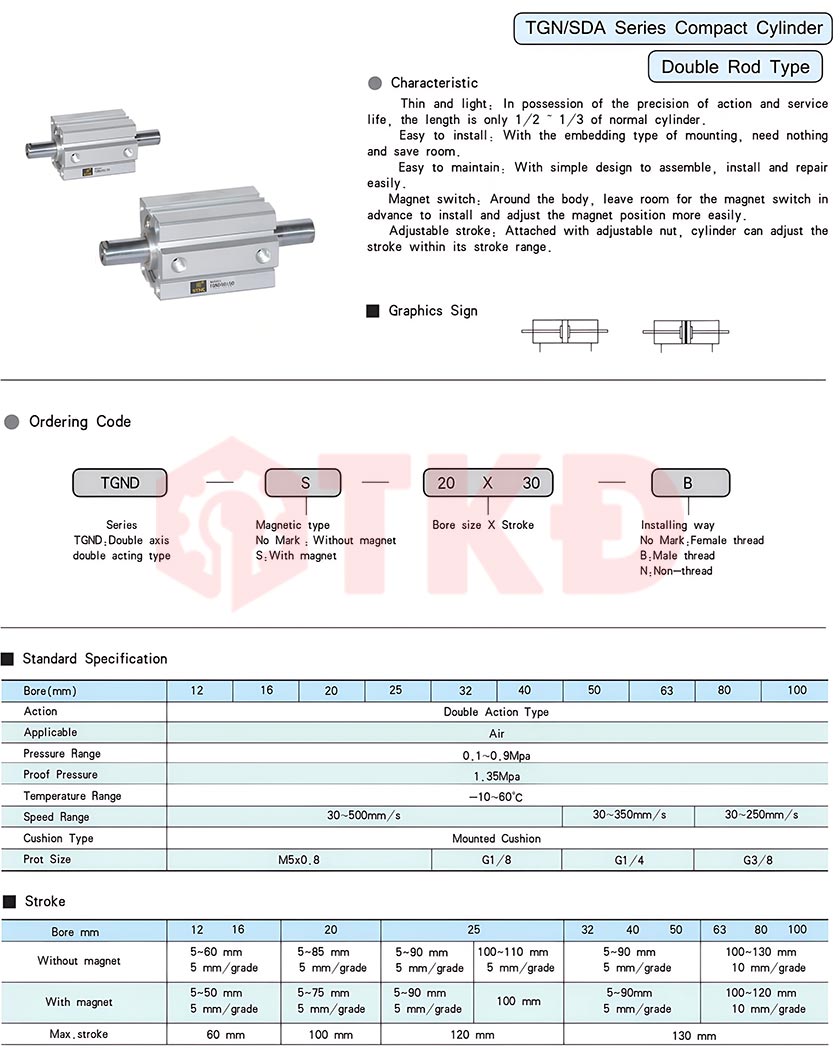

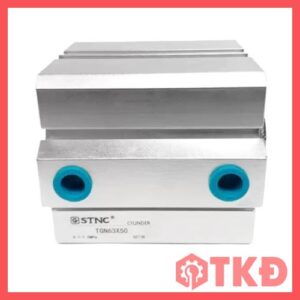

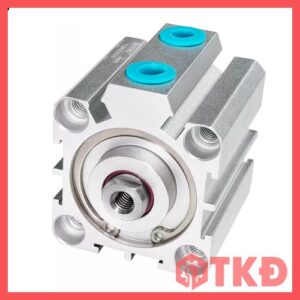

Thông số kỹ thuật xi lanh compact STNC TGN / TGND / TGNJ / TGSN
Các loại model xy lanh khí nén compact STNC TGN series
Đường kính 12
TGN: TGN12x5, TGN12x10, TGN12x15, TGN12x20, TGN12x25, TGN12x30, TGN12x35, TGN12x40, TGN12x45, TGN12x50, TGN12x55, TGN12x60.
TGND: TGND12x5, TGND12x10, TGND12x15, TGND12x20, TGND12x25, TGND12x30, TGND12x35, TGND12x40, TGND12x45, TGND12x50, TGND12x55, TGND12x60.
TGNJ: TGNJ12x5, TGNJ12x10, TGNJ12x15, TGNJ12x20, TGNJ12x25, TGNJ12x30, TGNJ12x35, TGNJ12x40, TGNJ12x45, TGNJ12x50, TGNJ12x55, TGNJ12x60.
TGSN: TGSN12x5, TGSN12x10, TGSN12x15, TGSN12x20, TGSN12x25, TGSN12x30.
Đường kính 16
TGN: TGN16x5, TGN16x10, TGN16x15, TGN16x20, TGN16x25, TGN16x30, TGN16x35, TGN16x40, TGN16x45, TGN16x50, TGN16x55, TGN16x60.
TGND: TGND16x5, TGND16x10, TGND16x15, TGND16x20, TGND16x25, TGND16x30, TGND16x35, TGND16x40, TGND16x45, TGND16x50, TGND16x55, TGND16x60.
TGNJ: TGNJ16x5, TGNJ16x10, TGNJ16x15, TGNJ16x20, TGNJ16x25, TGNJ16x30, TGNJ16x35, TGNJ16x40, TGNJ16x45, TGNJ16x50, TGNJ16x55, TGNJ16x60.
TGSN: TGSN16x5, TGSN16x10, TGSN16x15, TGSN16x20, TGSN16x25, TGSN16x30.
Đường kính 20
TGN: TGN20x5, TGN20x10, TGN20x15, TGN20x20, TGN20x25, TGN20x30, TGN20x35, TGN20x40, TGN20x45, TGN20x50, TGN20x55, TGN20x60, TGN20x65, TGN20x70, TGN20x75, TGN20x80, TGN20x85.
TGND: TGND20x5, TGND20x10, TGND20x15, TGND20x20, TGND20x25, TGND20x30, TGND20x35, TGND20x40, TGND20x45, TGND20x50, TGND20x55, TGND20x60, TGND20x65, TGND20x70, TGND20x75, TGND20x80, TGND20x85.
TGNJ: TGNJ20x5, TGNJ20x10, TGNJ20x15, TGNJ20x20, TGNJ20x25, TGNJ20x30, TGNJ20x35, TGNJ20x40, TGNJ20x45, TGNJ20x50, TGNJ20x55, TGNJ20x60, TGNJ20x65, TGNJ20x70, TGNJ20x75, TGNJ20x80, TGNJ20x85.
TGSN: TGSN20x5, TGSN20x10, TGSN20x15, TGSN20x20, TGSN20x25, TGSN20x30.
Đường kính 25
TGN: TGN25x5, TGN25x10, TGN25x15, TGN25x20, TGN25x25, TGN25x30, TGN25x35, TGN25x40, TGN25x45, TGN25x50, TGN25x55, TGN25x60, TGN25x65, TGN25x70, TGN25x75, TGN25x80, TGN25x85, TGN25x90, TGN25x100, TGN25x110.
TGND: TGND25x5, TGND25x10, TGND25x15, TGND25x20, TGND25x25, TGND25x30, TGND25x35, TGND25x40, TGND25x45, TGND25x50, TGND25x55, TGND25x60, TGND25x65, TGND25x70, TGND25x75, TGND25x80, TGND25x85, TGND25x90, TGND25x100, TGND25x110.
TGNJ: TGNJ25x5, TGNJ25x10, TGNJ25x15, TGNJ25x20, TGNJ25x25, TGNJ25x30, TGNJ25x35, TGNJ25x40, TGNJ25x45, TGNJ25x50, TGNJ25x55, TGNJ25x60, TGNJ25x65, TGNJ25x70, TGNJ25x75, TGNJ25x80, TGNJ25x85, TGNJ25x90, TGNJ25x100, TGNJ25x110.
TGSN: TGSN25x5, TGSN25x10, TGSN25x15, TGSN25x20, TGSN25x25, TGSN25x30.
Đường kính 32
TGN: TGN32x5, TGN32x10, TGN32x15, TGN32x20, TGN32x25, TGN32x30, TGN32x35, TGN32x40, TGN32x45, TGN32x50, TGN32x55, TGN32x60, TGN32x65, TGN32x70, TGN32x75, TGN32x80, TGN32x85, TGN32x90.
TGND: TGND32x5, TGND32x10, TGND32x15, TGND32x20, TGND32x25, TGND32x30, TGND32x35, TGND32x40, TGND32x45, TGND32x50, TGND32x55, TGND32x60, TGND32x65, TGND32x70, TGND32x75, TGND32x80, TGND32x85, TGND32x90.
TGNJ: TGNJ32x5, TGNJ32x10, TGNJ32x15, TGNJ32x20, TGNJ32x25, TGNJ32x30, TGNJ32x35, TGNJ32x40, TGNJ32x45, TGNJ32x50, TGNJ32x55, TGNJ32x60, TGNJ32x65, TGNJ32x70, TGNJ32x75, TGNJ32x80, TGNJ32x85, TGNJ32x90.
TGSN: TGSN32x5, TGSN32x10, TGSN32x15, TGSN32x20, TGSN32x25, TGSN32x30.
Đường kính 40
TGN: TGN40x5, TGN40x10, TGN40x15, TGN40x20, TGN40x25, TGN40x30, TGN40x35, TGN40x40, TGN40x45, TGN40x50, TGN40x55, TGN40x60, TGN40x65, TGN40x70, TGN40x75, TGN40x80, TGN40x85, TGN40x90.
TGND: TGND40x5, TGND40x10, TGND40x15, TGND40x20, TGND40x25, TGND40x30, TGND40x35, TGND40x40, TGND40x45, TGND40x50, TGND40x55, TGND40x60, TGND40x65, TGND40x70, TGND40x75, TGND40x80, TGND40x85, TGND40x90.
TGNJ: TGNJ40x5, TGNJ40x10, TGNJ40x15, TGNJ40x20, TGNJ40x25, TGNJ40x30, TGNJ40x35, TGNJ40x40, TGNJ40x45, TGNJ40x50, TGNJ40x55, TGNJ40x60, TGNJ40x65, TGNJ40x70, TGNJ40x75, TGNJ40x80, TGNJ40x85, TGNJ40x90.
TGSN: TGSN40x5, TGSN40x10, TGSN40x15, TGSN40x20, TGSN40x25, TGSN40x30.
Đường kính 50
TGN: TGN50x5, TGN50x10, TGN50x15, TGN50x20, TGN50x25, TGN50x30, TGN50x35, TGN50x40, TGN50x45, TGN50x50, TGN50x55, TGN50x60, TGN50x65, TGN50x70, TGN50x75, TGN50x80, TGN50x85, TGN50x90.
TGND: TGND50x5, TGND50x10, TGND50x15, TGND50x20, TGND50x25, TGND50x30, TGND50x35, TGND50x40, TGND50x45, TGND50x50, TGND50x55, TGND50x60, TGND50x65, TGND50x70, TGND50x75, TGND50x80, TGND50x85, TGND50x90.
TGNJ: TGNJ50x5, TGNJ50x10, TGNJ50x15, TGNJ50x20, TGNJ50x25, TGNJ50x30, TGNJ50x35, TGNJ50x40, TGNJ50x45, TGNJ50x50, TGNJ50x55, TGNJ50x60, TGNJ50x65, TGNJ50x70, TGNJ50x75, TGNJ50x80, TGNJ50x85, TGNJ50x90.
TGSN: TGSN50x5, TGSN50x10, TGSN50x15, TGSN50x20, TGSN50x25, TGSN50x30.
Đường kính 63
TGN: TGN63x100, TGN63x110, TGN63x120, TGN63x130.
TGND: TGND63x100, TGND63x110, TGND63x120, TGND63x130.
TGNJ: TGNJ63x100, TGNJ63x110, TGNJ63x120, TGNJ63x130.
TGSN: TGSN63x5, TGSN63x10, TGSN63x15, TGSN63x20, TGSN63x25, TGSN63x30.
Đường kính 80
TGN: TGN80x100, TGN80x110, TGN80x120, TGN80x130.
TGND: TGND80x100, TGND80x110, TGND80x120, TGND80x130.
TGNJ: TGNJ80x100, TGNJ80x110, TGNJ80x120, TGNJ80x130.
Đường kính 100
TGN: TGN100x100, TGN100x110, TGN100x120, TGN100x130.
TGND: TGND100x100, TGND100x110, TGND100x120, TGND100x130.
TGNJ: TGNJ100x100, TGNJ100x110, TGNJ100x120, TGNJ100x130.
Vì sao nên chọn xi lanh compact thay cho xi lanh thường?
Điểm mạnh lớn nhất của dòng xi lanh compact STNC TGN là chiều dài thân ngắn hơn so với ben khí nén thông thường, giúp tiết kiệm diện tích lắp đặt mà vẫn đảm bảo khả năng tạo lực tốt. Với các cụm máy cần bố trí nhiều cơ cấu đẩy, kẹp, ép hoặc chặn sản phẩm trong không gian hẹp, dòng TGN series giúp thiết kế máy gọn hơn, dễ bố trí hơn và thuận tiện khi bảo trì.
Ngoài ra, thân xi lanh được thiết kế dạng vuông chắc chắn, có rãnh gắn cảm biến từ, dễ lắp trực tiếp lên mặt máy hoặc đồ gá. Người dùng có thể chọn loại tác động kép, hai đầu ty, điều chỉnh hành trình hoặc tác động đơn tùy theo yêu cầu vận hành thực tế.
Đặc điểm nổi bật ben hơi compact TGN / TGND / TGNJ / TGSN
- Thiết kế compact nhỏ gọn, tiết kiệm không gian lắp đặt
- Thân xi lanh chắc chắn, trọng lượng nhẹ, dễ gá lắp trên máy
- Có nhiều phiên bản: TGN, TGND, TGNJ, TGSN để phù hợp nhiều nhu cầu sử dụng
- Tùy chọn có nam châm hoặc không nam châm để lắp cảm biến từ
- Tốc độ hoạt động nhanh, đáp ứng tốt cho dây chuyền tự động
- Có nhiều đường kính piston từ Φ12 đến Φ100 mm
- Hành trình đa dạng, phù hợp cơ cấu đẩy ngắn, kẹp, chặn, ép và định vị
- Dễ thay thế, dễ bảo trì, phù hợp môi trường sản xuất công nghiệp
Cách hiểu mã đặt hàng xy lanh compact TGN series
Mã xi lanh compact STNC thường thể hiện dòng xi lanh, tùy chọn nam châm, đường kính piston, hành trình và kiểu ren đầu ty.
Ví dụ TGN-S-20x30-B là xi lanh TGN có nam châm, đường kính piston 20 mm, hành trình 30 mm, kiểu ren ngoài.
- Không có ký hiệu S: Không nam châm
- S: Có nam châm
- Không ghi ký hiệu cuối: Ren trong
- B: Ren ngoài
- N: Không ren
Ứng dụng thực tế ben khí compact TGN / TGND / TGNJ / TGSN
- Dùng cho máy đóng gói, máy dán nhãn, máy chiết rót
- Dùng trong đồ gá kẹp, cơ cấu đẩy, chặn, ép sản phẩm
- Lắp trên dây chuyền lắp ráp tự động
- Sử dụng trong máy kiểm tra linh kiện, máy phân loại sản phẩm
- Phù hợp cho hệ thống khí nén cần xi lanh nhỏ gọn, hành trình ngắn
- Dùng trong các cụm máy cần tiết kiệm không gian lắp đặt
Ưu điểm khi sử dụng xi lanh compact STNC TGN series
Dòng xi lanh compact STNC này có lợi thế ở khả năng lắp đặt linh hoạt và dễ thay thế trong nhiều hệ thống khí nén. Với thiết kế thân ngắn, sản phẩm giúp giảm kích thước cụm máy, đặc biệt phù hợp cho các thiết bị tự động hóa yêu cầu bố trí nhiều xi lanh trong cùng một không gian.

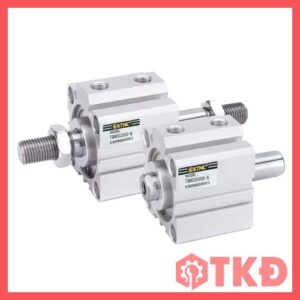

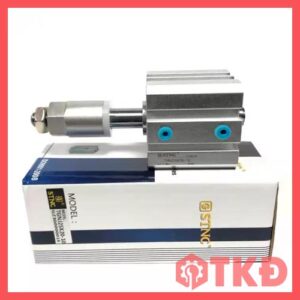

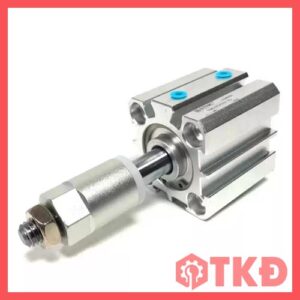

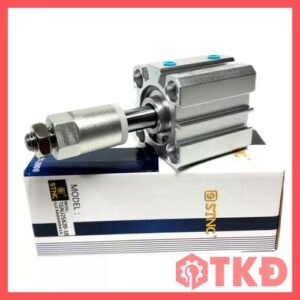

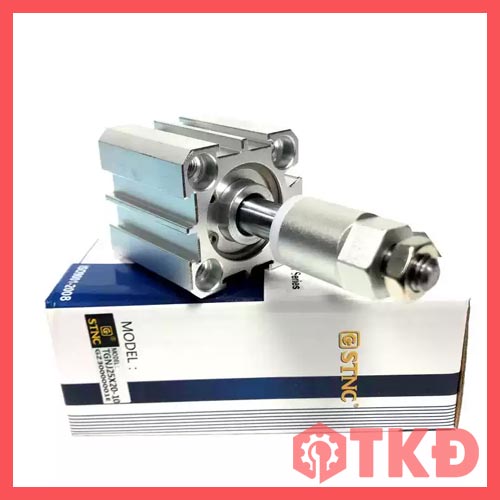

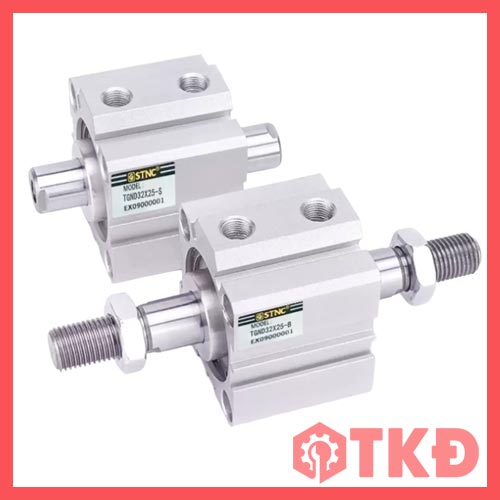

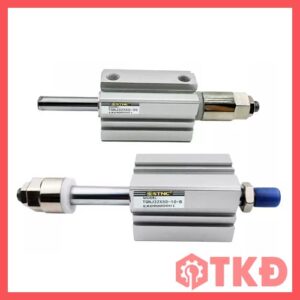

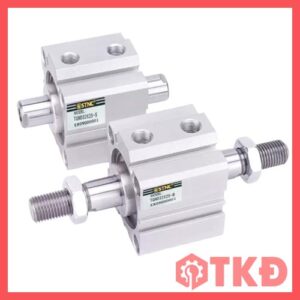

Phiên bản TGND 2 đầu ty phù hợp cho cơ cấu cần lực cân bằng hai phía. Phiên bản TGNJ có điều chỉnh hành trình giúp tinh chỉnh vị trí làm việc chính xác hơn. Phiên bản TGSN tác động đơn có lò xo hồi thích hợp cho các cơ cấu cần hồi vị tự động khi ngắt khí.
Lưu ý khi lựa chọn xi lanh compact TGN / TGND / TGNJ / TGSN
Khi chọn ben hơi compact STNC TGN series, cần xác định đúng đường kính piston, hành trình, kiểu tác động, kiểu ren đầu ty và nhu cầu dùng cảm biến từ. Với các cơ cấu cần lực lớn hơn nên chọn đường kính piston lớn hơn. Với vị trí lắp hẹp, cần kiểm tra kỹ kích thước tổng thể và chiều dài hành trình để tránh va chạm khi xi lanh hoạt động.
Nếu dùng trong hệ thống tự động cần nhận tín hiệu hành trình, nên chọn loại có nam châm để lắp cảm biến từ. Nếu cần tinh chỉnh điểm dừng, dòng TGNJ là lựa chọn phù hợp hơn so với loại tiêu chuẩn.
Đơn vị cung cấp xi lanh khí nén compact STNC
Thủy Khí Điện cung cấp xy lanh khí nén compact STNC TGN series với nhiều đường kính và hành trình khác nhau, phù hợp cho máy móc công nghiệp, dây chuyền tự động và hệ thống khí nén sản xuất. Khách hàng có thể liên hệ để được tư vấn chọn đúng mã, đúng hành trình và đúng kiểu lắp theo nhu cầu sử dụng thực tế.
