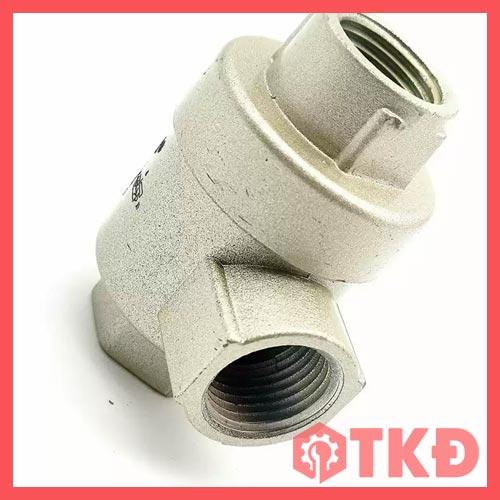

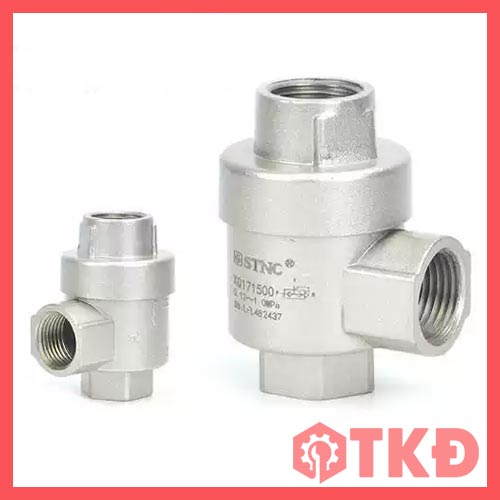

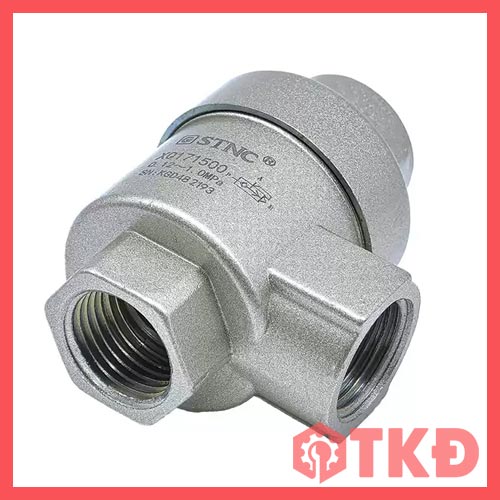

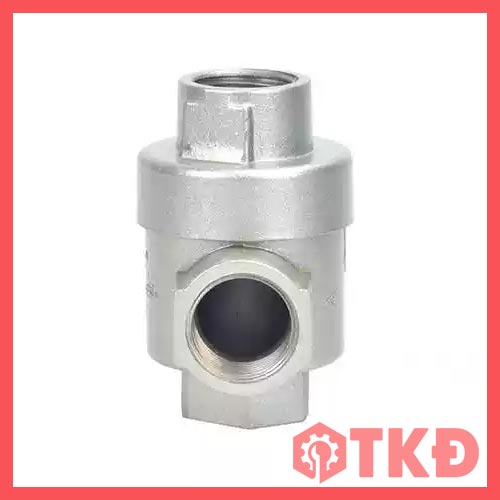

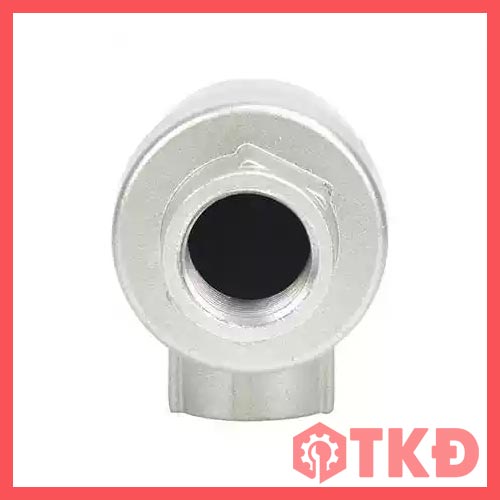

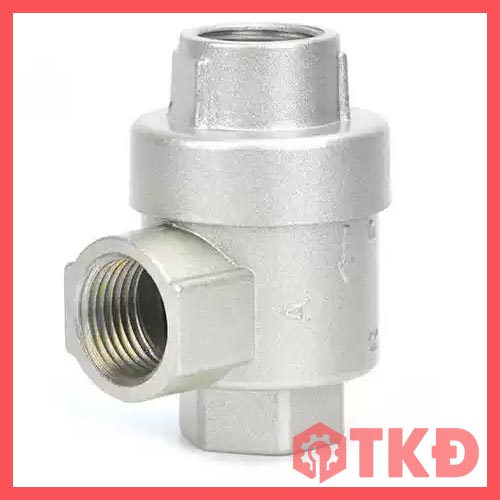

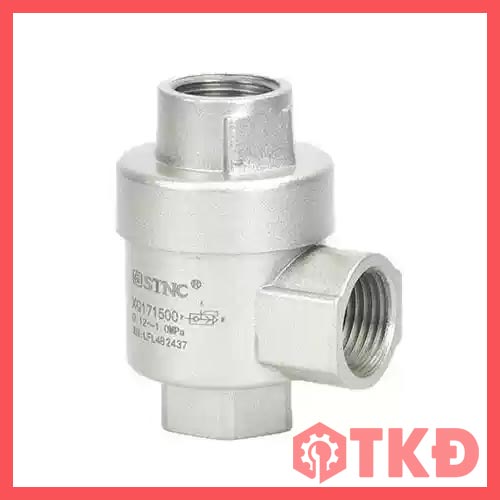

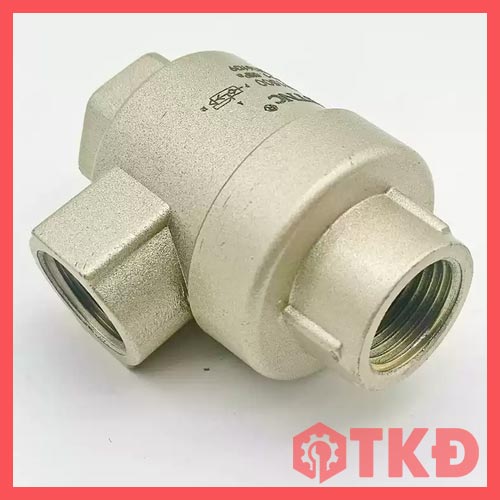

Van xả nhanh khí nén XQ STNC / PVN là thiết bị hỗ trợ tăng tốc độ xả khí cho xi lanh và cơ cấu chấp hành trong hệ thống khí nén. Van cho phép lượng khí bên trong xi lanh thoát trực tiếp ra môi trường thay vì phải quay về van phân phối, nhờ đó giúp piston di chuyển nhanh hơn, giảm thời gian chu kỳ và nâng cao hiệu suất vận hành của máy.

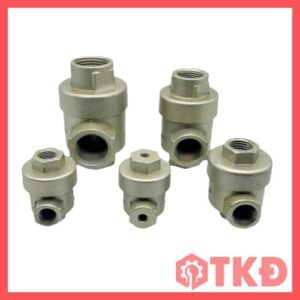

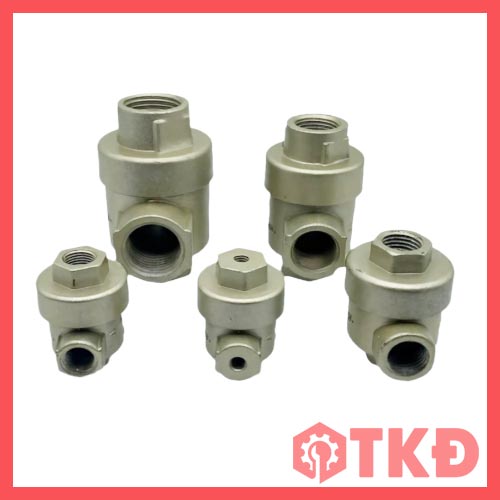

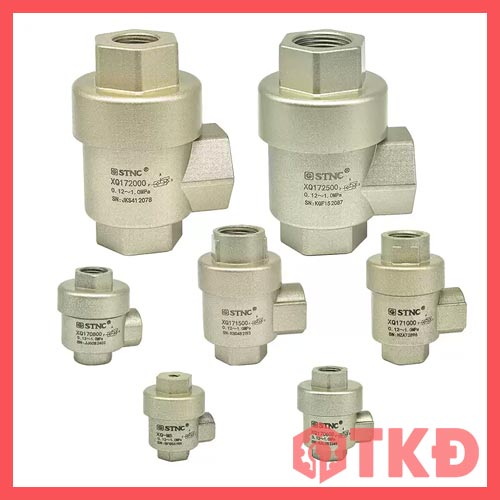

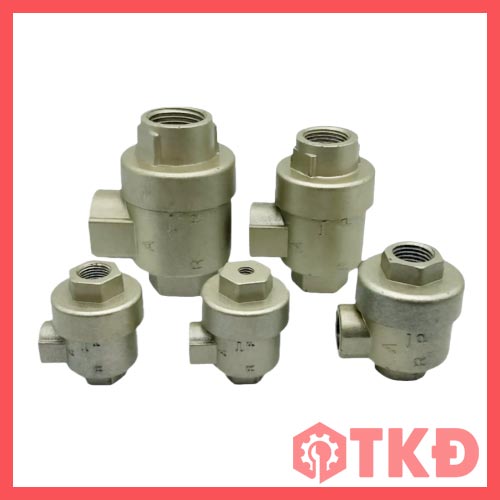

Sản phẩm có nhiều kích thước ren từ M5 đến G1/2, phù hợp với các hệ thống khí nén nhỏ gọn, máy tự động, thiết bị đóng gói, cơ cấu kẹp và dây chuyền sản xuất công nghiệp.
Thông số kỹ thuật van xả nhanh khí nén XQ STNC / PVN
Vì sao van XQ giúp xi lanh vận hành nhanh hơn?
Trong hệ thống khí nén thông thường, khí thải từ xi lanh phải đi qua đường ống và quay trở lại van điện từ trước khi thoát ra ngoài. Quãng đường xả dài có thể tạo áp suất cản, làm giảm tốc độ chuyển động của piston.
Van xả nhanh XQ được lắp gần cổng khí của xi lanh, tạo đường thoát khí ngắn hơn. Khi hướng cấp khí thay đổi, van tự động đóng đường cấp và mở cổng xả R, giúp khí trong buồng xi lanh thoát nhanh ra môi trường. Cơ chế này đặc biệt hiệu quả với máy cần chuyển động nhanh, hoạt động liên tục hoặc yêu cầu rút ngắn thời gian sản xuất.
Đặc điểm nổi bật van XQ
- Thiết kế chuyên dụng để xả nhanh khí trực tiếp tại xi lanh.
- Hoạt động hoàn toàn bằng áp suất khí, không cần cấp điện.
- Thời gian chuyển trạng thái nhanh, chỉ từ 0,03 đến 0,05 giây tùy model.
- Có nhiều kích thước ren từ M5 đến G1/2 để lựa chọn.
- Kết cấu nhỏ gọn, thuận tiện lắp gần cơ cấu chấp hành.
- Hỗ trợ giảm áp suất cản trên đường khí xả.
- Phù hợp với xi lanh có tần suất hoạt động cao.
- Dễ kết hợp với van điện từ, van cơ khí và các bộ điều khiển khí nén.
- Thương hiệu STNC / PVN thông dụng, thuận tiện thay thế và bảo trì.
Cấu tạo và nguyên lý hoạt động van XQ
Van xả nhanh XQ có kết cấu gồm các bộ phận chính:
- Thân van chịu áp suất khí nén.
- Cổng cấp khí P kết nối với van phân phối.
- Cổng làm việc A kết nối với xi lanh.
- Cổng xả R đưa khí trực tiếp ra môi trường.
- Cụm làm kín và cơ cấu đóng mở bên trong.
- Các đầu ren kết nối với ống hoặc phụ kiện khí nén.
Khi khí nén được cấp từ cổng P, cơ cấu bên trong đóng cổng xả R và dẫn khí sang cổng A để điều khiển xi lanh. Khi nguồn khí tại cổng P bị ngắt hoặc đảo chiều, áp suất từ xi lanh đẩy cơ cấu van mở cổng R, cho phép khí thoát nhanh ra ngoài.
Van hoạt động tự động theo sự chênh lệch áp suất nên không cần cuộn điện, dây tín hiệu hoặc bộ điều khiển riêng.
Ưu điểm và lợi ích thực tế van XQ
- Tăng tốc độ tiến hoặc lùi của piston xi lanh.
- Rút ngắn thời gian hoàn thành một chu kỳ máy.
- Giảm lượng khí bị cản trên đường ống xả dài.
- Cải thiện khả năng phản hồi của cơ cấu chấp hành.
- Giảm tải xả khí cho van điện từ hoặc van phân phối.
- Hỗ trợ nâng cao năng suất của máy tự động.
- Không tiêu thụ điện và không cần đấu nối tín hiệu.
- Giúp hệ thống vận hành ổn định khi lựa chọn đúng kích thước ren.
- Dễ tháo lắp, kiểm tra và thay thế trong quá trình bảo trì.
So với phương án chỉ sử dụng van tiết lưu hoặc tăng kích thước đường ống, van xả nhanh tạo đường thoát khí trực tiếp ngay tại xi lanh. Đây là giải pháp đơn giản, hiệu quả và tiết kiệm chi phí cho các hệ thống cần cải thiện tốc độ chuyển động.
Ứng dụng của van xả nhanh XQ STNC / PVN
- Lắp tại cổng khí của xi lanh khí nén.
- Máy đóng gói và máy dán nhãn.
- Máy ép, máy dập và máy cắt tự động.
- Cơ cấu gá kẹp, nâng hạ và đẩy sản phẩm.
- Dây chuyền lắp ráp công nghiệp.
- Máy chế biến thực phẩm.
- Thiết bị phân loại và cấp phôi.
- Hệ thống khí nén cần chu kỳ đóng mở nhanh.
- Máy móc sử dụng van điện từ kết hợp xi lanh tác động kép.
Cách lựa chọn model phù hợp van XQ
Khi chọn van xả nhanh khí nén XQ, cần xác định chính xác kích thước ren của cổng xi lanh hoặc phụ kiện đang sử dụng. Model có tiết diện nhỏ hơn yêu cầu có thể làm hạn chế lưu lượng xả, trong khi model quá lớn sẽ làm tăng kích thước lắp đặt và chi phí không cần thiết.
Ngoài kích thước ren, cần kiểm tra áp suất làm việc, lưu lượng yêu cầu, tốc độ xi lanh, đường kính piston và vị trí lắp đặt. Đối với xi lanh có kích thước lớn hoặc hành trình dài, nên ưu tiên model có đường kính danh nghĩa lớn để bảo đảm khả năng thoát khí.
Hướng dẫn lắp đặt van XQ STNC / PVN

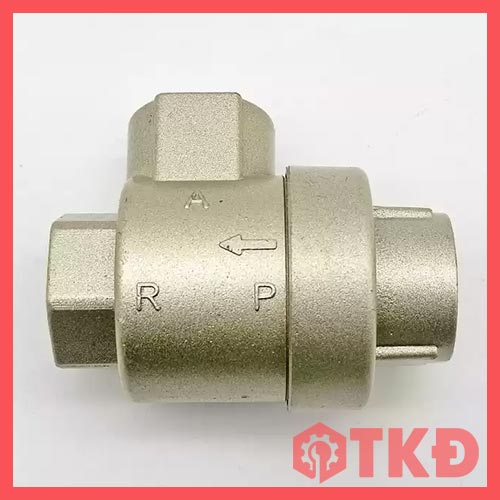

Van nên được lắp càng gần cổng xi lanh càng tốt để rút ngắn đường xả khí. Cổng P kết nối với đường khí từ van điện từ, cổng A kết nối với xi lanh và cổng R là vị trí thoát khí ra môi trường.
Cần lắp đúng chiều ký hiệu trên thân van, làm sạch đường ống trước khi kết nối và sử dụng băng tan vừa đủ để tránh mảnh vụn lọt vào bên trong. Có thể lắp thêm giảm thanh khí nén tại cổng R khi cần hạn chế tiếng ồn, nhưng phải chọn loại có lưu lượng phù hợp để không làm giảm hiệu quả xả nhanh.
Lưu ý khi sử dụng van XQ
Không sử dụng van vượt quá phạm vi áp suất cho phép. Nguồn khí cần được lọc sạch và hạn chế hơi nước, bụi bẩn hoặc dầu bám quá mức vì tạp chất có thể làm kẹt cơ cấu bên trong.
Nếu xi lanh hoạt động chậm sau một thời gian sử dụng, nên kiểm tra cổng xả, bộ giảm thanh, đường ống và gioăng làm kín. Bộ giảm thanh bị tắc cũng có thể làm tăng áp suất cản và giảm tốc độ xả khí.
Mua van xả nhanh khí nén XQ STNC / PVN
Van xả nhanh khí nén XQ là lựa chọn phù hợp cho các hệ thống cần tăng tốc độ xi lanh mà không phải thay đổi toàn bộ van điều khiển hoặc đường ống. Sản phẩm có nhiều kích thước ren, khả năng chuyển trạng thái nhanh và dễ kết hợp với xi lanh, van điện từ, dây hơi cùng các loại phụ kiện khí nén khác.
Khi đặt hàng, khách hàng nên cung cấp mã sản phẩm, kích thước ren, áp suất làm việc và thông tin xi lanh đang sử dụng. Việc lựa chọn đúng model giúp hệ thống đạt tốc độ xả mong muốn, hạn chế rò rỉ và bảo đảm độ ổn định trong quá trình vận hành.
