Van khí nén điều khiển bằng khí STNC FYA là dòng van đảo chiều khí nén 5 cổng 2 vị trí, hoạt động bằng tín hiệu khí pilot, chuyên dùng để điều khiển hướng khí cho xi lanh khí nén và các cơ cấu chấp hành trong hệ thống tự động hóa.

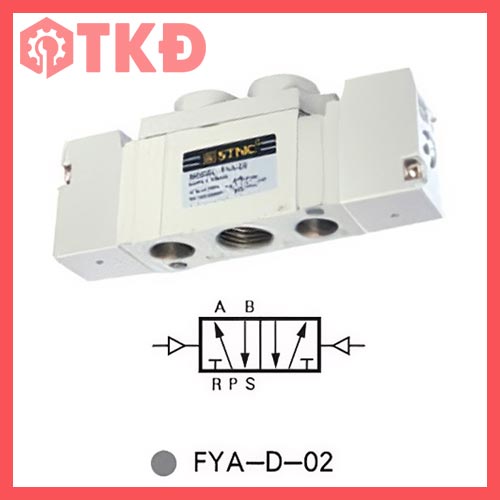

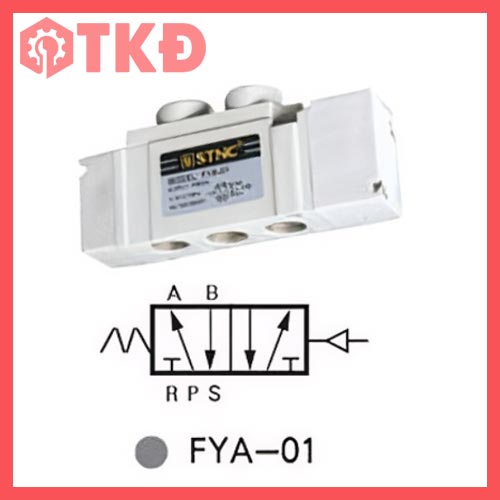

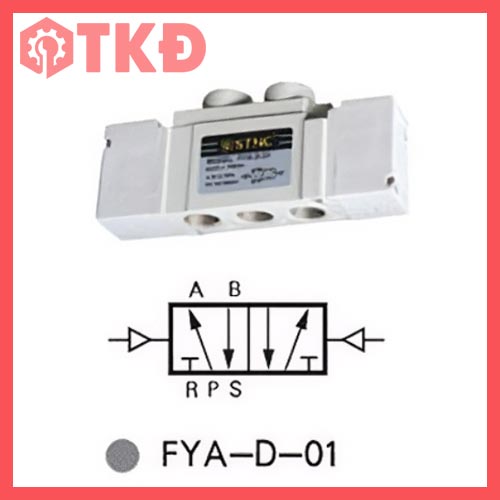

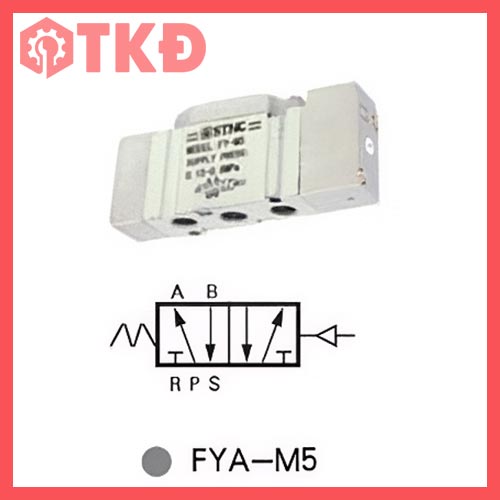

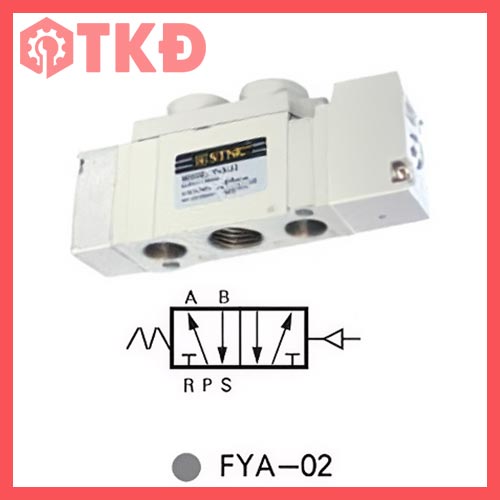

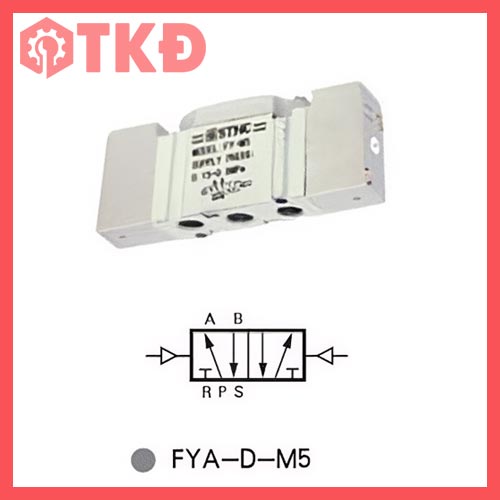

Dòng van này có thiết kế nhỏ gọn, dễ lắp đặt, thao tác nhanh, phù hợp cho các hệ thống máy móc cần điều khiển bằng khí mà không cần dùng coil điện. Van có nhiều phiên bản như FYA-M5, FYA-D-M5, FYA-01, FYA-D-01, FYA-02, FYA-D-02, đáp ứng đa dạng nhu cầu lắp đặt theo kích thước ren và kiểu tác động khác nhau.

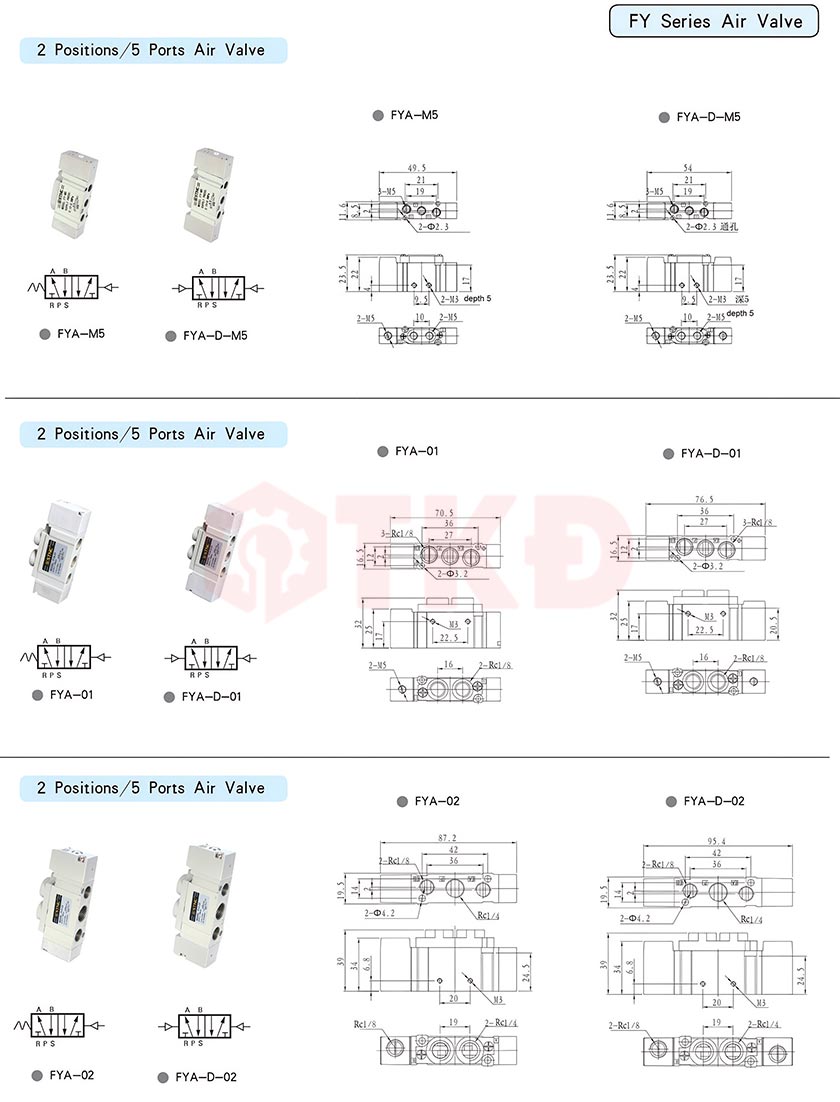

Thông số van khí nén điều khiển bằng khí STNC FYA
Đặc điểm nổi bật van điều khiển bằng khí STNC FYA
- Điều khiển hoàn toàn bằng khí nén: Không cần cấp điện trực tiếp vào thân van, phù hợp với nhiều hệ thống điều khiển khí.
- Thiết kế 5 cổng 2 vị trí thông dụng: Dễ ứng dụng cho các bài toán điều khiển xi lanh tác động kép.
- Có loại 1 đầu khí và 2 đầu khí: Phù hợp với từng kiểu mạch điều khiển và yêu cầu vận hành thực tế.
- Kích thước nhỏ gọn, dễ bố trí: Tiện lợi khi lắp trong tủ khí, cụm van hoặc các hệ thống máy có không gian hẹp.
- Đa dạng kích thước ren: Có các tùy chọn M5, PT 1/8", PT 1/4", dễ đồng bộ với phụ kiện khí nén phổ biến.
- Lắp được rời hoặc lắp trên đế van: Giúp quá trình thi công, thay thế và bảo trì nhanh chóng hơn.
- Thân van bền, hoạt động ổn định: Phù hợp cho môi trường nhà xưởng, máy cơ khí và dây chuyền tự động hóa.
Cấu tạo van điều khiển bằng khí STNC FYA
- Thân van: chứa các đường dẫn khí và khoang làm việc bên trong
- Con trượt van: thực hiện chuyển hướng dòng khí giữa các cổng.
- Cổng cấp và cổng xả: cho phép khí nén đi vào và thoát ra đúng chu trình.
- Đầu tín hiệu khí pilot: nhận áp khí điều khiển để tác động đổi trạng thái van.
- Lò xo hồi (ở dòng 1 đầu khí): đưa van về trạng thái ban đầu khi mất tín hiệu khí.
- Gioăng làm kín: giúp hạn chế rò rỉ khí trong quá trình vận hành.
Nguyên lý hoạt động van khí nén STNC FYA
Khi có tín hiệu khí điều khiển, van sẽ chuyển trạng thái để đổi hướng dòng khí.
Khi ngắt tín hiệu khí, van sẽ:
- Tự hồi về vị trí ban đầu nếu là loại 1 đầu khí
- Giữ nguyên trạng thái nếu là loại 2 đầu khí
Ứng dụng thực tế van STNC FYA
- Hệ thống điều khiển xi lanh khí nén
- Máy đóng gói, máy ép, máy dập
- Máy cơ khí, máy CNC, dây chuyền tự động hóa
- Máy gắp sản phẩm, hệ thống phân loại
- Robot khí nén, máy chế biến thực phẩm
- Máy sản xuất linh kiện, thiết bị khí nén nhà xưởng
Ưu điểm khi sử dụng van khí STNC FYA
- Giúp điều khiển hướng khí ổn định và chính xác
- Dễ tích hợp vào mạch khí nén tự động
- Hạn chế phụ thuộc vào nguồn điện tại vị trí lắp van
- Dễ thay thế, dễ bảo trì, dễ đồng bộ phụ kiện
- Phù hợp với nhiều mô hình máy công nghiệp và bán tự động
- Có nhiều kích thước ren và kiểu điều khiển để lựa chọn
Lưu ý khi sử dụng van FYA
- Sử dụng khí nén sạch, có lọc nước và bụi
- Chọn đúng kích thước ren phù hợp với hệ thống
- Lắp đúng chiều cổng khí theo sơ đồ trên thân van
- Kiểm tra áp khí điều khiển đủ ổn định trước khi vận hành
- Bảo trì định kỳ nếu làm việc trong môi trường bụi hoặc tần suất cao
