Van 1 chiều thủy lực lắp đế CRG-03, CRG-06 Saintfon được sử dụng để kiểm soát dòng dầu theo một hướng và ngăn dầu chảy ngược trong hệ thống. Sản phẩm phù hợp với các mạch thủy lực cần duy trì áp suất, hạn chế tụt tải và bảo vệ bơm, van cùng các thiết bị phía trước khỏi dòng hồi ngược.

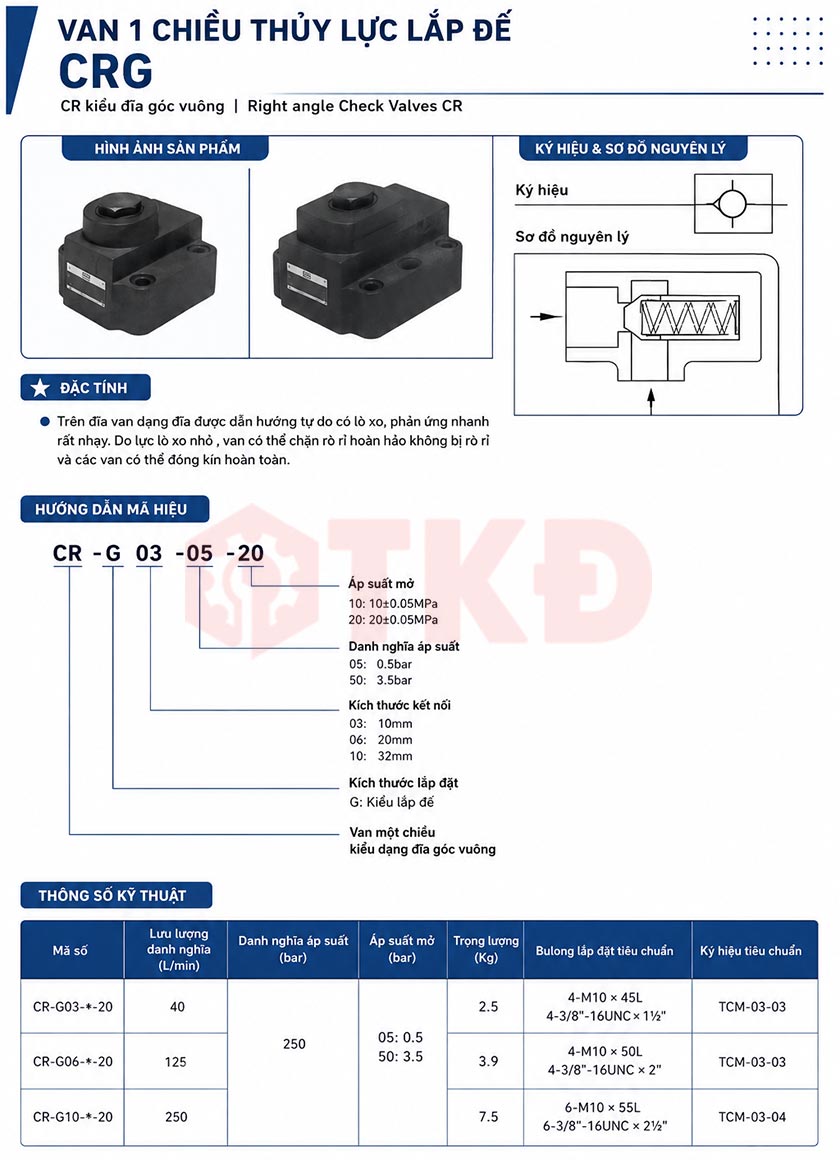

Thông số kỹ thuật van 1 chiều thủy lực lắp đế CRG
Giải pháp chặn dòng ngược cho mạch thủy lực áp cao
CRG-03 và CRG-06 có thiết kế lắp đế chắc chắn, thân van dạng góc vuông và khả năng làm việc ở áp suất lên đến 250 bar. Khi dầu đi đúng chiều, áp suất đầu vào thắng lực lò xo để mở lõi van. Khi dòng dầu đổi chiều, lõi van tự động đóng lại, giúp hạn chế rò rỉ nội bộ và giữ ổn định áp suất trong đường dầu.
Hai kích thước DN10 và DN20 đáp ứng nhiều mức lưu lượng khác nhau, phù hợp từ máy thủy lực cỡ vừa đến các hệ thống cần lưu lượng lớn.
Đặc điểm nổi bật van một chiều CRG
- Thiết kế van một chiều dạng góc vuông, lắp trực tiếp trên đế bằng bu lông.
- Cho dầu đi tự do theo một chiều và chặn dòng chảy theo chiều ngược.
- Áp suất làm việc tối đa 250 bar, phù hợp hệ thống thủy lực áp cao.
- Có hai mức áp mở khoảng 0,5 bar và 3,5 bar để lựa chọn theo yêu cầu mạch.
- CRG-03 đạt lưu lượng tối đa 40 lít/phút.
- CRG-06 đạt lưu lượng tối đa 125 lít/phút.
- Hoạt động tự động bằng áp suất dầu, không cần điện hoặc thao tác bằng tay.
- Thân gang đúc bền chắc, thích hợp làm việc lâu dài trong môi trường công nghiệp.
Cấu tạo và nguyên lý hoạt động van CRG
- Thân van gang đúc chịu áp lực cao.
- Lõi van một chiều đóng mở theo chênh lệch áp suất.
- Lò xo tạo áp mở và hỗ trợ đóng van nhanh.
- Các cổng dầu bố trí dạng góc vuông, thuận tiện cho hệ thống lắp đế.
- Mặt lắp và lỗ bu lông giúp cố định van chắc chắn trên cụm thủy lực.
Khi áp suất đầu vào vượt mức áp mở, lõi van dịch chuyển để dầu đi qua. Khi áp suất giảm hoặc xuất hiện dòng chảy ngược, lò xo kết hợp với áp suất dầu phía sau sẽ đẩy lõi van về vị trí đóng, ngăn dầu hồi ngược qua van.
Điểm mạnh trong quá trình sử dụng van CRG
Ưu điểm thực tế của dòng CRG Saintfon là khả năng chặn dòng ngược ổn định ở áp suất cao, đồng thời có nhiều lựa chọn về lưu lượng và áp mở. Điều này giúp người dùng dễ chọn đúng mã van cho từng sơ đồ thủy lực, tránh sử dụng van quá nhỏ gây tổn thất áp suất hoặc chọn van quá lớn làm tăng chi phí không cần thiết.
Thiết kế lắp đế cũng giúp đường ống gọn hơn, hạn chế số lượng đầu nối và giảm nguy cơ rò rỉ tại các vị trí ren. Khi cần bảo trì, van có thể tháo rời khỏi đế mà không phải thay đổi toàn bộ hệ thống đường ống.
Ứng dụng van một chiều CRG
- Ngăn dầu chảy ngược về bơm hoặc nguồn thủy lực.
- Duy trì áp suất trong đường dầu sau khi bơm dừng.
- Hạn chế tụt tải ở xi lanh và cơ cấu chấp hành.
- Bảo vệ bơm, van phân phối và thiết bị khỏi dòng dầu hồi.
- Sử dụng trong máy ép, máy nâng, máy công nghiệp và trạm nguồn thủy lực.
- Lắp trong các mạch thủy lực cần kiểm soát hướng dòng dầu ổn định.
Cách lựa chọn CRG-03 và CRG-06
CRG-03 phù hợp với hệ thống có lưu lượng tối đa khoảng 40 lít/phút và không gian lắp đặt nhỏ gọn. CRG-06 phù hợp với hệ thống yêu cầu lưu lượng lớn hơn, tối đa khoảng 125 lít/phút.
Mã áp mở 05 thường dùng khi cần dầu đi qua dễ dàng và giảm tổn thất áp suất. Mã áp mở 50 phù hợp với mạch cần duy trì một mức áp suất ngược nhất định trước khi van mở. Khi lựa chọn, cần đối chiếu lưu lượng bơm, áp suất làm việc, hướng dòng dầu và kích thước đế lắp thực tế.
Lợi ích khi sử dụng van CRG Saintfon
- Giảm nguy cơ tụt tải do dầu chảy ngược.
- Hỗ trợ duy trì áp suất ổn định trong mạch.
- Bảo vệ thiết bị và tăng độ an toàn khi vận hành.
- Giảm số lượng đầu nối nhờ thiết kế lắp đế.
- Thuận tiện cho việc tháo lắp, kiểm tra và bảo trì.
- Có nhiều phiên bản để đáp ứng các mức lưu lượng và áp mở khác nhau.
Van 1 chiều thủy lực lắp đế CRG là lựa chọn phù hợp cho các hệ thống cần khả năng chặn dòng ngược chắc chắn, làm việc ổn định ở áp suất cao và yêu cầu lắp đặt gọn. Việc chọn đúng DN, lưu lượng và áp mở sẽ giúp hệ thống vận hành hiệu quả, giảm tổn thất áp suất và nâng cao độ bền của toàn bộ mạch thủy lực.
