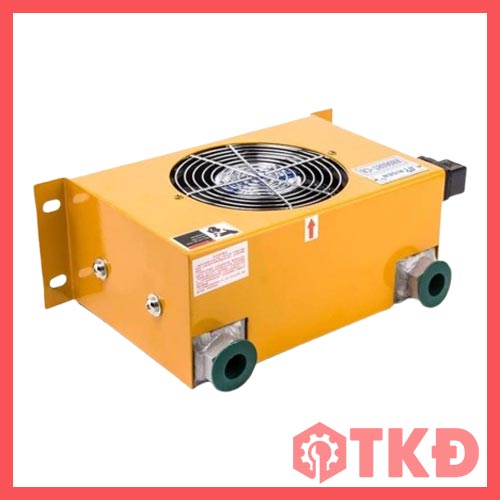

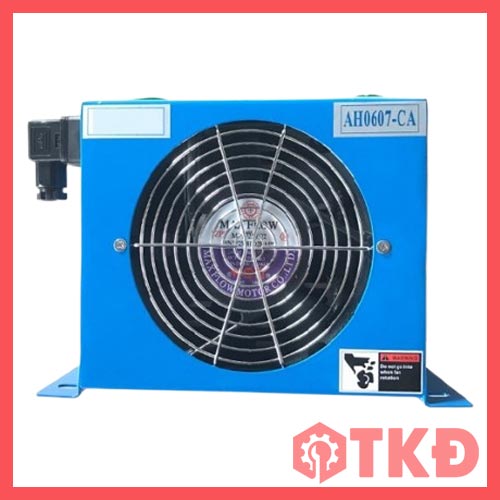

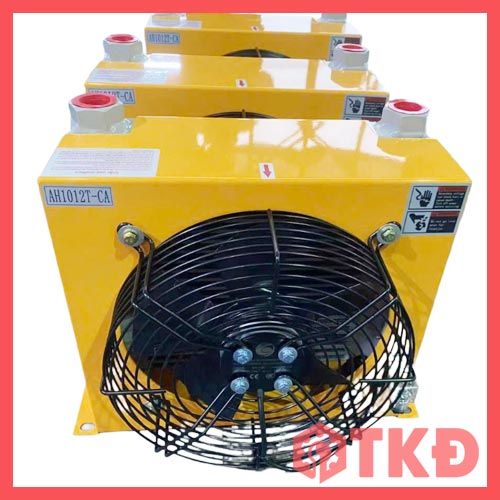

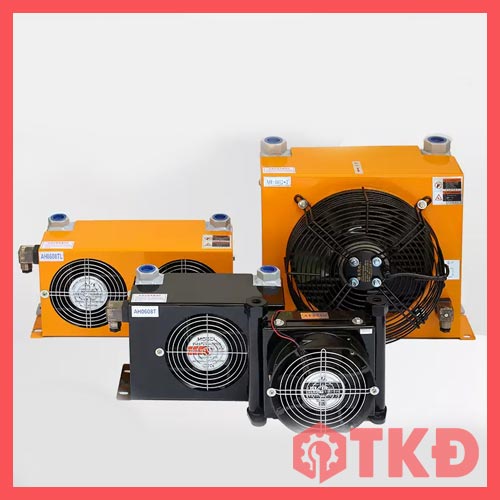

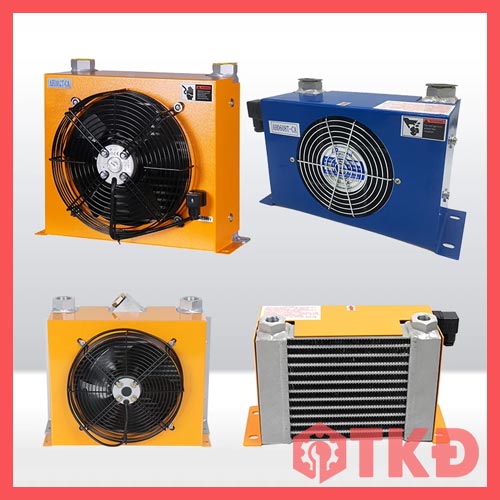

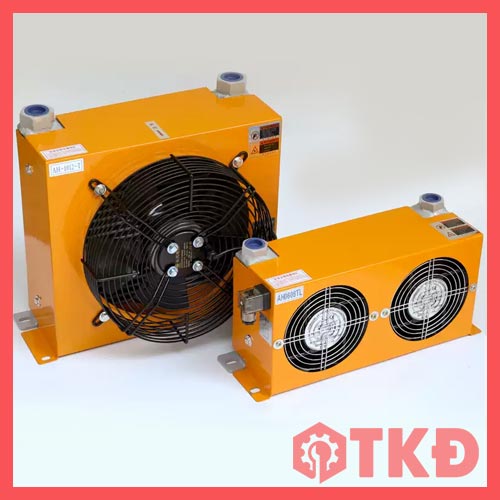

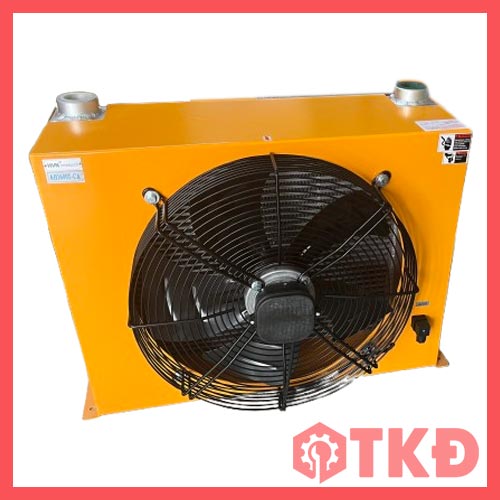

Quạt làm mát dầu thủy lực AH, AW, AJ là thiết bị giải nhiệt dầu bằng không khí, thường được gọi là két làm mát dầu, két giải nhiệt dầu hoặc quạt tản nhiệt dầu thủy lực. Sản phẩm giúp kiểm soát nhiệt độ dầu, hạn chế tình trạng quá nhiệt và duy trì hiệu suất ổn định cho hệ thống thủy lực.

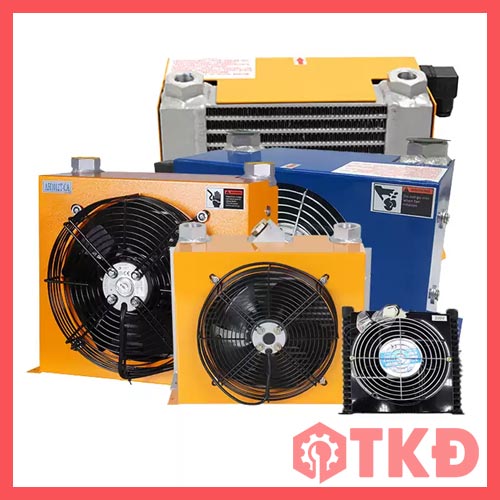

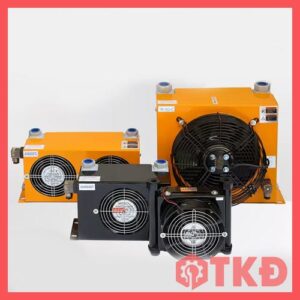

Dòng sản phẩm có nhiều kích thước và mức lưu lượng từ 10 đến 600 lít/phút, phù hợp với bộ nguồn thủy lực, máy ép, máy công trình và các thiết bị công nghiệp hoạt động liên tục.

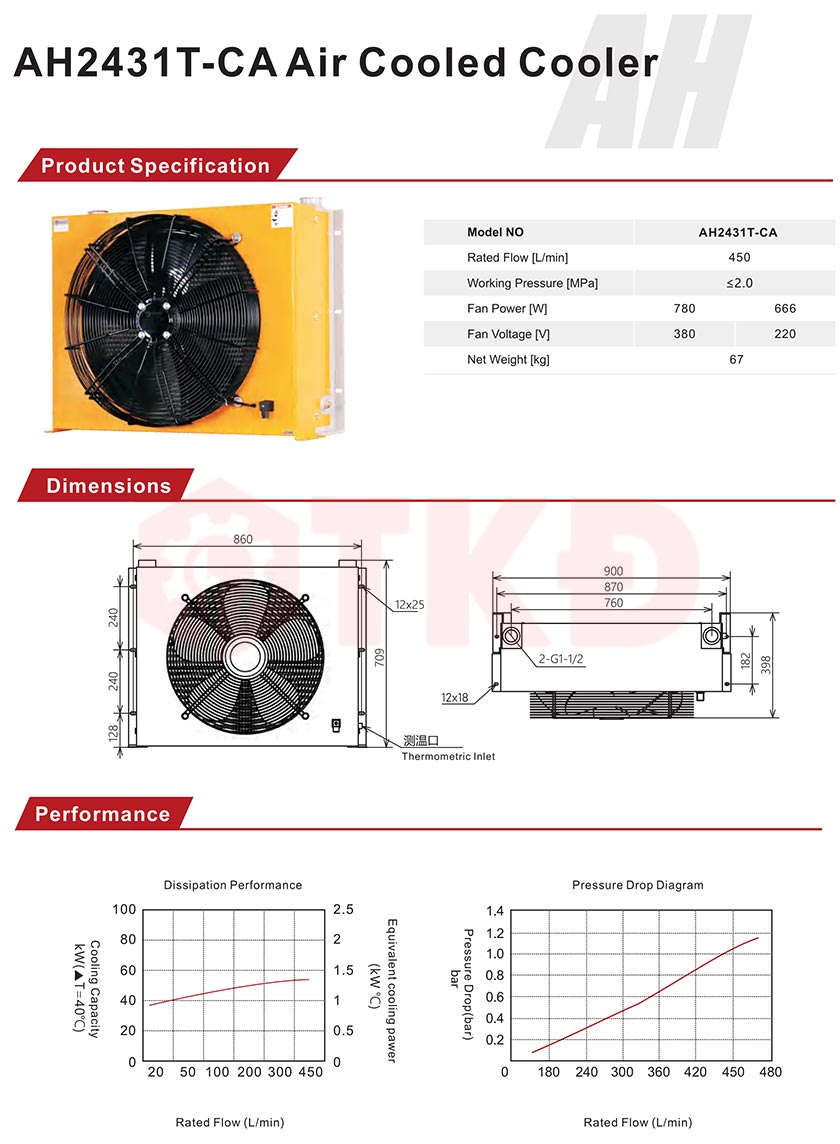

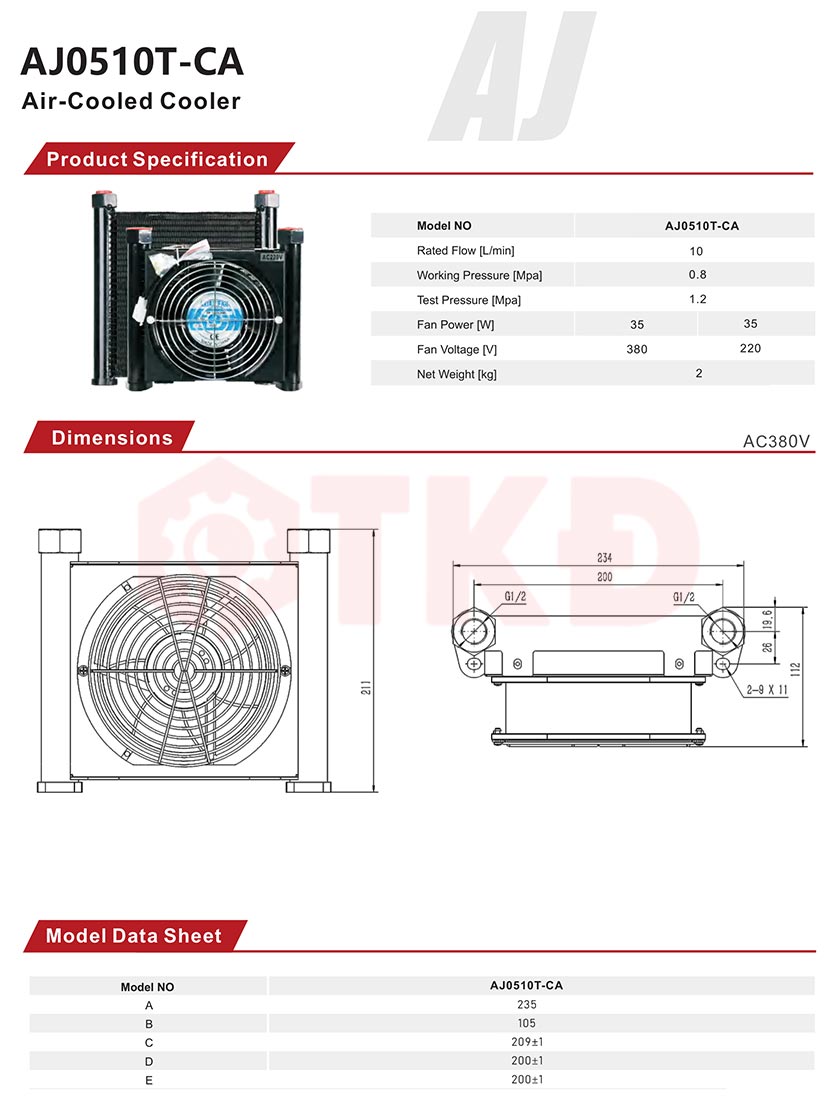

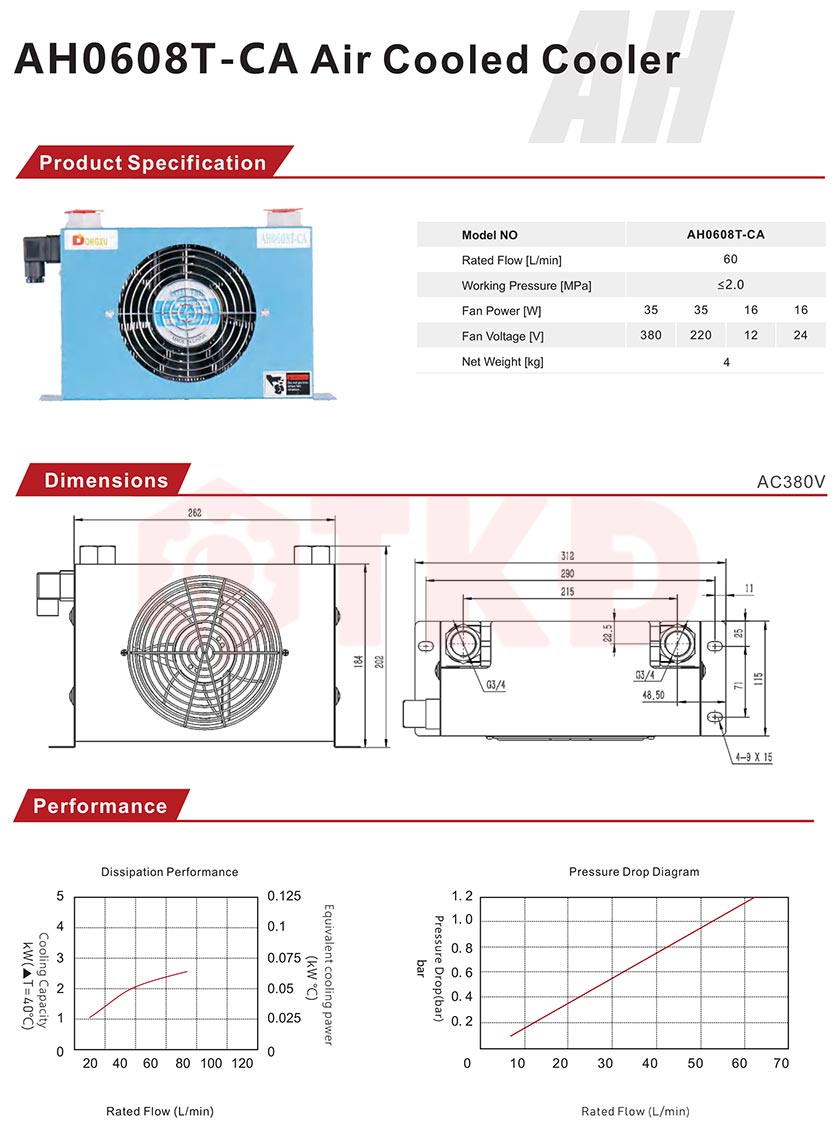

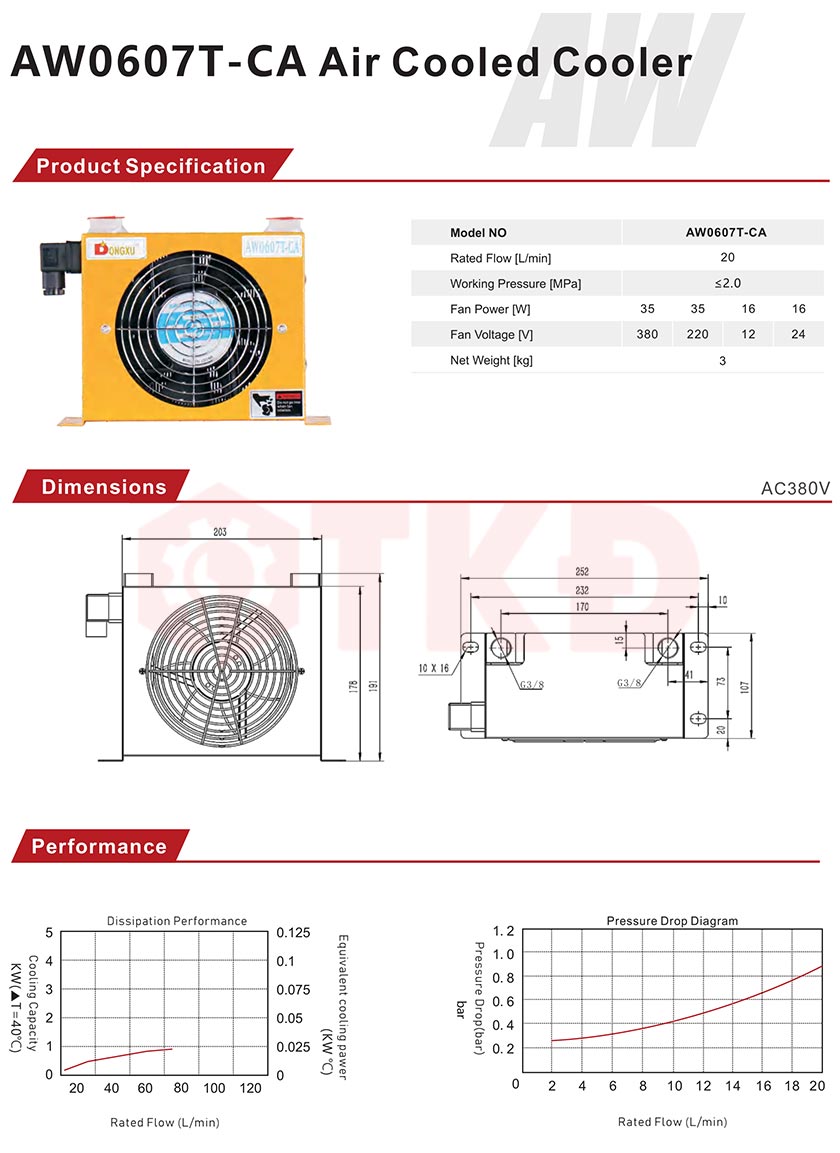

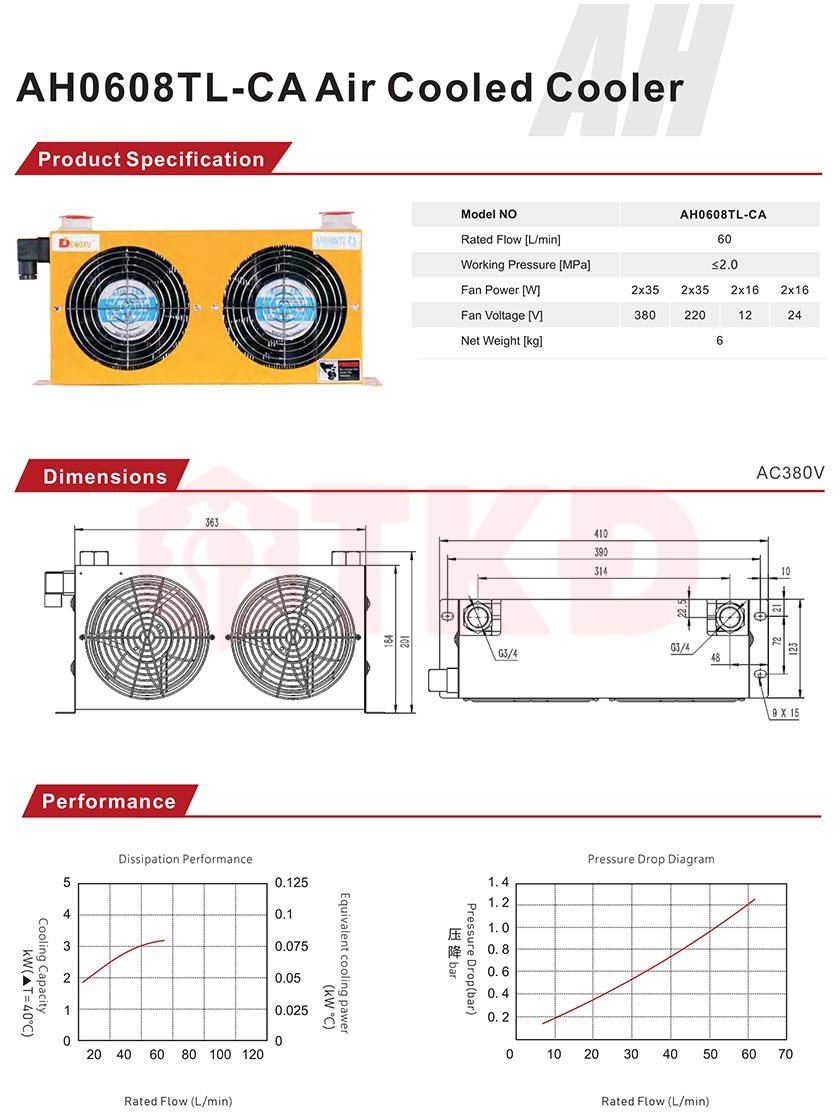

Thông số kỹ thuật quạt làm mát dầu thủy lực AH, AW, AJ
Vì sao hệ thống thủy lực cần kiểm soát nhiệt dầu?
Trong quá trình vận hành, ma sát giữa các chi tiết, tổn thất áp suất và thời gian làm việc kéo dài làm nhiệt độ dầu tăng cao. Dầu quá nóng có thể giảm độ nhớt, nhanh biến chất, làm giảm khả năng bôi trơn và ảnh hưởng đến phớt, bơm, van cùng các bộ phận thủy lực khác.
Quạt làm mát dầu giúp đưa nhiệt từ dầu ra môi trường thông qua lõi tản nhiệt nhôm và luồng gió cưỡng bức. Nhờ đó, dầu được làm mát trước khi quay trở lại hệ thống, góp phần duy trì khả năng vận hành ổn định và giảm nguy cơ dừng máy do quá nhiệt.
Đặc điểm nổi bật két giải nhiệt dầu
- Làm mát dầu bằng không khí, không cần sử dụng nguồn nước giải nhiệt.
- Lõi tản nhiệt nhôm có diện tích trao đổi nhiệt lớn và trọng lượng nhẹ.
- Quạt điện tạo luồng gió cưỡng bức, hỗ trợ tản nhiệt nhanh.
- Có nhiều mức lưu lượng để lựa chọn theo công suất hệ thống.
- Nhiều phiên bản điện áp AC và DC, thuận tiện khi lắp trên máy công nghiệp hoặc thiết bị di động.
- Kết cấu gọn, dễ bố trí tại đường dầu hồi hoặc đường tuần hoàn làm mát.
- Hỗ trợ duy trì độ nhớt của dầu và bảo vệ các thiết bị thủy lực.
- Giảm nguy cơ dừng máy do nhiệt độ dầu tăng cao.

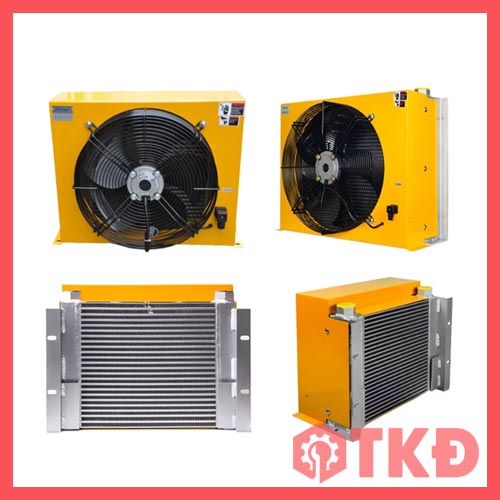

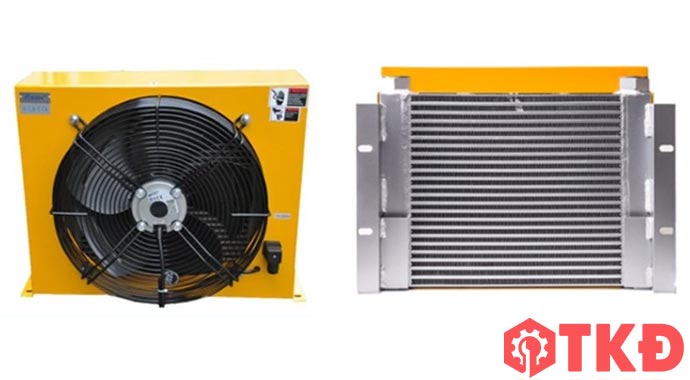

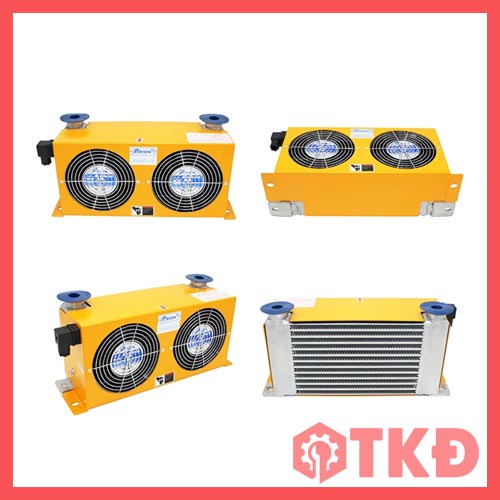

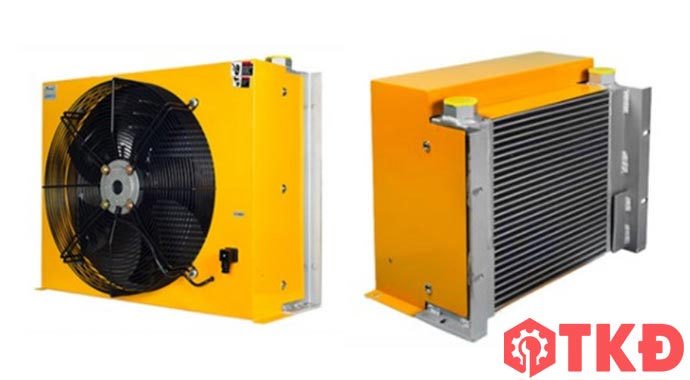

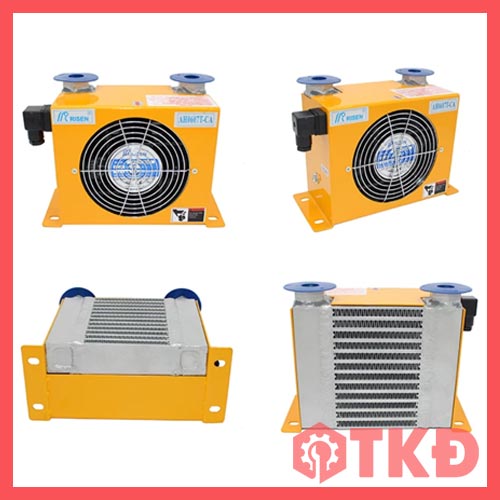

Cấu tạo của két giải nhiệt dầu

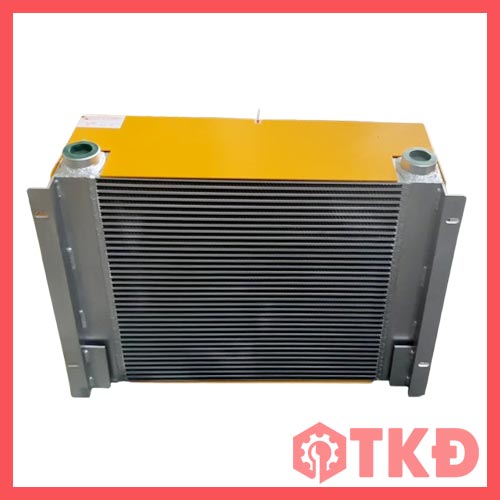

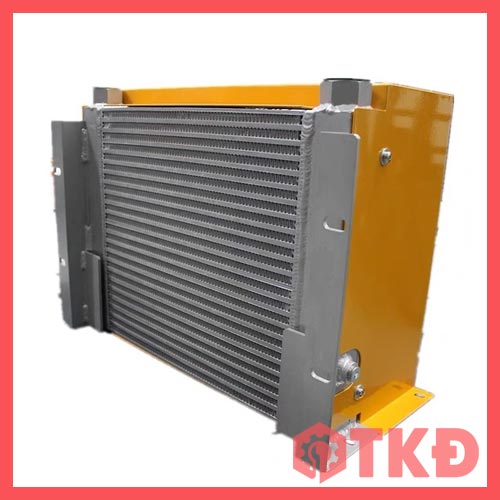

- Lõi tản nhiệt: Được chế tạo từ hợp kim nhôm, gồm nhiều đường dẫn dầu và cánh tản nhiệt giúp tăng diện tích trao đổi nhiệt.
- Động cơ quạt: Cung cấp chuyển động cho cánh quạt, sử dụng điện áp AC hoặc DC tùy phiên bản.
- Cánh quạt và lưới bảo vệ: Tạo luồng gió qua lõi tản nhiệt và hạn chế vật lạ tiếp xúc với cánh quạt.
- Khung bảo vệ: Giữ chắc lõi tản nhiệt, động cơ và các bộ phận liên quan.
- Cổng dầu vào và ra: Kết nối quạt làm mát với đường dầu của hệ thống thủy lực.
- Cổng lắp cảm biến nhiệt: Có trên một số model, dùng để lắp cảm biến hoặc công tắc điều khiển quạt.
Nguyên lý làm mát dầu của quạt tản nhiệt dầu
Dầu nóng từ hệ thống được dẫn vào lõi tản nhiệt. Khi dầu đi qua các đường dẫn bên trong, nhiệt truyền từ dầu sang bề mặt nhôm. Quạt điện thổi không khí qua các cánh tản nhiệt để đưa nhiệt ra môi trường, sau đó dầu đã được làm mát quay trở lại thùng dầu hoặc tiếp tục tuần hoàn trong hệ thống.
Hiệu quả giải nhiệt phụ thuộc vào lưu lượng dầu, nhiệt độ dầu đầu vào, nhiệt độ không khí, độ thông thoáng tại vị trí lắp và khả năng tản nhiệt của từng model.
Khi nào nên lắp quạt làm mát dầu?
Quạt giải nhiệt phù hợp với hệ thống có nhiệt độ dầu tăng nhanh, máy vận hành liên tục hoặc thùng dầu không đủ khả năng tản nhiệt tự nhiên. Thiết bị cũng cần thiết khi dầu thường xuyên nóng lên trong giờ cao điểm, máy xuất hiện tình trạng giảm lực sau một thời gian hoạt động hoặc các chi tiết thủy lực nhanh xuống cấp do nhiệt.
Việc chọn đúng lưu lượng và công suất giải nhiệt giúp hệ thống duy trì nhiệt độ ổn định mà không làm tăng tổn thất áp suất trên đường dầu.
Ưu điểm và lợi ích thực tế bộ làm mát dầu thủy lực
- Giảm nhiệt độ dầu và hạn chế hiện tượng dầu quá nóng.
- Duy trì độ nhớt và khả năng bôi trơn của dầu thủy lực.
- Hỗ trợ bơm, van, phớt và xi lanh làm việc ổn định hơn.
- Giảm nguy cơ rò rỉ do gioăng, phớt bị lão hóa bởi nhiệt.
- Kéo dài thời gian sử dụng dầu, góp phần giảm chi phí bảo dưỡng.
- Hạn chế thời gian dừng máy và tăng tính liên tục của quá trình sản xuất.
- Không cần hệ thống cấp nước như bộ trao đổi nhiệt dầu – nước.
- Thuận tiện thay thế, vệ sinh và bảo trì định kỳ.
Ứng dụng quạt giải nhiệt dầu thủy lực
- Bộ nguồn và trạm nguồn thủy lực.
- Máy ép thủy lực, máy ép nhựa và máy đúc.
- Máy CNC và dây chuyền gia công cơ khí.
- Máy xúc, máy nâng và máy công trình.
- Máy nông nghiệp và thiết bị di động.
- Hệ thống thủy lực trên tàu thuyền.
- Thiết bị khai thác, luyện kim và sản xuất công nghiệp.
- Các hệ thống truyền động thủy lực làm việc liên tục.
Cách chọn quạt làm mát dầu phù hợp
Khi lựa chọn quạt làm mát dầu thủy lực, cần căn cứ vào lưu lượng dầu thực tế, nhiệt lượng cần giải phóng, áp suất tại vị trí lắp, kích thước cổng dầu và điện áp nguồn. Không nên chỉ chọn theo lưu lượng tối đa vì khả năng làm mát còn phụ thuộc vào chênh lệch nhiệt độ giữa dầu và không khí.
Cần kiểm tra đúng mã model, điện áp quạt, kiểu ren và kích thước lắp đặt trước khi đặt hàng. Với các hệ thống có lưu lượng lớn hoặc vận hành liên tục, nên tính thêm công suất tản nhiệt và tổn thất áp suất để chọn thiết bị phù hợp.
Địa chỉ cung cấp quạt làm mát dầu thủy lực
Thủy Khí Điện cung cấp quạt làm mát dầu thủy lực AH, AW, AJ với nhiều mức lưu lượng và điện áp khác nhau. Khách hàng có thể cung cấp lưu lượng dầu, nhiệt độ làm việc, điện áp nguồn, kích thước cổng ren và không gian lắp đặt để được tư vấn model phù hợp.
