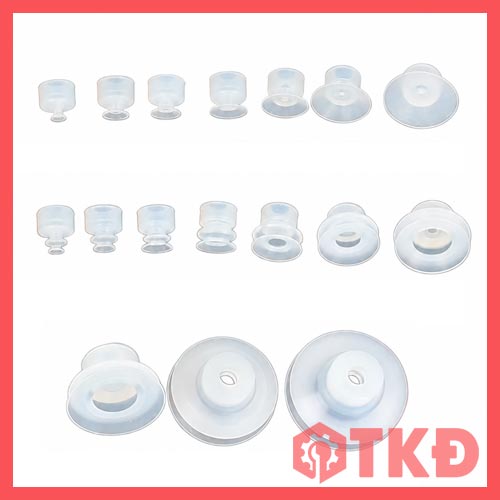

Giác hút chân không HSP là bộ phận tiếp xúc và giữ vật trong hệ thống gắp bằng chân không, phù hợp cho tay gắp robot, máy lấy sản phẩm nhựa, máy cấp phôi và máy đóng gói. Dòng sản phẩm có cấu hình một tầng và hai tầng, giúp lựa chọn theo kích thước vật, bề mặt tiếp xúc và yêu cầu chuyển động của máy.
Với nhiều đường kính miệng hút cùng tùy chọn silicone trắng hoặc cao su nitrile NBR đen, HSP đáp ứng nhu cầu lắp mới và thay thế giác hút trong nhiều hệ thống tự động hóa. Khi chọn đúng cấu hình và đầu gá, sản phẩm hỗ trợ tiếp xúc ổn định, giữ vật và thực hiện thao tác gắp thả theo chu kỳ.

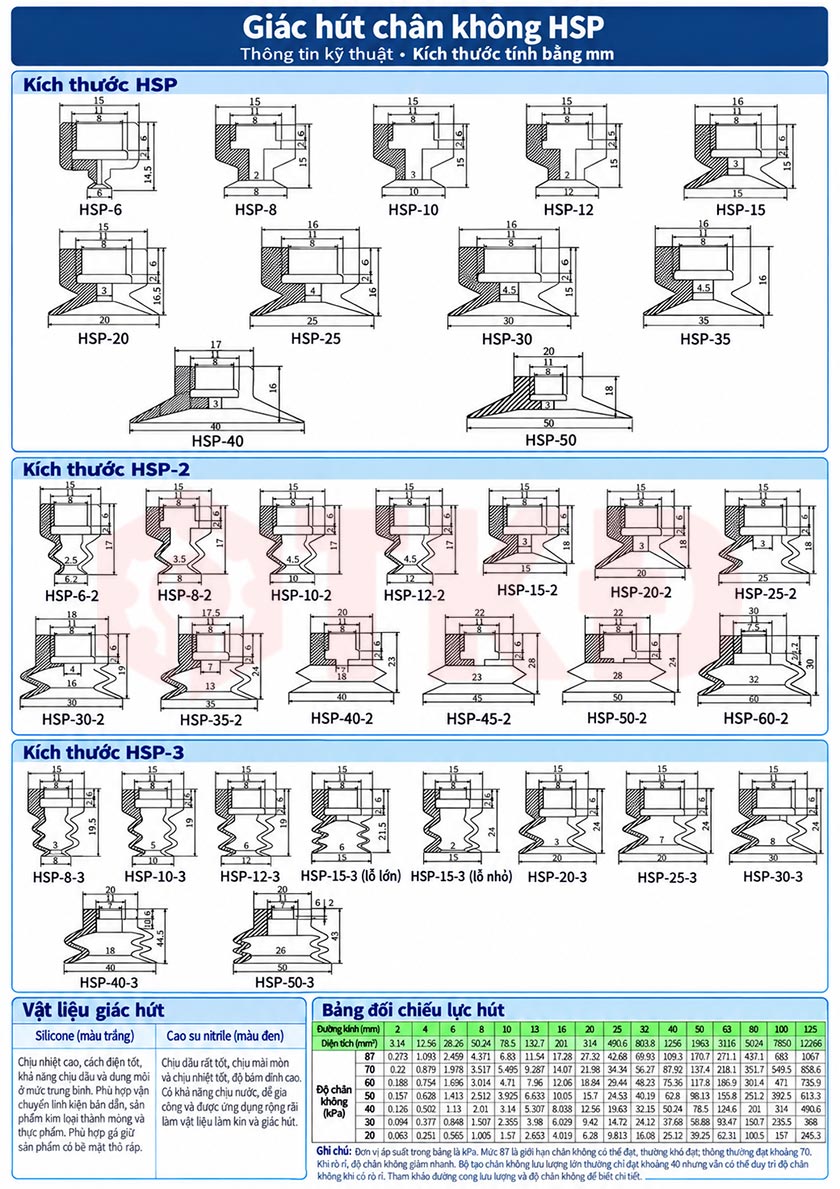

Thông số kỹ thuật giác hút chân không HSP
Khi nào nên chọn HSP một tầng hay hai tầng?

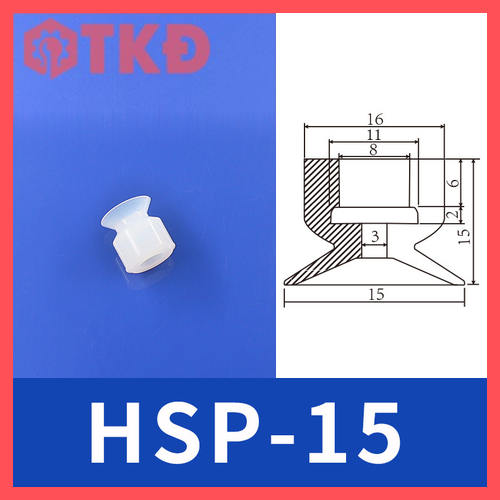

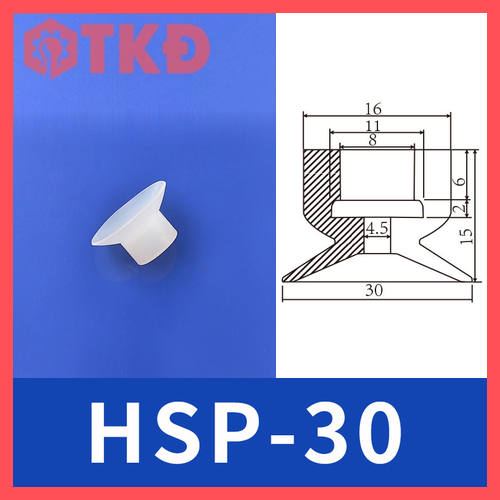

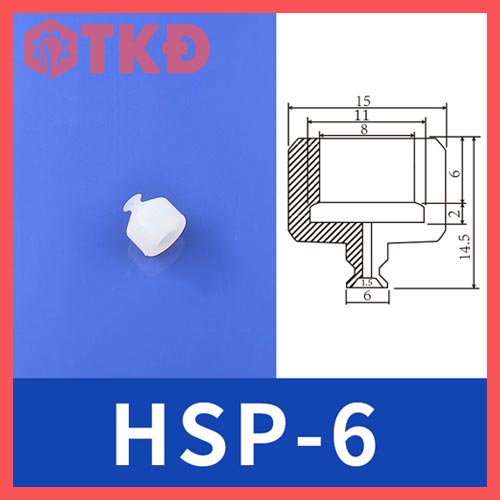

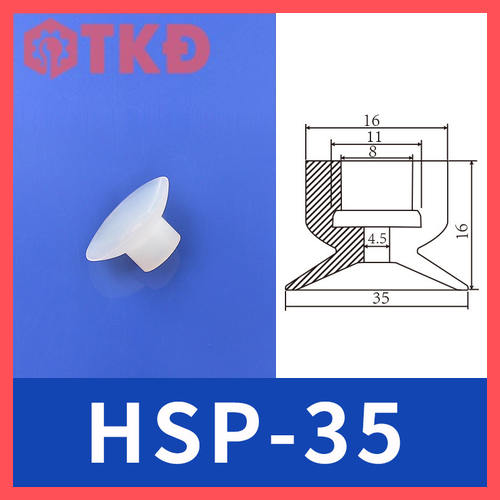

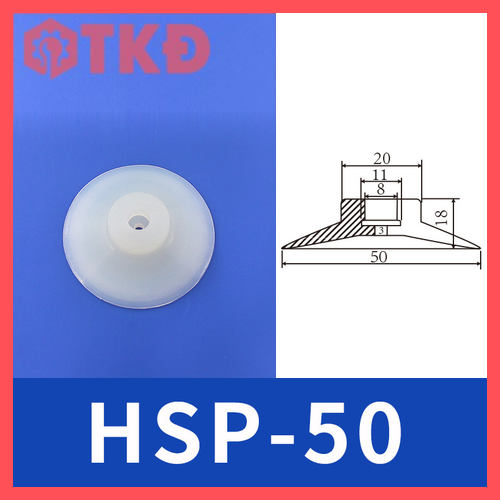

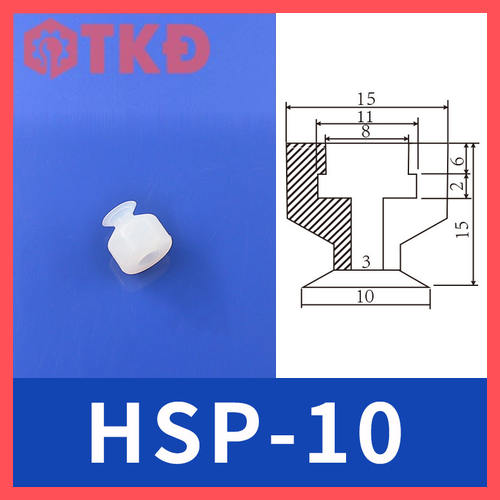

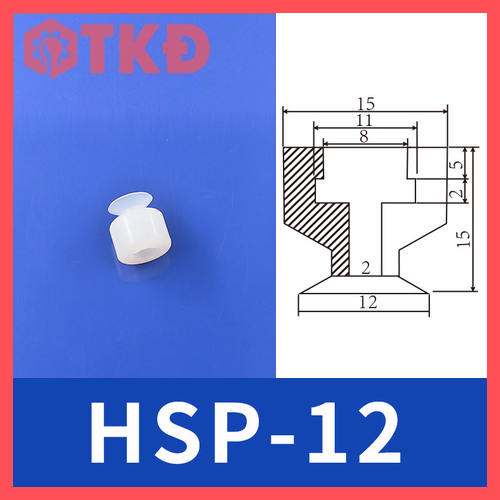

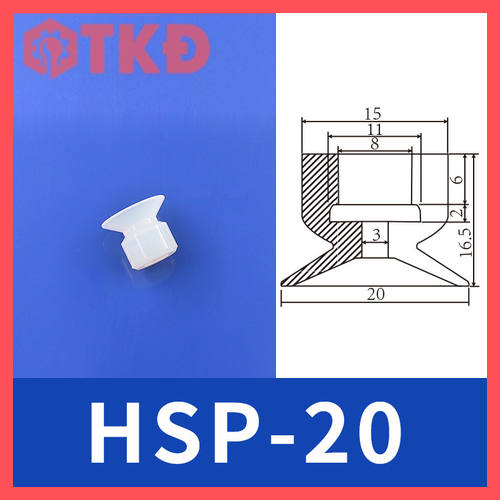

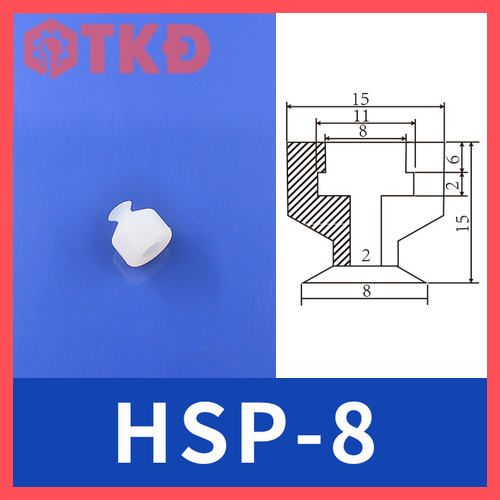

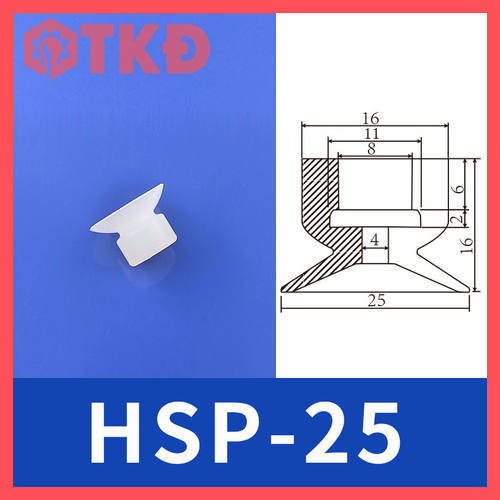

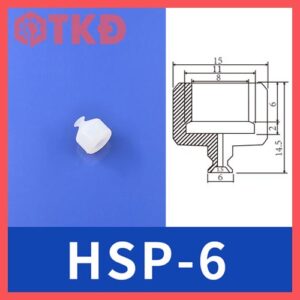

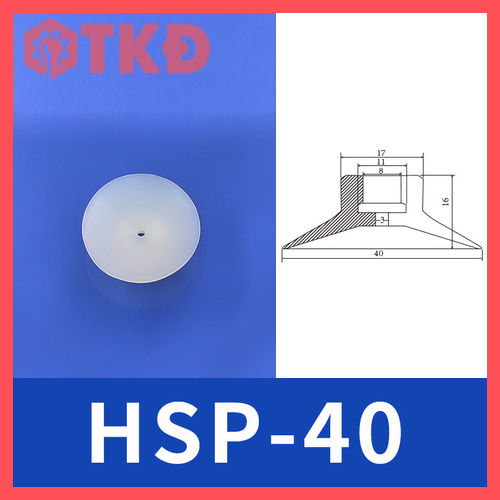

HSP một tầng có chiều cao thấp hơn ở phần lớn các kích thước tương ứng, phù hợp khi cần bố trí đầu hút gọn và bề mặt vật ít chênh lệch độ cao. Đây là lựa chọn nên cân nhắc cho các vị trí gắp có khoảng tiếp cận hạn chế.

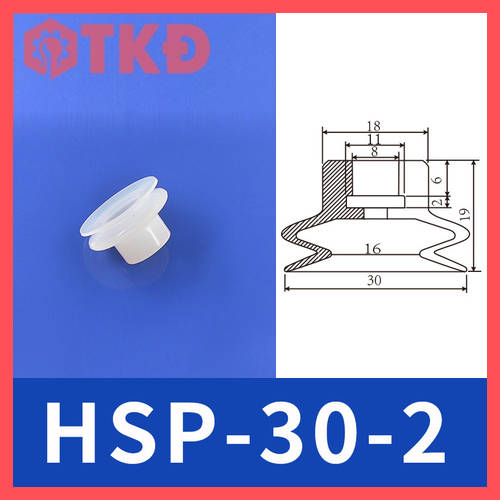

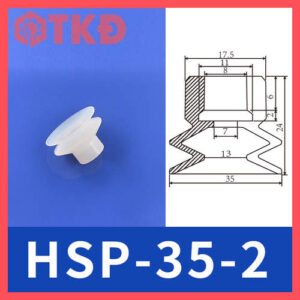

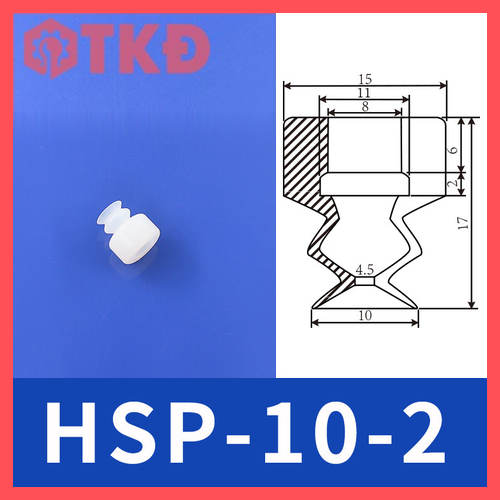

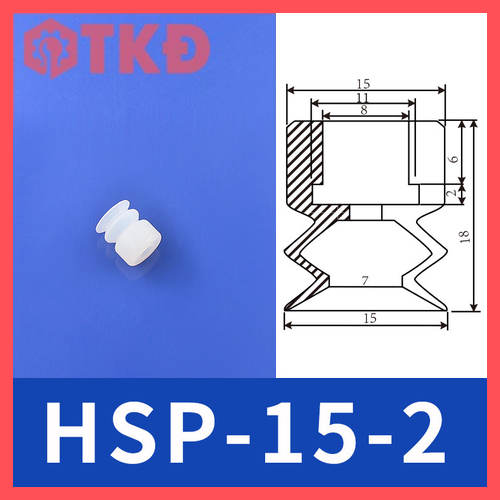

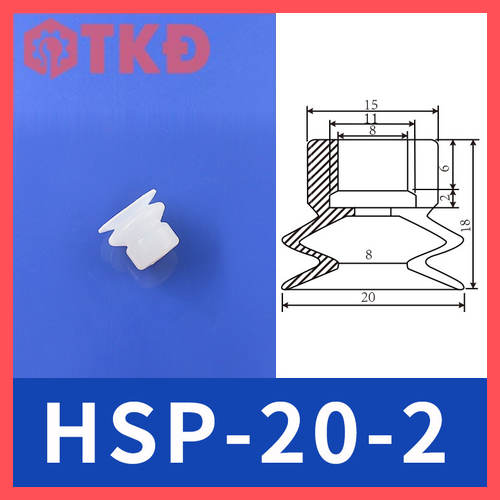

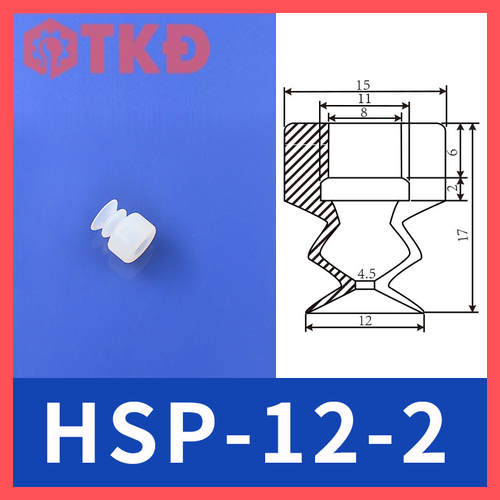

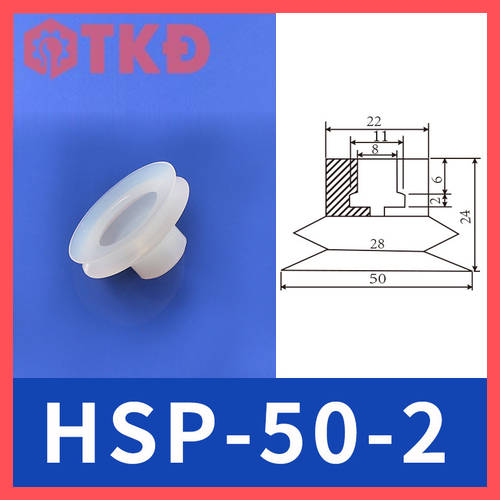

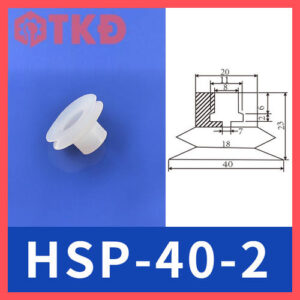

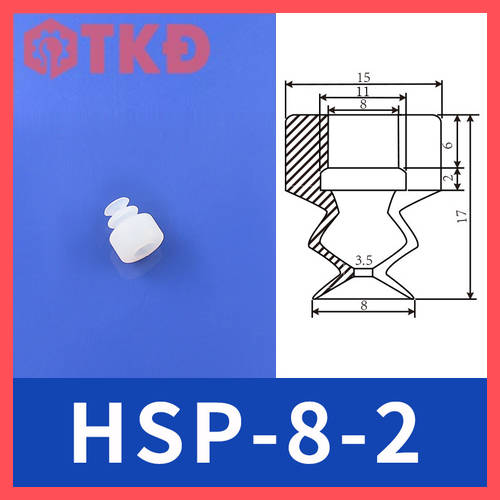

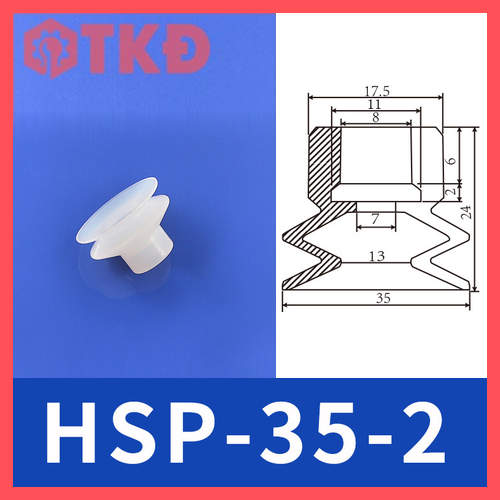

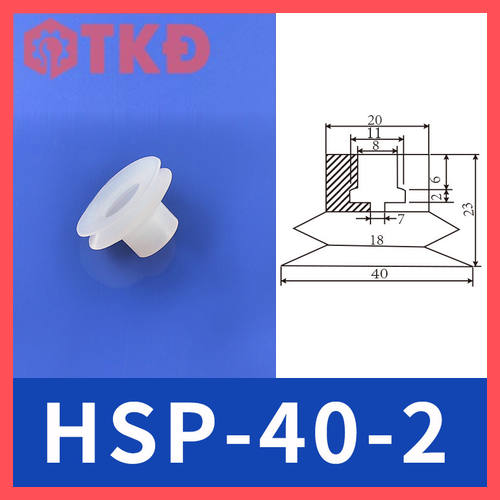

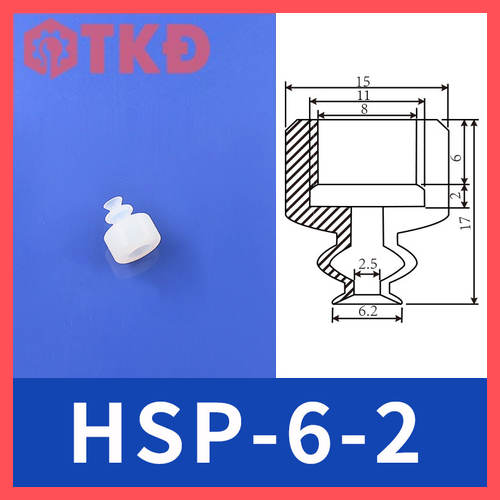

HSP hai tầng có thân dạng nhún, hỗ trợ biến dạng khi tiếp xúc và bù chênh lệch chiều cao của vật. Cấu tạo này hữu ích khi vị trí đặt sản phẩm chưa đồng đều hoặc cần độ đàn hồi tại đầu hút. Số tầng nhiều hơn không đồng nghĩa với lực hút lớn hơn; khả năng giữ vật còn phụ thuộc đường kính hút hữu hiệu, mức chân không, độ kín và điều kiện chuyển động.
Đặc điểm nổi bật cốc hút chân không HSP
- Hai cấu hình thân hút: Một tầng và hai tầng, thuận tiện lựa chọn theo không gian lắp và yêu cầu tiếp xúc.
- Nhiều kích thước miệng hút: Dải kích thước trong tài liệu từ Ø6 đến Ø60 mm, tùy mã và số tầng.
- Hai tùy chọn vật liệu: Silicone trắng hoặc NBR đen, giúp lựa chọn theo môi trường và bề mặt sản phẩm.
- Thân đàn hồi: Hỗ trợ tạo tiếp xúc kín tại miệng hút; loại nhiều tầng có thêm khả năng nhún khi chạm vật.
- Lắp qua đầu gá chân không: Có thể kết hợp với đầu gá hoặc ty gá phù hợp để bố trí trên cụm tay gắp.
Chọn vật liệu theo điều kiện sử dụng
Silicone trắng có đặc tính chịu nhiệt và cách điện. Theo tài liệu sản phẩm, vật liệu này được sử dụng cho linh kiện bán dẫn, sản phẩm kim loại mỏng, thực phẩm và một số bề mặt tương đối thô. Với ứng dụng tiếp xúc thực phẩm, cần kiểm tra yêu cầu chứng nhận của loại vật liệu được cung cấp.
NBR đen nổi bật ở khả năng chịu dầu và chịu mài mòn, phù hợp nhiều ứng dụng công nghiệp thông dụng. Khi vật cần hút có dầu hoặc giác hút tiếp xúc lặp lại thường xuyên, đây là lựa chọn nên cân nhắc. Mức nhiệt độ sử dụng và khả năng tương thích hóa chất cần được xác nhận theo loại vật liệu thực tế.
Ứng dụng núm hút chân không HSP trong hệ thống gắp tự động
- Máy ép nhựa: Lấy và chuyển sản phẩm sau quá trình ép khuôn.
- Tay gắp robot: Giữ, di chuyển và đặt chi tiết tại vị trí yêu cầu.
- Máy cấp phôi: Gắp chi tiết để đưa vào công đoạn tiếp theo.
- Máy đóng gói: Hút giữ và chuyển sản phẩm trong quá trình sắp xếp, đóng gói.
- Dây chuyền tự động hóa: Kết hợp nhiều giác hút trên một cụm gá theo hình dạng và kích thước vật.
Kiểm tra đúng đầu gá trước khi thay giác hút
Khi thay HSP, chỉ đối chiếu đường kính miệng hút là chưa đủ. Cần kiểm tra cả kích thước cổ gá, khoang lắp, chiều cao và lỗ dẫn chân không để giác hút lắp đúng với đầu gá hiện có. Đặc biệt, HSP-15-3 có hai phiên bản lỗ khác nhau nên cần xác định rõ trước khi đặt hàng.
Nếu hệ thống cần bù hành trình tiếp xúc, có thể cân nhắc kết hợp với ty gá giác hút chân không có lò xo giảm chấn, sau khi kiểm tra kích thước tương thích. Đồng thời, nên lựa chọn bộ tạo chân không, ống dẫn khí và đầu nối phù hợp để hỗ trợ cấp chân không ổn định cho cụm hút.
Tư vấn lựa chọn đầu hút chân không HSP
Thủy Khí Điện cung cấp giác hút chân không HSP phục vụ nhu cầu lắp mới, thay thế và bảo trì hệ thống gắp tự động. Để được tư vấn đúng loại, khách hàng có thể gửi mã đang dùng, ảnh giác hút, kích thước đầu gá và thông tin vật cần gắp.
