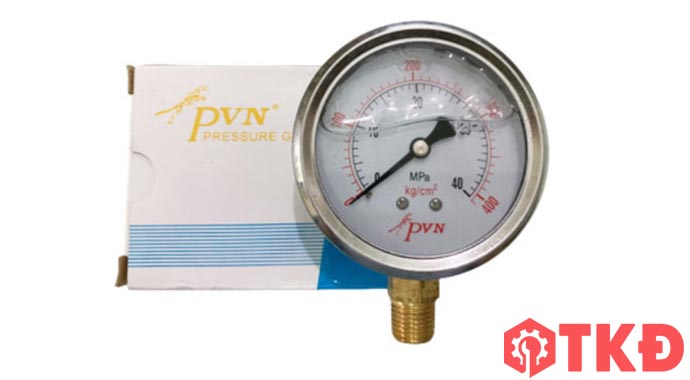

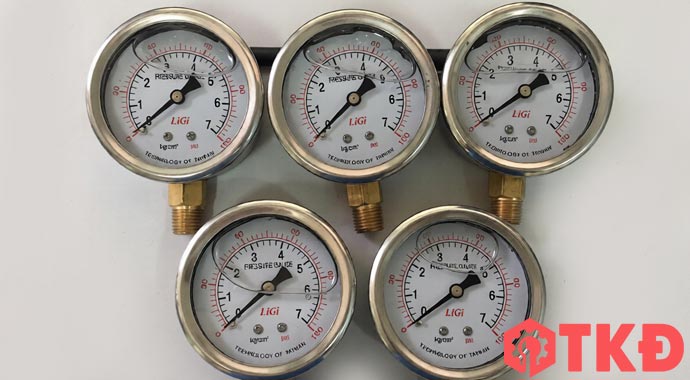

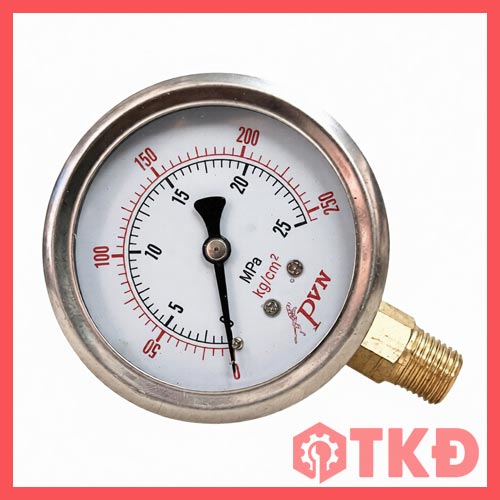

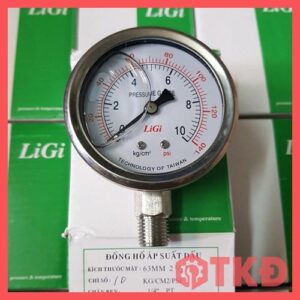

Đồng hồ đo áp suất có dầu chân đứng là thiết bị dùng để theo dõi và kiểm soát áp suất trong các hệ thống khí nén, thủy lực, nước, dầu và nhiều ứng dụng công nghiệp khác. Sản phẩm được sử dụng phổ biến nhờ khả năng làm việc ổn định, dễ quan sát và phù hợp với môi trường có rung động hoặc áp suất dao động liên tục.
So với đồng hồ khô, đồng hồ có dầu giúp kim chỉ thị ổn định hơn, hạn chế rung lắc, hỗ trợ quan sát chính xác và tăng độ bền khi sử dụng. Với thiết kế chân đứng kết nối phía dưới, sản phẩm phù hợp lắp trên đường ống, cụm van, bơm, bình chứa và nhiều thiết bị công nghiệp.
Cấu tạo của đồng hồ đo áp suất có dầu chân đứng

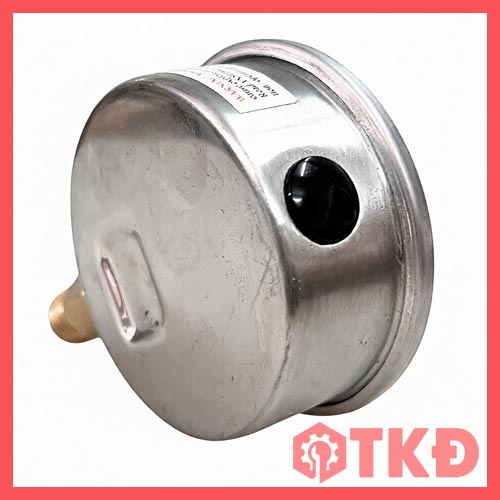

Vỏ đồng hồ
- Làm từ inox
- Chống ăn mòn và bảo vệ tốt các chi tiết bên trong
- Hạn chế bụi bẩn và hơi ẩm xâm nhập

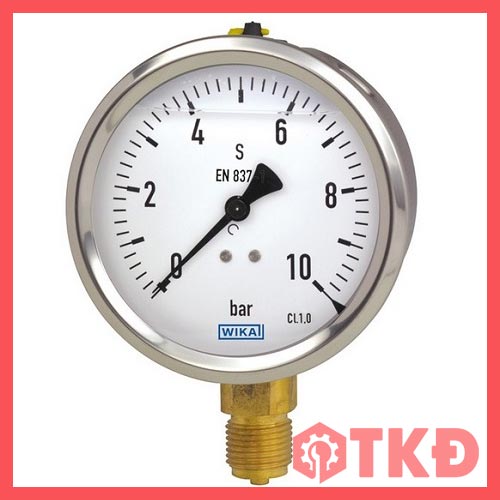

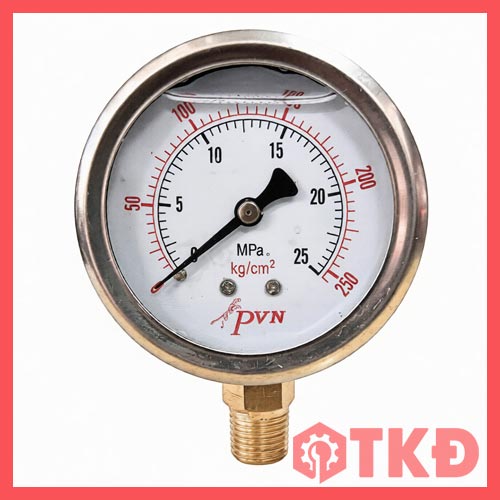

Mặt đồng hồ và kim chỉ thị
- Mặt số rõ ràng, dễ đọc
- Hiển thị đơn vị kg/cm², MPa
- Kính cường lực giúp tăng độ bền
- Kim chỉ thị hoạt động ổn định
Ống bourdon
- Là bộ phận cảm biến áp suất chính
- Giúp truyền chuyển động đến kim hiển thị
- Hỗ trợ đo áp suất chính xác và ổn định

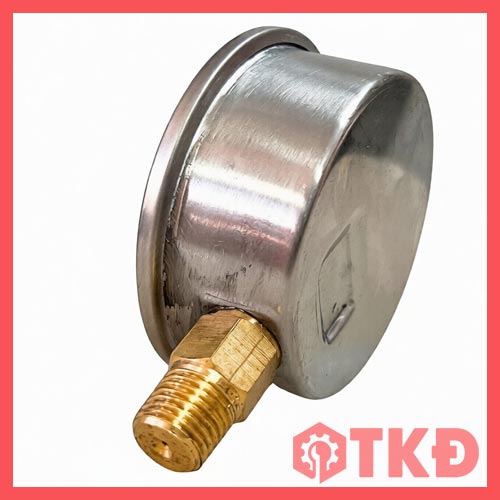

Chân kết nối

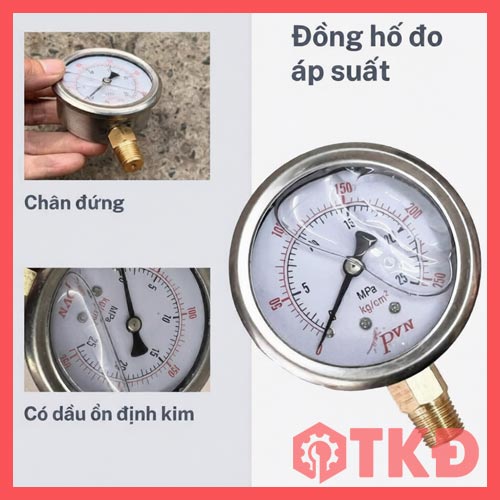

- Kiểu chân đứng, kết nối phía dưới
- Thường làm từ đồng thau
- Dễ lắp đặt trên nhiều hệ thống
Dầu giảm chấn
- Thường dùng glycerin hoặc silicone
- Giúp giảm rung kim
- Chống sốc áp
- Tăng độ bền cho cơ cấu bên trong
Ưu điểm
- Đo áp suất ổn định, dễ quan sát
- Chống rung và chống sốc tốt
- Phù hợp môi trường có dao động áp suất
- Độ bền cao, sử dụng lâu dài
- Có nhiều dải đo từ thấp đến cao
- Dễ lắp đặt và thay thế
- Ứng dụng được cho nhiều hệ thống khác nhau
Hướng dẫn lựa chọn
- Chọn dải đo lớn hơn áp suất làm việc thực tế khoảng 1.5 đến 2 lần
- Chọn đúng kích thước mặt theo vị trí quan sát
- Chọn đúng ren kết nối để lắp đặt chính xác
- Kiểm tra môi chất làm việc có phù hợp với vật liệu đồng hồ hay không
- Ưu tiên đồng hồ có dầu nếu hệ thống có rung động hoặc dao động áp suất
Ứng dụng
- Hệ thống khí nén: Máy nén khí, bình tích áp, bộ lọc khí, bộ điều áp, cụm van khí nén
- Hệ thống thủy lực: Bơm thủy lực, trạm nguồn thủy lực, van áp, xi lanh thủy lực, cụm điều khiển áp suất
- Hệ thống nước: Đường ống nước, máy bơm, hệ thống cấp nước, hệ thống xử lý nước
- Máy móc công nghiệp: Máy ép, máy đúc, máy tự động, thiết bị sản xuất công nghiệp
