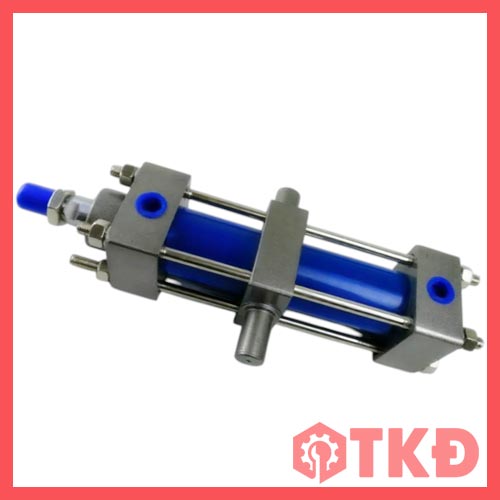

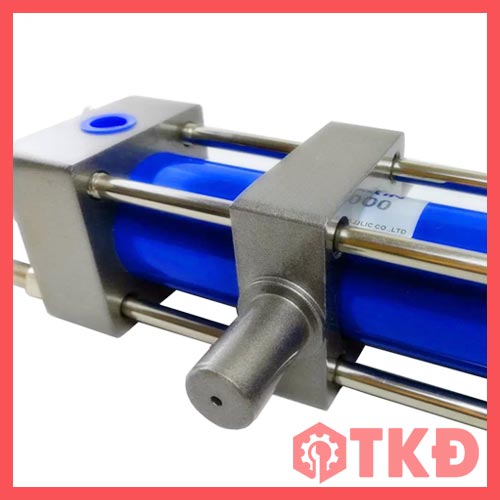

Đế giữa TC cho xi lanh thủy lực MOB / HOB là phụ kiện lắp đặt tại vị trí giữa thân xi lanh, giúp cố định xi lanh trên khung máy và tạo trục xoay trong quá trình làm việc. Sản phẩm phù hợp với các cơ cấu có góc chuyển động thay đổi, cần hạn chế lực lệch tâm và tăng độ ổn định khi ty piston tiến lùi.

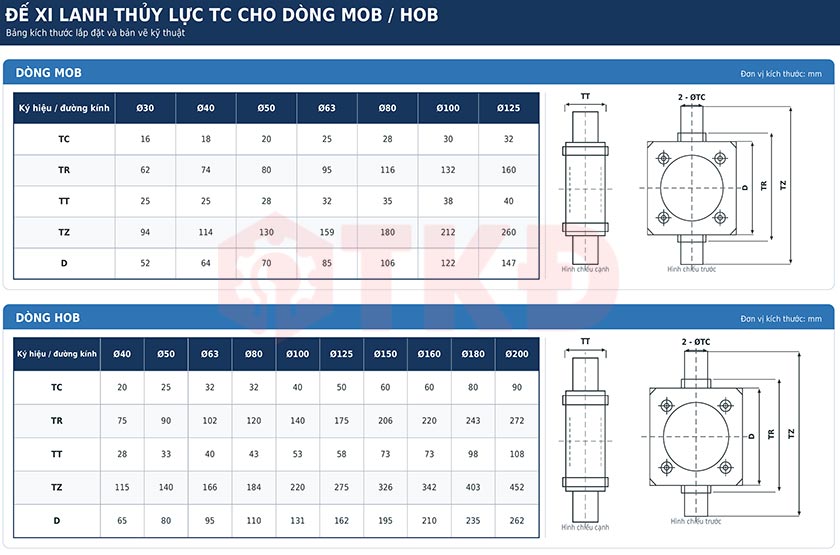

Thông số kỹ thuật đế xi lanh thủy lực TC
Khi nào nên sử dụng đế giữa TC?
Đế TC phù hợp với hệ thống mà thân xi lanh cần xoay theo chuyển động của cơ cấu máy. Hai trục đối xứng hai bên đế được đặt vào gối đỡ hoặc giá máy, cho phép xi lanh quay quanh trục lắp nhưng vẫn giữ đúng vị trí làm việc.
So với cách cố định cứng toàn bộ thân xi lanh, kiểu lắp TC giúp giảm tải ngang lên ty piston, hạn chế mài mòn phớt và hỗ trợ xi lanh vận hành ổn định hơn trong các cơ cấu nâng hạ, đóng mở hoặc thay đổi góc liên tục.
Đặc điểm nổi bật đế ben thủy lực TC
- Lắp tại vị trí giữa thân xi lanh dầu.
- Có hai trục TC đối xứng để liên kết với gối đỡ.
- Cho phép thân xi lanh xoay quanh trục trong quá trình làm việc.
- Hỗ trợ giảm lực lệch tâm tác động lên ty piston.
- Kết cấu chắc chắn, phù hợp với môi trường máy móc công nghiệp.
- Có nhiều kích thước dùng cho xi lanh MOB và HOB.
- Dễ thay thế khi đế cũ bị mòn, cong hoặc không còn đảm bảo độ đồng tâm.

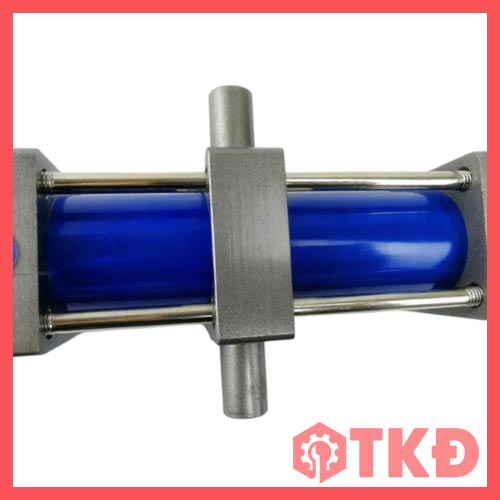

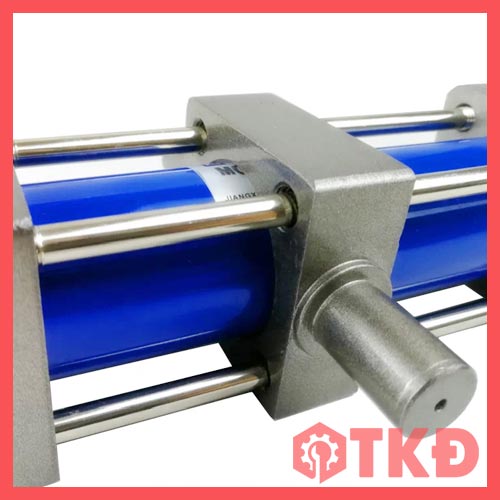

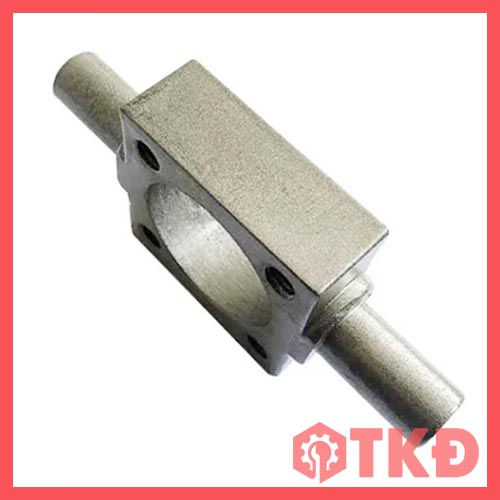

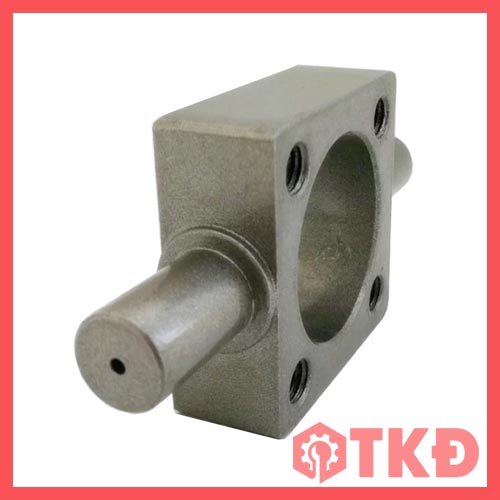

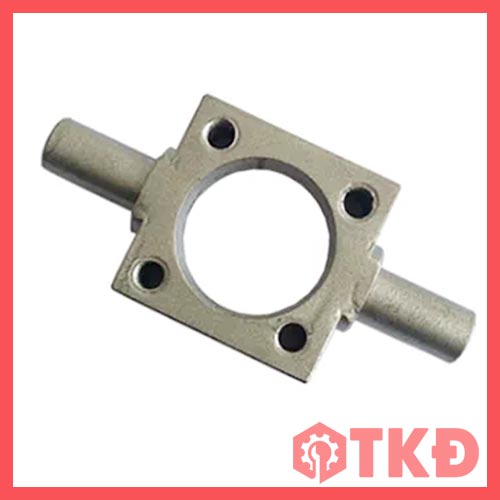

Cấu tạo của đế giữa thủy lực TC
- Thân đế lắp bao quanh vị trí giữa xi lanh.
- Hai trục TC nhô ra đối xứng hai bên.
- Bề mặt lắp ghép với thân xi lanh và hệ thống thanh giằng.
- Các vị trí định tâm giúp đế lắp chắc chắn và giữ đúng trục làm việc.
Kết cấu hai trục giúp xi lanh có thể xoay theo một mặt phẳng xác định. Đây là điểm khác biệt chính của đế TC so với các kiểu đế mặt bích hoặc đế chân cố định.
Ưu điểm và lợi ích thực tế đế dầu TC
- Giúp xi lanh thích nghi với cơ cấu có góc làm việc thay đổi.
- Giảm nguy cơ cong ty piston do lắp sai tâm.
- Hạn chế mài mòn phớt, bạc dẫn hướng và bề mặt ty.
- Tăng độ ổn định của hệ thống thủy lực khi vận hành.
- Hỗ trợ kéo dài tuổi thọ xi lanh và giảm chi phí bảo trì.
- Nhiều kích thước để lựa chọn đúng theo dòng MOB hoặc HOB.
- Thuận tiện cho việc thay thế, sửa chữa và cải tạo máy.
Ứng dụng đế xy lanh dầu TC
Đế giữa TC được sử dụng trong máy ép, bàn nâng, máy công nghiệp, cơ cấu đóng mở, thiết bị nâng hạ, dây chuyền sản xuất và các hệ thống thủy lực có chuyển động xoay quanh điểm cố định.
Sản phẩm đặc biệt phù hợp với vị trí mà thân xi lanh không thể lắp cứng hoàn toàn, cần thay đổi góc theo hành trình nhưng vẫn phải đảm bảo độ chắc chắn và an toàn.
Cách chọn đế TC phù hợp
Khi chọn mua, cần xác định chính xác dòng xi lanh là MOB hay HOB, đường kính piston và kích thước lắp thực tế. Cùng một đường kính xi lanh nhưng đế TC của hai dòng có thể khác nhau về TC, TR, TT, TZ và D.
Không nên chỉ lựa chọn theo đường kính piston. Cần đối chiếu đầy đủ bản vẽ kích thước hoặc cung cấp hình ảnh, model xi lanh và số đo thực tế để tránh mua sai phụ kiện.
Địa chỉ cung cấp đế giữa TC cho xi lanh thủy lực
Thủy Khí Điện cung cấp đế giữa TC cho xi lanh thủy lực MOB / HOB với nhiều kích thước, phù hợp cho nhu cầu lắp mới, thay thế và sửa chữa hệ thống máy. Khách hàng được hỗ trợ kiểm tra model, đối chiếu kích thước và lựa chọn đúng loại đế theo từng dòng xi lanh.
Ngoài đế TC, khách hàng có thể tham khảo thêm các loại đế xy lanh thủy lực FA, FB, CA, CB, LB cùng đầu nối ty xi lanh chữ I và Y Pin để đồng bộ phụ kiện lắp đặt.
