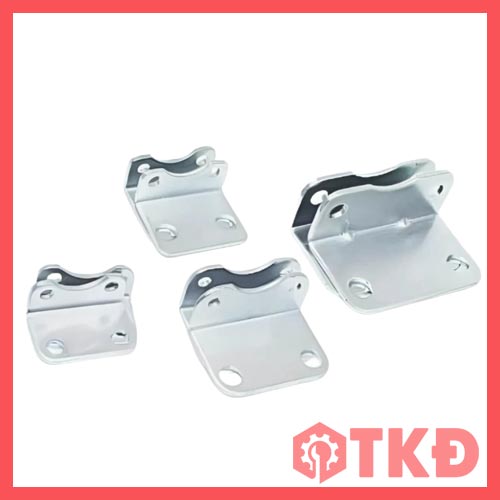

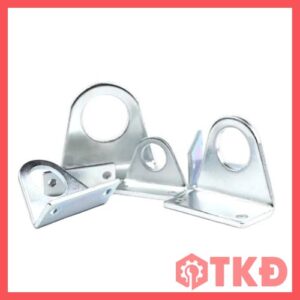

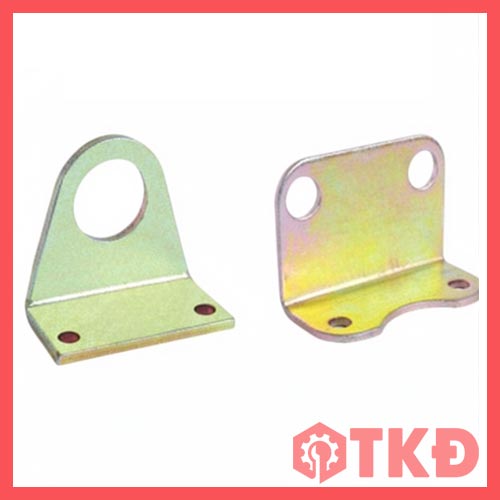

Đế xi lanh khí nén LB là phụ kiện dùng để gá lắp và cố định xy lanh trong quá trình vận hành. Sản phẩm thường được sử dụng cho xi lanh vuông SC, SCJ, TGC, TGU, TGD, TGI và một số dòng xi lanh tròn TGM, TGA, TGL tùy theo kích thước thực tế.
Với thiết kế dạng chân đế chắc chắn, đế LB giúp xi lanh được lắp đặt ổn định trên bệ máy, hạn chế rung lắc, giảm sai lệch trục và hỗ trợ xi lanh chuyển động thẳng, đều trong quá trình làm việc.
Thông số kỹ thuật đế xi lanh khí nén LB

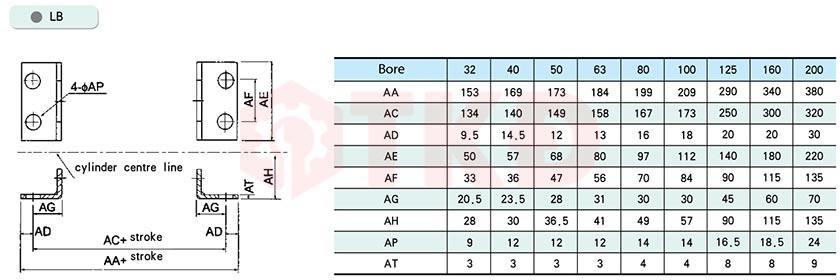

Đế LB lắp cho xi lanh vuông TGC / TGU
Đế LB lắp cho xi lanh vuông TGD / TGI

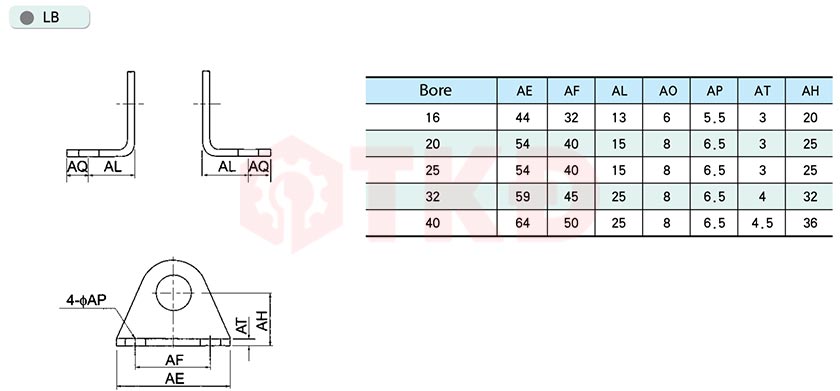

Đế LB lắp cho xi lanh tròn TGA / TGM / TGL
Đế xi lanh khí nén LB dùng để làm gì?
Trong các hệ thống khí nén, xi lanh thường phải làm việc liên tục với lực đẩy và lực kéo lặp lại nhiều lần. Nếu không được gá lắp chắc chắn, xi lanh có thể bị rung, lệch hướng hoặc nhanh hư hỏng các bộ phận liên kết.

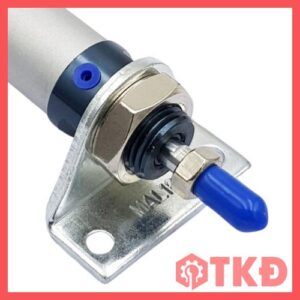

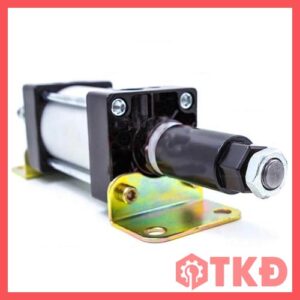

Đế LB được lắp tại phần thân hoặc chân xi lanh, giúp cố định xi lanh xuống bệ máy, khung máy hoặc cụm gá cơ khí. Đây là phụ kiện nhỏ nhưng có vai trò quan trọng trong việc tăng độ ổn định, độ chính xác và tuổi thọ cho toàn bộ hệ thống.
Điểm khác biệt khi chọn đúng đế LB cho xi lanh

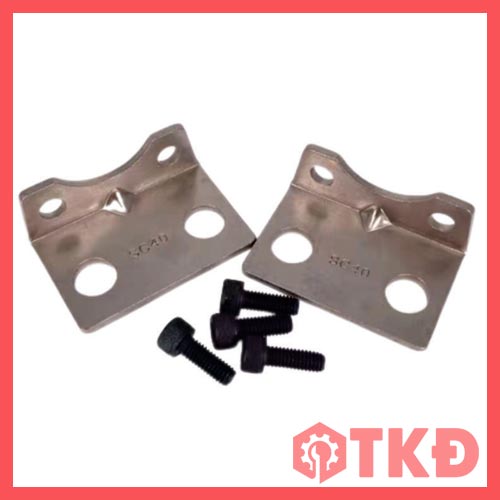

Điểm quan trọng khi chọn đế LB là phải đúng theo đường kính piston và đúng dòng xi lanh sử dụng. Ví dụ, LB-SC32 dùng cho xi lanh SC phi 32, còn LB-40 dùng cho xi lanh phi 40. Việc chọn sai kích thước có thể khiến lỗ bắt không khớp, xi lanh lắp không chắc hoặc bị lệch khi hoạt động.
Đối với máy tự động hóa, máy đóng gói, máy đẩy sản phẩm hoặc cơ cấu kẹp giữ, một bộ đế phù hợp sẽ giúp xi lanh làm việc ổn định hơn, giảm rung động và hạn chế tình trạng lỏng bulong sau thời gian dài vận hành.
Đặc điểm nổi bật đế ben khí nén LB
- Thiết kế dạng chân đế LB chắc chắn, dễ lắp đặt.
- Phù hợp nhiều kích thước ben hơi thông dụng.
- Giúp cố định xi lanh ổn định trên bệ máy hoặc khung máy.
- Hạn chế rung lắc, giảm sai lệch trục khi xi lanh hoạt động.
- Dễ thay thế, chi phí hợp lý, phù hợp dùng trong bảo trì máy móc.
- Có nhiều quy cách cho xi lanh vuông SC, SCJ, TGC, TGU, TGD, TGI và xi lanh tròn TGM, TGA, TGL.

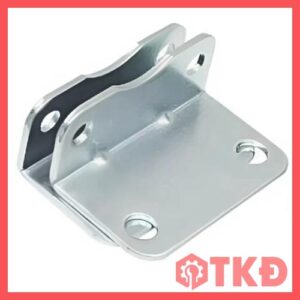

Cấu tạo của đế LB
- Thân đế dạng chữ L hoặc dạng chân gá theo từng dòng xi lanh.
- Lỗ bắt xi lanh theo kích thước tiêu chuẩn.
- Lỗ bắt bulong để cố định xuống bệ máy.
- Bề mặt được xử lý giúp hạn chế gỉ sét và tăng độ bền khi sử dụng.
Cấu tạo của đế LB khá đơn giản nhưng cần độ chính xác tốt để khi lắp vào xi lanh không bị lệch lỗ, không vênh chân và không làm ảnh hưởng đến hướng chuyển động của ty xi lanh.
Ứng dụng thực tế đế ben hơi LB
- Dây chuyền sản xuất tự động.
- Máy đóng gói, máy dán nhãn.
- Máy ép, máy đẩy sản phẩm.
- Hệ thống gá kẹp cơ khí.
- Thiết bị khí nén trong nhà máy, xưởng cơ khí.
- Các cụm máy sử dụng xi lanh SC, SCJ, TGC, TGU, TGD, TGI hoặc TGM, TGA, TGL.
Lưu ý khi lựa chọn đế xi lanh LB
Khi mua đế LB, cần kiểm tra đúng dòng xi lanh, đường kính piston và kiểu thân xi lanh đang sử dụng. Với xi lanh vuông SC, SCJ hoặc TGC, nên chọn mã LB-SC tương ứng với phi xi lanh. Với xi lanh tròn TGM, cần chọn đúng mã LB theo đường kính thân xi lanh.
Nếu chưa chắc chắn về mã hàng, nên cung cấp hình ảnh xi lanh, đường kính piston hoặc mã xi lanh để được tư vấn đúng loại đế, tránh mua nhầm kích thước gây mất thời gian lắp đặt.
Mua đế xy lanh khí nén LB tại Thủy Khí Điện
Thủy Khí Điện cung cấp đế xy lanh LB với nhiều kích thước thông dụng, phù hợp cho nhu cầu lắp mới, thay thế và bảo trì hệ thống khí nén công nghiệp. Sản phẩm có sẵn nhiều quy cách, dễ chọn theo mã xi lanh, hỗ trợ tư vấn kỹ thuật trước khi đặt hàng.
Liên hệ Thủy Khí Điện để được tư vấn chọn đúng đế LB theo từng loại xi lanh SC, SCJ, TGC, TGU, TGD, TGI hoặc TGM, TGA, TGL, giúp hệ thống lắp đặt chắc chắn, vận hành ổn định và sử dụng bền hơn.
