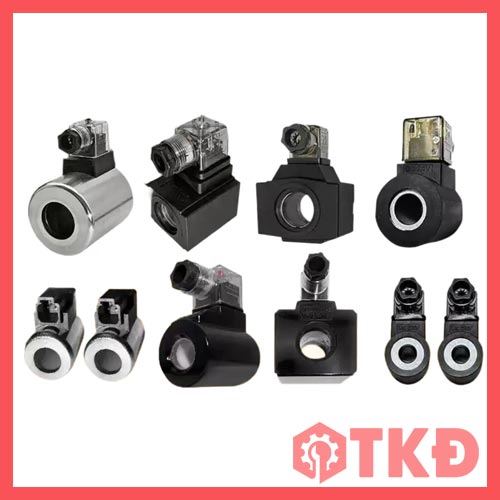

Coil van điện từ thủy lực Yuci Yuken, Saintfon, HVN và HDX là bộ phận tạo từ trường để điều khiển lõi van đóng, mở hoặc đảo chiều dòng dầu. Sản phẩm được dùng để thay thế coil bị cháy, chập điện, suy giảm lực hút hoặc chuyển đổi điện áp cho van điện từ thủy lực tương thích.
Danh mục có nhiều lựa chọn dành cho van dầu cỡ 01, 02, 03 và các dòng van 4WE6, 4WE10. Coil được cung cấp với nhiều điện áp, kích thước lỗ trong và kiểu kết nối khác nhau, giúp người dùng lựa chọn đúng quy cách đang sử dụng.
Đặc điểm nổi bật cuộn coil van điện từ thủy lực
- Có coil Yuci Yuken, Saintfon, HVN và HDX cho nhiều dòng van thủy lực phổ biến.
- Điện áp đa dạng gồm 12VDC, 24VDC, 110VAC, 120VAC, 220VAC và 240VAC.

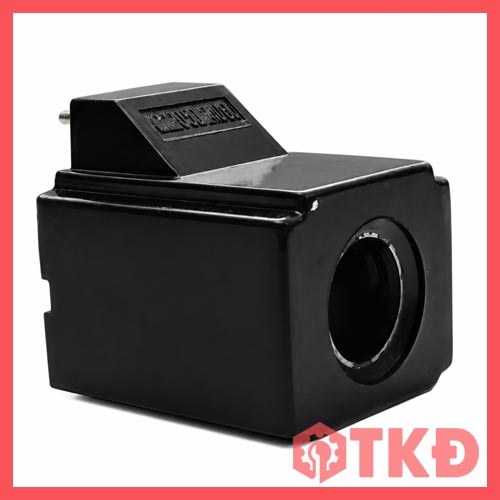

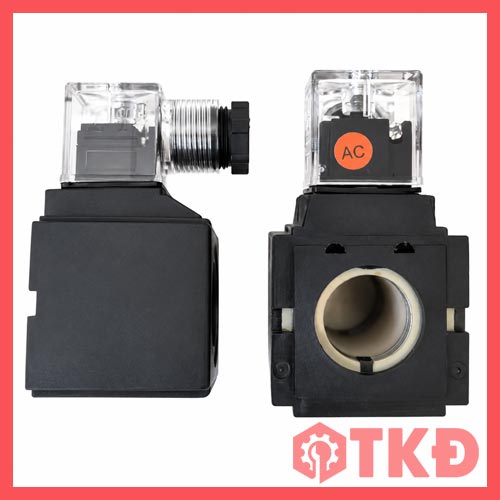

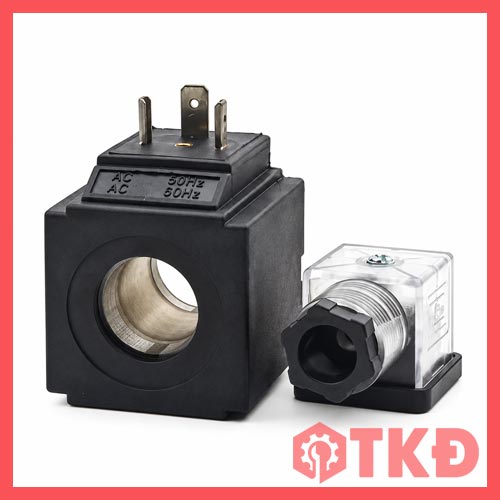

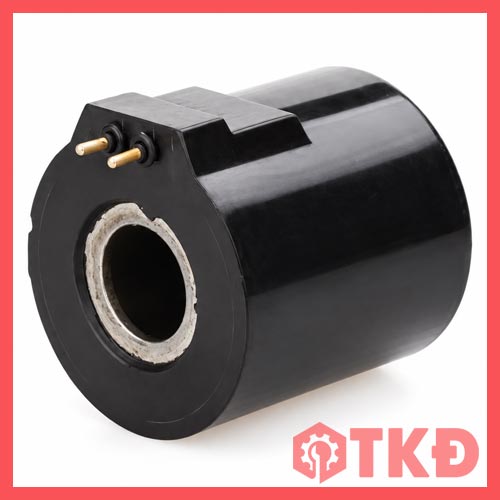

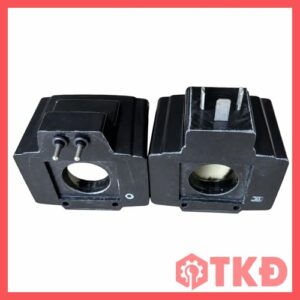

- Có hai kiểu kết nối chính là coil ghim hai chấu và coil dùng nắp jack.
- Tương thích với van dầu cỡ 01, cỡ 02, cỡ 03, van 4WE6 và van 4WE10.
- Kích thước lỗ trong từ Φ19 đến Φ31 mm, đáp ứng nhiều loại ống lõi từ.

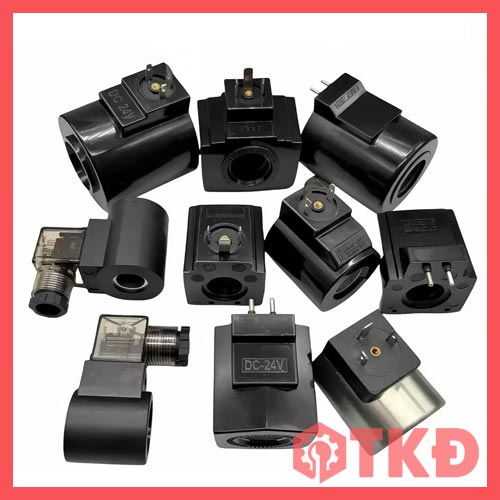

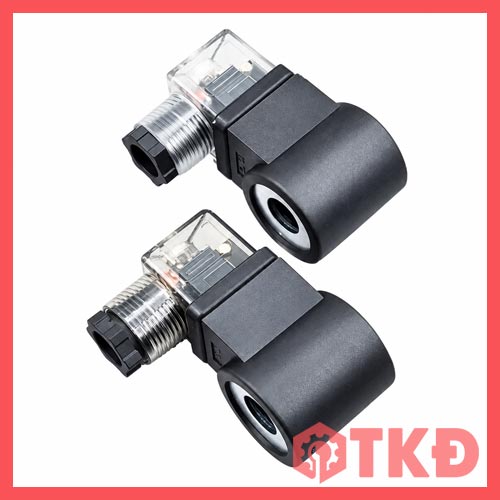

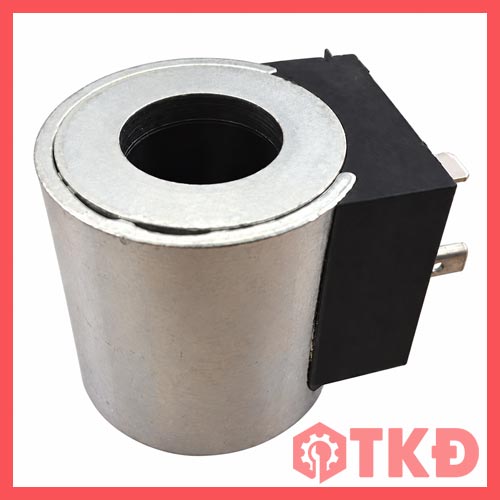

- Vỏ coil bằng nhựa hoặc inox tùy mã, hình dạng vuông, tròn hoặc lục giác.
- Có thể thay coil riêng mà không cần thay toàn bộ thân van nếu các thông số lắp đặt tương thích.
Các dòng coil đang sử dụng phổ biến
Coil Yuci Yuken có các phiên bản dành cho van dầu cỡ 01 và cỡ 03. Dòng này gồm coil nắp và coil ghim, sử dụng điện áp AC hoặc DC, với lỗ trong phổ biến Φ19, Φ20 và Φ26 mm.
Coil Saintfon có nhiều lựa chọn cho van cỡ 02 và cỡ 03, gồm các mã MFJ10-54YC, MFB10-37YC, MFZ10-37YC, MFB10-90YC và MFZ10-90YC. Các phiên bản lỗ Φ23 mm thường dùng cho van cỡ 02, trong khi loại lỗ Φ31 mm phù hợp với van cỡ 03.

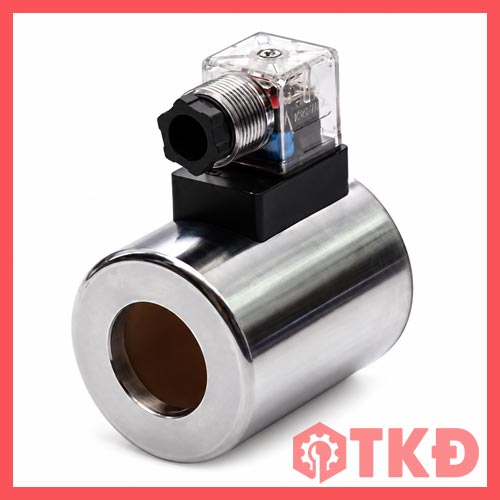

Coil HVN được sử dụng cho van dầu cỡ 02, cỡ 03 và một số van 4WE6, 4WE10. Các mã MFZ12-37YC và MFZ12-90YC có vỏ inox, dạng tròn, phù hợp với nhu cầu thay thế coil van thủy lực sử dụng điện 24VDC.
Coil HDX có các mã MFZ10-37Y, MFZ10-54YC và MFZ10-90YC. Tùy phiên bản, coil sử dụng vỏ nhựa hoặc inox, lỗ trong từ Φ22 đến Φ31 mm và điện áp 24VDC hoặc 220VAC.
Chọn đúng coil để van làm việc ổn định
Coil có hình dáng gần giống nhau chưa chắc có thể lắp thay thế cho nhau. Nếu lỗ trong quá nhỏ, coil không thể lắp vào ống lõi từ; nếu lỗ quá lớn hoặc chiều dài không phù hợp, coil có thể bị lỏng, tạo lực hút không ổn định hoặc khó cố định đúng vị trí.

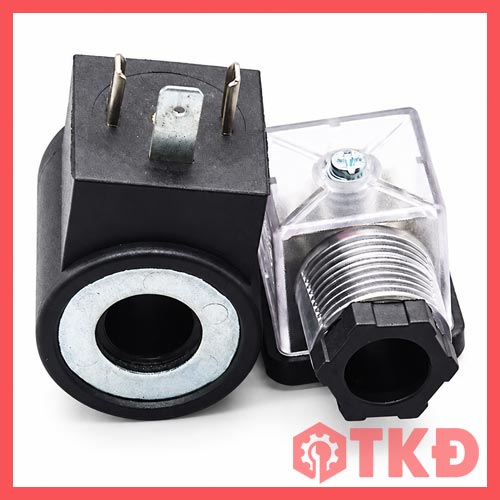

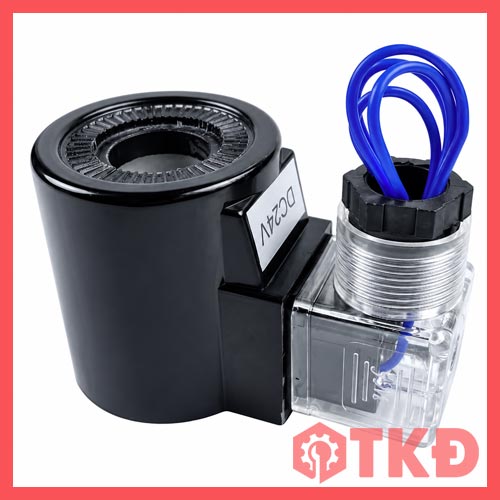

Điện áp cũng là thông số bắt buộc phải kiểm tra. Việc cấp sai điện áp có thể làm coil không đủ lực hút, nóng bất thường hoặc cháy hỏng. Đối với các loại coil dùng nắp jack, cần kiểm tra sản phẩm có kèm nắp hay không vì nhiều phiên bản trong danh mục được cung cấp ở dạng không kèm nắp jack.
Khi lựa chọn coil thay thế, người dùng nên đối chiếu đồng thời:
- Hãng và dòng van đang sử dụng.
- Cỡ van 01, 02 hoặc 03.
- Điện áp AC hoặc DC.
- Công suất coil nếu trên nhãn có ghi.
- Đường kính lỗ trong và chiều dài coil.
- Kiểu dáng vuông, tròn hoặc lục giác.
- Kiểu ghim hai chấu hoặc kết nối bằng nắp jack.
- Khoảng cách hai chấu và kết cấu cố định coil.
Ưu điểm và lợi ích thực tế cuộn hút van điện từ thủy lực
- Tiết kiệm chi phí sửa chữa: Có thể thay riêng coil khi thân van và lõi van vẫn hoạt động tốt.
- Rút ngắn thời gian dừng máy: Việc thay coil đúng kích thước thường nhanh hơn thay toàn bộ cụm van.
- Dễ chuyển đổi điện áp: Hỗ trợ thay đổi điện áp điều khiển khi hệ thống điện được cải tạo, với điều kiện coil tương thích hoàn toàn với van.
- Nhiều lựa chọn thay thế: Có các thương hiệu và quy cách dành cho nhiều dòng van dầu thông dụng.
- Thuận tiện khi bảo trì: Thông số lỗ trong, chiều dài, điện áp và kiểu kết nối được phân loại rõ để dễ đối chiếu.
- Hỗ trợ vận hành ổn định: Coil đúng chuẩn tạo lực hút phù hợp, giúp lõi van chuyển trạng thái dứt khoát và hạn chế hiện tượng rung hoặc hút yếu.
Cấu tạo cơ bản coil van thủy lực
- Cuộn dây điện từ tạo từ trường khi được cấp điện.
- Lõi và lỗ xuyên tâm để lắp vào ống lõi từ của van.
- Vỏ bảo vệ bằng nhựa hoặc inox tùy phiên bản.
- Chấu điện hoặc vị trí lắp nắp jack để kết nối nguồn.
- Phần định vị giúp coil được giữ đúng vị trí trên thân van.
Ứng dụng coil solenoid thủy lực
Coil van điện từ thủy lực Yuci Yuken, Saintfon, HVN và HDX được sử dụng trong bộ nguồn thủy lực, máy ép, máy gia công, dây chuyền tự động, máy nâng hạ và các hệ thống điều khiển hướng dầu. Sản phẩm phù hợp cho nhu cầu bảo trì, thay thế coil hỏng hoặc chuẩn hóa lại điện áp điều khiển của thiết bị.
Khi nào cần thay coil van thủy lực?
Coil nên được kiểm tra khi van không đảo chiều dù đã có tín hiệu điện, lực hút yếu, coil nóng bất thường, có mùi khét hoặc phần cuộn dây bị cháy. Tuy nhiên, lỗi không hoạt động cũng có thể xuất phát từ nguồn điện, jack cắm, lõi van bị kẹt hoặc mạch điều khiển. Vì vậy, cần kiểm tra đúng nguyên nhân trước khi thay coil.
Để chọn đúng coil, khách hàng nên cung cấp hình ảnh nhãn coil cũ, mã van, điện áp, kích thước lỗ trong, chiều dài coil và kiểu đầu nối. Việc đối chiếu đầy đủ giúp hạn chế chọn nhầm quy cách, bảo đảm lắp vừa và hỗ trợ van điện từ thủy lực vận hành ổn định.
