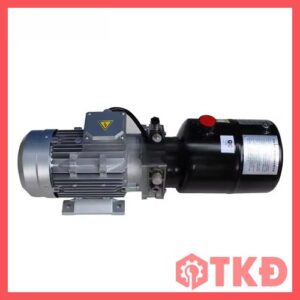

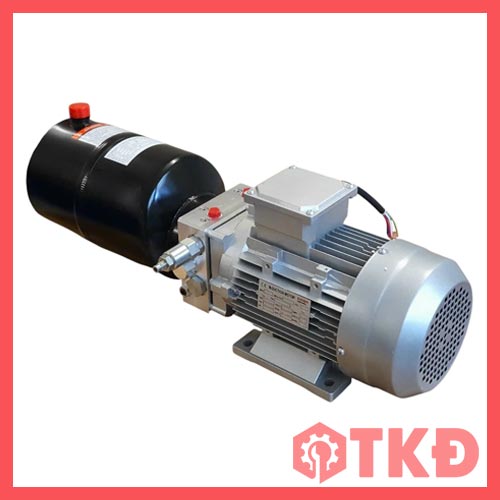

Bộ nguồn thủy lực mini 1 chiều và 2 chiều là cụm thiết bị cung cấp áp suất và lưu lượng dầu cho xi lanh thủy lực. Sản phẩm tích hợp motor điện, bơm bánh răng, khối van điều khiển và thùng dầu trong một kết cấu nhỏ gọn, phù hợp với máy móc có không gian lắp đặt hạn chế.
Dòng sản phẩm có nhiều lựa chọn nguồn điện 12V DC, 24V DC và 220V AC, áp suất lên đến 210 bar. Người dùng có thể lựa chọn bộ nguồn 1 chiều cho cơ cấu nâng bằng áp lực và hạ bằng tải trọng hoặc bộ nguồn 2 chiều để điều khiển xi lanh tiến – lùi chủ động.
Giải pháp nguồn dầu nhỏ gọn cho cơ cấu nâng hạ
Thay vì lắp đặt một trạm nguồn thủy lực cồng kềnh, bộ nguồn mini kết hợp các bộ phận cần thiết thành một cụm hoàn chỉnh. Thiết kế này giúp tiết kiệm diện tích, rút ngắn thời gian lắp đặt và thuận tiện khi bố trí trên xe tải, bàn nâng, máy ép nhỏ hoặc thiết bị kho vận.
Cấu hình 12V DC và 24V DC phù hợp với thiết bị di động sử dụng nguồn điện từ ắc quy. Cấu hình 220V AC phù hợp với máy móc cố định tại nhà xưởng, kho hàng hoặc khu vực có sẵn nguồn điện dân dụng.
Đặc điểm nổi bật trạm nguồn mini
- Tích hợp motor, bơm, khối van và thùng dầu trong cùng một cụm
- Có phiên bản 1 chiều và 2 chiều cho từng nhu cầu điều khiển
- Nguồn điện đa dạng gồm 12V DC, 24V DC và 220V AC
- Áp suất theo cấu hình đạt 140 bar hoặc 210 bar
- Bơm bánh răng có dung tích riêng 0,8 ml/vòng hoặc 2,1 ml/vòng
- Thùng dầu 1,4 lít hoặc 8 lít, phù hợp nhiều quy mô thiết bị
- Kết cấu lắp đứng nhỏ gọn, dễ bố trí và bảo trì
- Phù hợp với các cơ cấu thủy lực làm việc theo chu kỳ ngắn
Cấu tạo của trạm nguồn mini
- Motor điện tạo chuyển động quay cho bơm
- Bơm bánh răng hút và đẩy dầu vào hệ thống
- Thùng dầu chứa lưu chất thủy lực
- Khối manifold kết nối các đường dầu
- Van an toàn kiểm soát áp suất hệ thống
- Van điện từ hoặc van xả điều khiển hướng chuyển động
Bộ điều khiển có dây hoặc nút nhấn, tùy cấu hình
Các bộ phận được bố trí đồng bộ giúp cụm nguồn vận hành ổn định và thuận tiện hơn khi lắp đặt. Cấu hình van thực tế có thể thay đổi theo phiên bản 1 chiều, 2 chiều và yêu cầu của từng máy.
Phân biệt loại 1 chiều và 2 chiều
Bộ nguồn thủy lực mini 1 chiều thường dùng với xi lanh tác động đơn. Bơm tạo áp suất để nâng hoặc đẩy tải, trong khi chiều hồi dựa vào trọng lượng tải hoặc lực lò xo khi van xả mở. Cấu hình này có kết cấu đơn giản, dễ sử dụng và phù hợp với các hệ thống nâng hạ thông dụng.

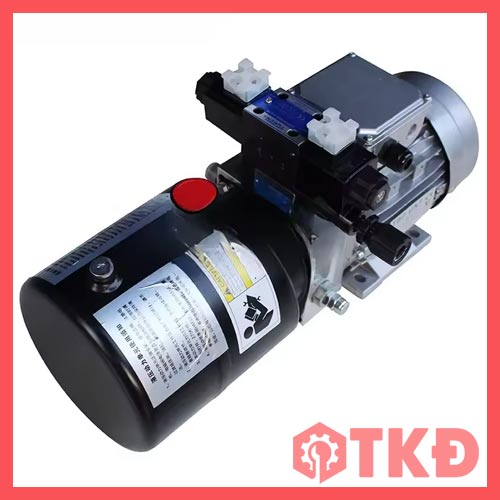

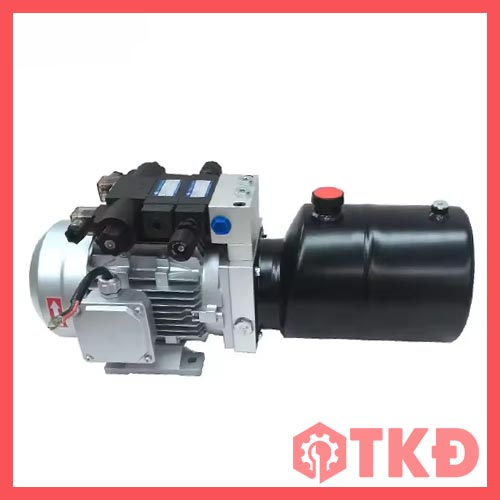

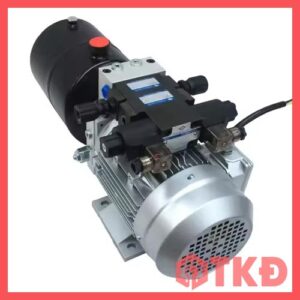

Bộ nguồn thủy lực mini 2 chiều dùng với xi lanh tác động kép. Dầu được cấp luân phiên vào hai khoang xi lanh, cho phép cần piston tiến và lùi bằng áp lực dầu. Loại này phù hợp khi cần kiểm soát chuyển động chủ động theo cả hai hướng hoặc không thể sử dụng trọng lực để hồi xi lanh.
Ưu điểm và lợi ích thực tế trạm nguồn mini
- Tiết kiệm không gian lắp đặt so với trạm nguồn thủy lực thông thường
- Giảm thời gian thiết kế và lắp ráp hệ thống
- Dễ lựa chọn nguồn điện phù hợp với xe cơ giới hoặc máy cố định
- Hỗ trợ tạo lực lớn trong một cụm thiết bị nhỏ gọn
- Phiên bản 1 chiều có kết cấu đơn giản và chi phí hợp lý
- Phiên bản 2 chiều cho khả năng điều khiển chính xác theo hai hướng
- Dễ kết hợp với xi lanh, van thủy lực và bộ điều khiển từ xa
- Thuận tiện trong kiểm tra, thay thế và bảo dưỡng
Ứng dụng phổ biến bộ nguồn mini
- Ben nâng thùng xe tải và xe chuyên dụng
- Bàn nâng, sàn nâng và cầu nâng thủy lực
- Xe nâng hàng và thiết bị kho vận
- Máy ép thủy lực mini
- Cửa nâng và hệ thống nâng hàng
- Cơ cấu kẹp, đẩy hoặc kéo bằng xi lanh
- Thiết bị công nghiệp có không gian lắp đặt hạn chế
Cách lựa chọn bộ nguồn phù hợp
Khi chọn bộ nguồn, cần xác định trước loại xi lanh, tải trọng, hành trình, tốc độ chuyển động, áp suất yêu cầu, dung tích thùng dầu và nguồn điện hiện có. Hệ thống chỉ cần nâng bằng áp lực và hạ bằng trọng lực có thể sử dụng loại 1 chiều. Hệ thống cần đẩy và kéo chủ động nên lựa chọn loại 2 chiều.
Không nên chỉ chọn theo áp suất tối đa. Dung tích bơm, tốc độ motor và hiệu suất thực tế quyết định lưu lượng dầu, từ đó ảnh hưởng trực tiếp đến tốc độ của xi lanh. Việc lựa chọn đúng cấu hình giúp thiết bị vận hành ổn định, hạn chế quá tải motor và tăng tuổi thọ cho toàn bộ hệ thống.
Địa chỉ cung cấp bộ nguồn thủy lực mini
Thủy Khí Điện cung cấp trạm nguồn thủy lực mini 1 chiều và 2 chiều với nhiều lựa chọn điện áp, công suất, áp suất và dung tích thùng dầu. Khách hàng nên cung cấp tải trọng, kích thước xi lanh, hành trình, thời gian nâng hạ và nguồn điện sử dụng để được tư vấn model phù hợp, tránh chọn bộ nguồn thiếu công suất hoặc lưu lượng không đáp ứng yêu cầu.
