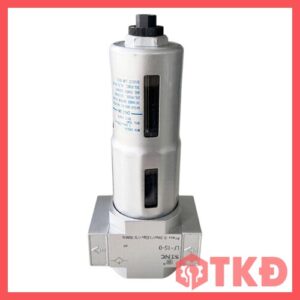

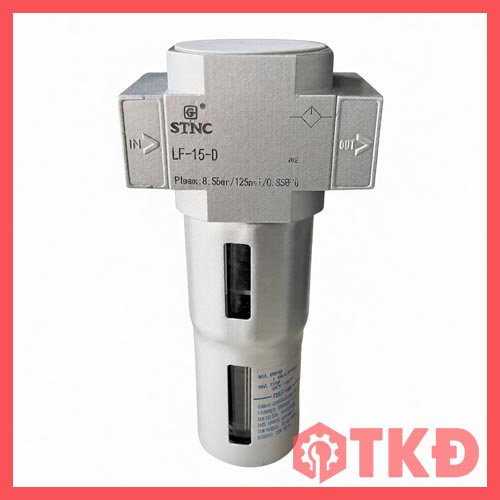

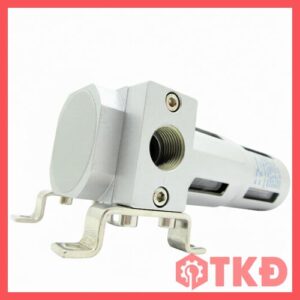

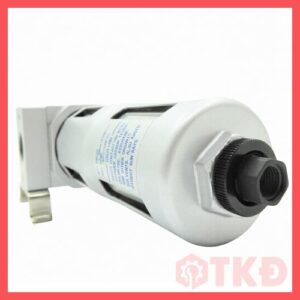

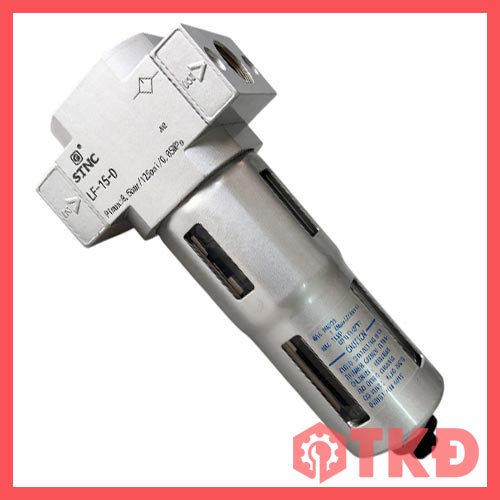

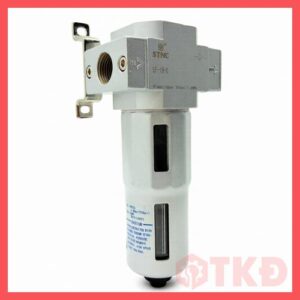

Bộ lọc khí nén đơn STNC kiểu Festo LF là thiết bị quan trọng trong hệ thống khí nén, có chức năng lọc sạch khí trước khi đưa vào các thiết bị như van điện từ, xi lanh khí nén, bộ điều áp, cụm FRL và các cơ cấu chấp hành khác.
Sản phẩm giúp loại bỏ bụi bẩn, cặn trong đường ống, hơi nước ngưng tụ và một phần tạp chất có trong khí nén, từ đó giúp hệ thống vận hành ổn định hơn, giảm hao mòn thiết bị và tăng tuổi thọ cho toàn bộ hệ thống.
Dòng LF STNC kiểu Festo được sử dụng khá phổ biến nhờ thiết kế gọn, dễ lắp đặt, dễ thay lõi lọc và có nhiều tùy chọn kích thước ren như G1/4, G3/8, G1/2 phù hợp với nhiều hệ thống khí nén công nghiệp.

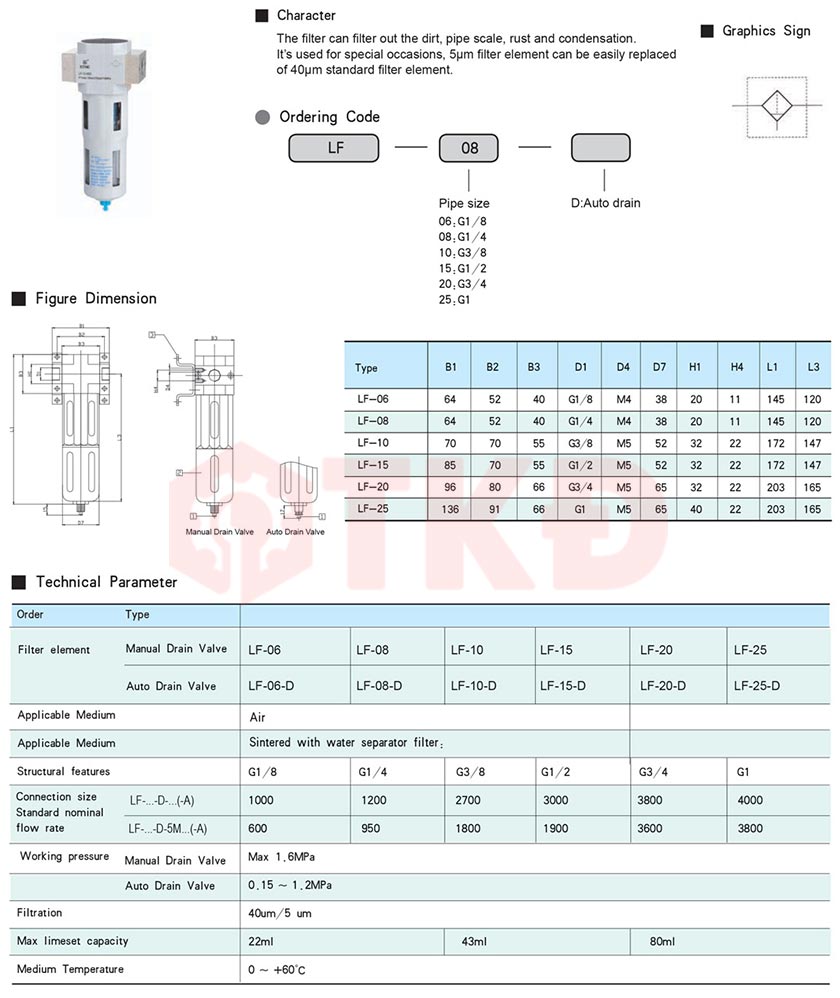

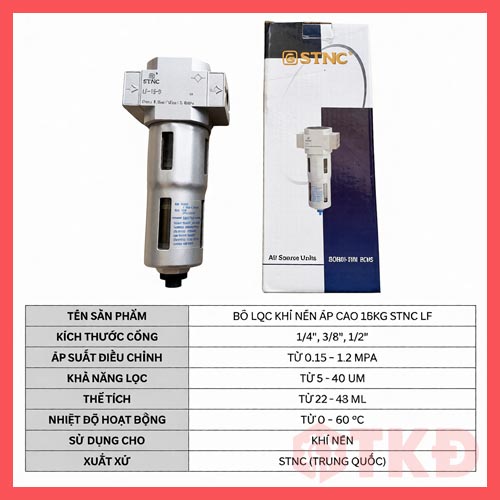

Thông số kỹ thuật bộ lọc đơn STNC LF
Đặc điểm nổi bật của bộ lọc khí nén đơn STNC LF
- Thiết kế theo kiểu Festo, nhỏ gọn, dễ lắp đặt trong nhiều hệ thống khí nén
- Có khả năng lọc bụi bẩn, cặn ống, gỉ sét và hơi nước ngưng tụ trong khí nén
- Sử dụng lõi lọc tiêu chuẩn 40 µm, có thể thay bằng lõi lọc tinh 5 µm
- Có nhiều kích thước cổng kết nối: 1/4", 3/8", 1/2"
- Có cả phiên bản xả tay và xả tự động
- Hoạt động ổn định trong dải áp suất làm việc 0.15 ~ 1.2 MPa
- Chịu áp tối đa lên đến 1.6 MPa
- Phù hợp dùng trong hệ thống khí nén công nghiệp, máy móc tự động hóa, dây chuyền sản xuất
Cấu tạo của bộ lọc khí nén đơn STNC kiểu Festo LF
Thân bộ lọc
- Là phần khung chính của sản phẩm
- Thường được làm từ hợp kim nhôm kết hợp nhựa kỹ thuật
- Có nhiệm vụ chứa các bộ phận lọc bên trong và kết nối với đường ống khí nén
Cốc lọc
- Là phần chứa nước ngưng, cặn bẩn và tạp chất sau khi được tách ra khỏi khí nén
- Giúp người dùng dễ dàng quan sát lượng nước hoặc bụi tích tụ để vệ sinh hoặc xả bỏ
Lõi lọc
- Là bộ phận quan trọng nhất của bộ lọc
- Có chức năng giữ lại bụi bẩn, cặn mịn và một phần hơi nước trong khí nén
- Có thể sử dụng lõi lọc 40 µm hoặc thay thế bằng 5 µm tùy nhu cầu
Van xả nước
- Được bố trí ở phía dưới cốc lọc
- Có nhiệm vụ xả nước ngưng tụ ra ngoài
- Có 2 dạng phổ biến: xả tay và xả tự động
Đầu nối ren
- Là vị trí kết nối bộ lọc với hệ thống khí nén
- Có các kích thước ren phổ biến như G1/4, G3/8, G1/2
- Dễ lắp đặt với nhiều thiết bị khí nén công nghiệp hiện nay
Chức năng của bộ lọc đơn STNC kiểu Festo LF
- Lọc bụi bẩn và cặn khí nén có trong đường ống hoặc nguồn khí cấp
- Tách nước ngưng tụ để hạn chế tình trạng ẩm trong hệ thống
- Giảm nguy cơ hư hỏng cho van điện từ, xi lanh khí nén, bộ điều áp và các thiết bị khác
- Ổn định chất lượng khí nén giúp hệ thống hoạt động đều và hiệu quả hơn
- Hỗ trợ tăng tuổi thọ thiết bị và giảm chi phí sửa chữa, bảo trì
Ưu điểm của bộ lọc đơn LF
- Thiết kế gọn, dễ lắp đặt trong không gian hẹp
- Có nhiều tùy chọn kích thước ren phù hợp với nhiều hệ thống
- Dễ thay lõi lọc và bảo trì định kỳ
- Có phiên bản xả tay và xả tự động để lựa chọn
- Hiệu quả lọc tốt, phù hợp cho hệ thống khí nén công nghiệp
- Giá thành hợp lý, dễ thay thế và sử dụng phổ biến
- Hỗ trợ bảo vệ van, xi lanh, cụm FRL và nhiều thiết bị khí nén khác
Ứng dụng của bộ lọc đơn LF
- Hệ thống khí nén công nghiệp, máy nén khí, máy ép khí nén
- Máy đóng gói, dây chuyền tự động hóa, tủ điều khiển khí nén
- Hệ thống van điện từ, máy cơ khí, máy chế biến thực phẩm
Những lưu ý khi sử dụng bộ lọc LF
- Chọn đúng kích thước ren phù hợp với hệ thống đang sử dụng
- Kiểm tra định kỳ tình trạng lõi lọc để thay thế khi cần
- Xả nước thường xuyên nếu dùng loại xả tay
- Kiểm tra van xả nếu sử dụng loại xả tự động
- Không để bộ lọc làm việc vượt quá áp suất cho phép
- Lắp đúng chiều khí vào và khí ra theo ký hiệu trên thân lọc
- Tránh lắp ở vị trí quá gần nguồn nhiệt hoặc môi trường có hóa chất ăn mòn mạnh
