Xi lanh bàn trượt khí nén dẫn hướng con lăn chéo MXS là cơ cấu tạo chuyển động tịnh tiến, kết hợp xi lanh và bàn trượt trong một cụm nhỏ gọn. Sản phẩm phù hợp cho các thao tác cấp phôi, đẩy chi tiết, di chuyển đồ gá và định vị trong máy tự động. Các cỡ piston Φ12, Φ16, Φ20 và Φ25 mm cùng nhiều hành trình giúp người dùng lựa chọn theo không gian lắp đặt và yêu cầu chuyển động.

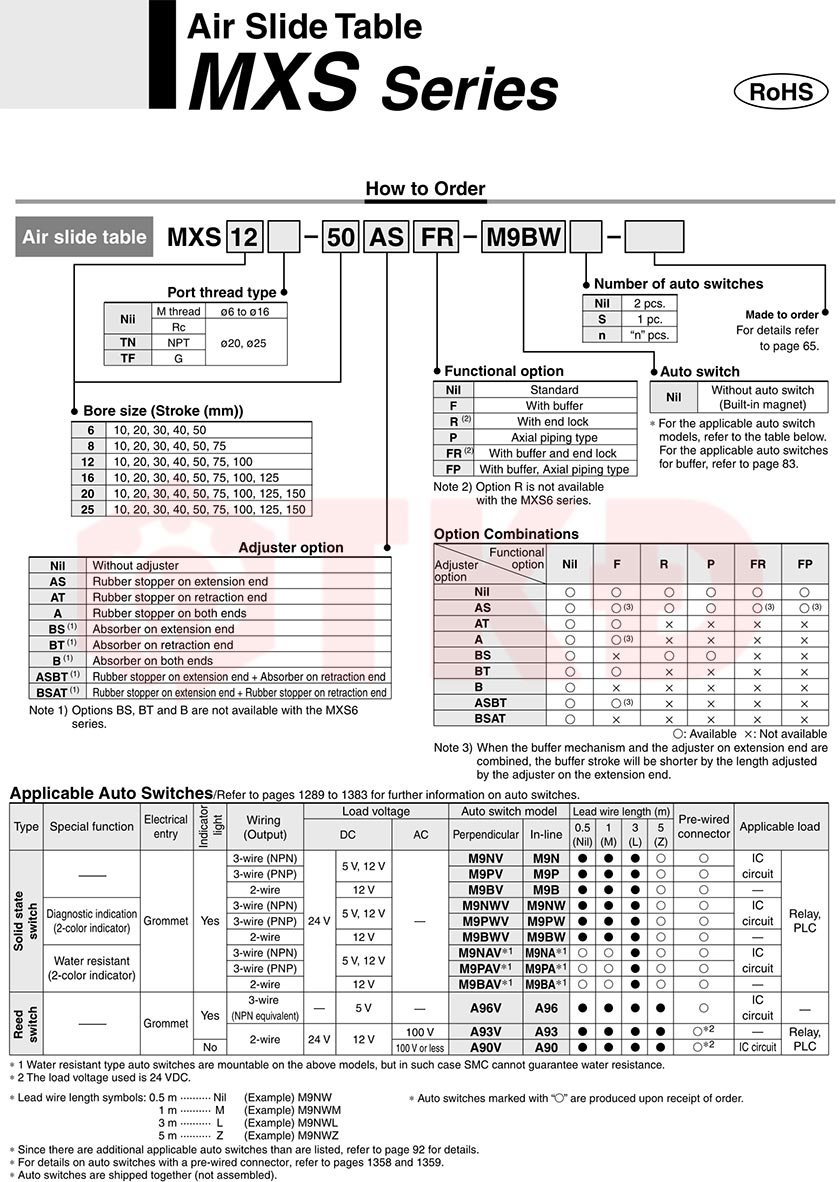

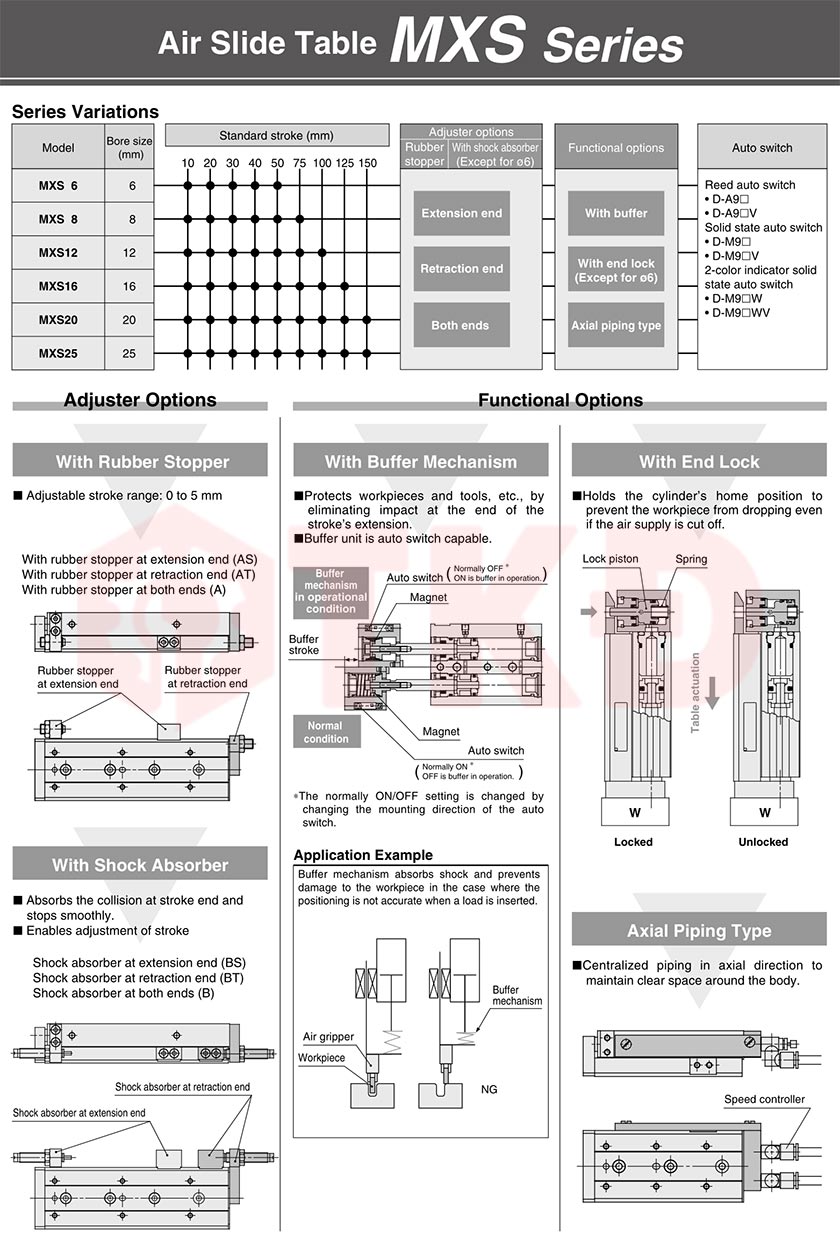

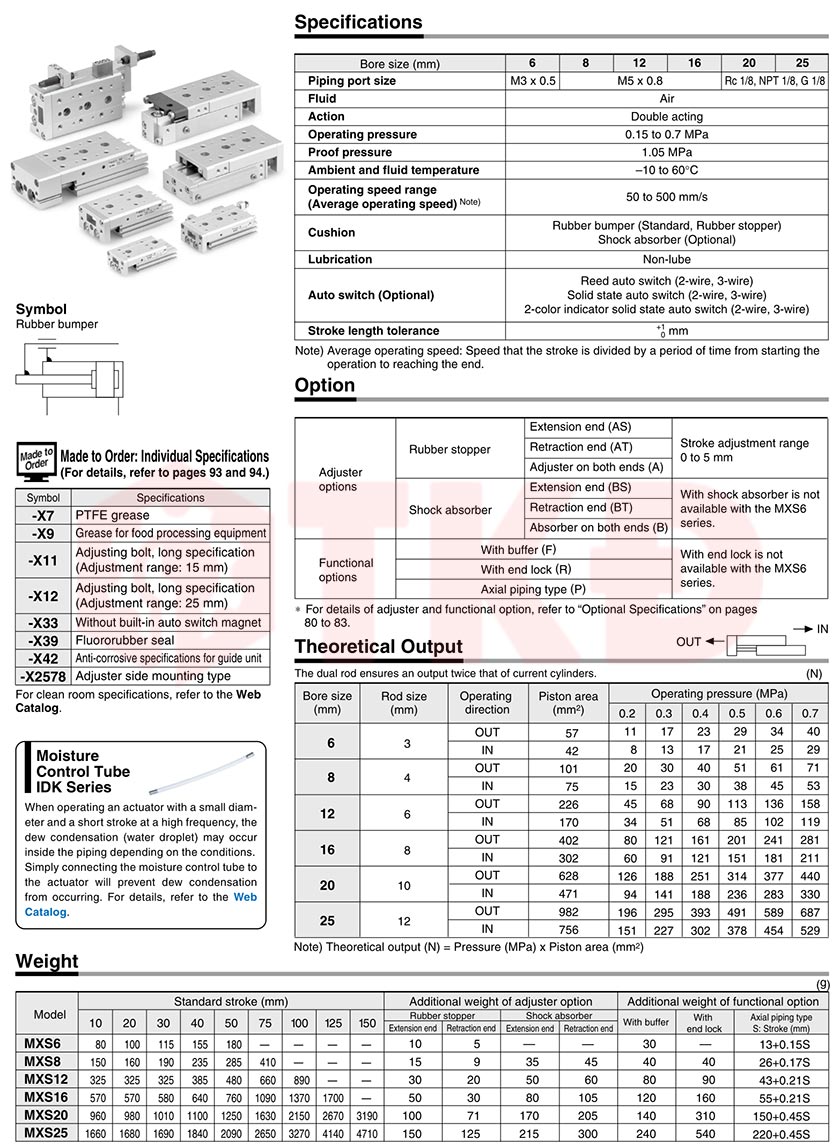

Thông số xi lanh bàn trượt khí nén MXS
Dẫn hướng con lăn chéo hỗ trợ bàn trượt mang tải ổn định
Điểm khác biệt của MXS nằm ở cụm dẫn hướng con lăn bố trí chéo, giúp bàn trượt chuyển động theo phương tuyến tính và hạn chế xoay lệch khi mang đồ gá. So với cơ cấu chỉ sử dụng xi lanh thông thường, thiết kế tích hợp này giúp giảm số chi tiết dẫn hướng phải lắp riêng, thuận tiện bố trí trong các cụm máy có không gian hạn chế.
Khả năng làm việc còn phụ thuộc vào khối lượng tải, khoảng cách từ tải đến bàn trượt, tốc độ và hướng lắp. Với đồ gá nhô dài hoặc tải đặt lệch tâm, cần kiểm tra mô men cho phép thay vì chỉ chọn theo đường kính piston.
Đặc điểm nổi bật của xi lanh bàn trượt MXS
- Tác động kép, hai piston và hai ty: tạo lực truyền động cho cả chiều tiến và lùi, phù hợp chu trình làm việc liên tục.
- Dẫn hướng con lăn chéo: hỗ trợ chịu tải và mô men, hạn chế xoay lệch trong quá trình di chuyển.
- Bàn trượt tích hợp: thuận tiện lắp chi tiết và đồ gá qua các lỗ gá, giảm công thiết kế cơ cấu trung gian.
- Nhiều cỡ và hành trình: dễ lựa chọn cho từng vị trí cấp phôi, đẩy hoặc chuyển chi tiết.
- Hỗ trợ cảm biến từ: thuận tiện lấy tín hiệu vị trí để phối hợp với van điện từ và hệ thống điều khiển, tùy cấu hình thực tế.
Quy cách ben hơi trượt MXS lựa chọn theo nhu cầu sử dụng
Đường kính piston: Φ12, Φ16, Φ20 và Φ25 mm.
Hành trình trong danh sách cung cấp: MXS12 gồm 20, 30, 40, 50 mm; MXS16 và MXS20 gồm 20, 30, 40, 50, 75, 100 mm; MXS25 gồm 20, 30, 40, 50, 75, 100, 150 mm.
Cách đọc mã: MXS16-50 tương ứng cỡ piston Φ16 mm và hành trình 50 mm. Khi đặt hàng, cần xác nhận thêm cổng khí, kiểu giảm chấn, bộ điều chỉnh hành trình và cảm biến đi kèm.
Ứng dụng ben khí MXS trong máy và dây chuyền tự động
- Cấp và đẩy phôi: đưa chi tiết đến vị trí thao tác trong chu trình máy.
- Di chuyển đồ gá: tạo chuyển động ngắn cho cụm kẹp, giá đỡ hoặc đầu công tác.
- Định vị chi tiết: phối hợp với chặn cơ khí và cảm biến để kiểm soát trình tự.
- Lắp ráp, đóng gói: hỗ trợ các thao tác đưa, đẩy và chuyển sản phẩm giữa các vị trí.
Chọn đúng xy lanh MXS để giảm công chỉnh sửa cơ cấu
Khi chọn xi lanh MXS, nên cung cấp mã cần mua, hành trình, khối lượng đồ gá và hướng lắp đặt. Lựa chọn đồng thời van điện từ khí nén, van tiết lưu, bộ lọc điều áp và cảm biến xi lanh phù hợp sẽ giúp điều khiển tốc độ, xử lý khí cấp và phối hợp chuyển động thuận tiện hơn.
